Trình kiểm tra PSU giúp bạn xác nhận xem bộ nguồn có cung cấp nguồn điện ổn định cho PC hay không. Sự cố về điện thường gây ra tình trạng khởi động lại ngẫu nhiên, tình trạng không khởi động được hoặc lỗi thành phần. Hướng dẫn này chỉ ra cách kết nối chính xác thiết bị kiểm tra PSU, đọc kết quả điện áp và quyết định xem PSU có cần thay thế hay không.
Trước khi bắt đầu, hãy ngắt kết nối PSU khỏi ổ cắm trên tường trước khi chạm vào bất kỳ dây cáp nào. Đợi vài giây để xả hết điện thừa. Đặt thiết bị trên bề mặt không dẫn điện trong khi làm việc.
Khi hoàn tất, bạn có thể tiếp tục làm theo hướng dẫn bên dưới.

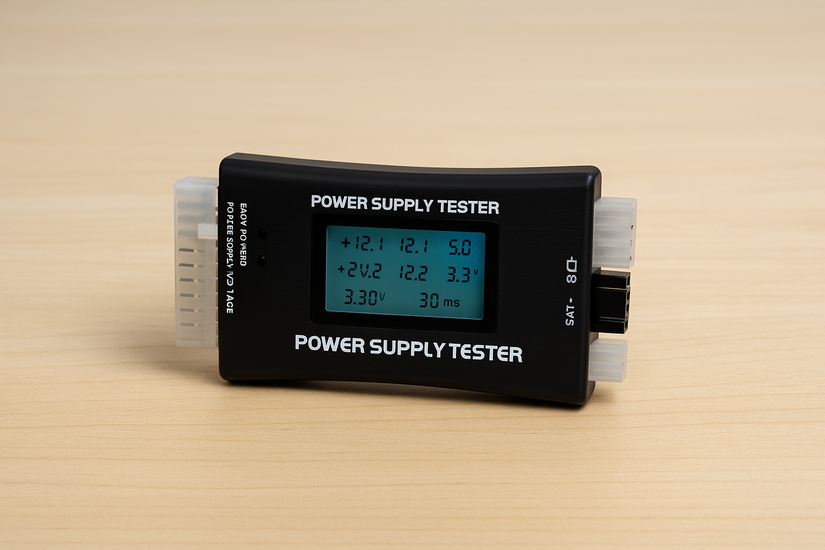

1) Người kiểm tra PSU làm gì
Người kiểm tra PSU kiểm tra điện áp đầu ra từ mỗi thanh ray và xác nhận rằng thiết bị đã bật nguồn chính xác. Nó loại bỏ phỏng đoán khi bạn khắc phục sự cố mất ổn định của hệ thống. Điều này giúp công cụ này hữu ích trong việc chẩn đoán cả phần cứng mới và cũ.
2) Khi nào bạn nên sử dụng trình kiểm tra PSU
Kiểm tra PSU khi PC của bạn không bật nguồn, tắt khi đang tải hoặc hiển thị các sự cố lặp lại mà không gặp lỗi tin nhắn. Bạn cũng có thể kiểm tra PSU mới trước khi lắp đặt để tránh cấp nguồn cho hệ thống của mình bằng thiết bị bị lỗi.
3) Xác định các đầu nối trên PSU của bạn
Hầu hết những người kiểm tra PSU đều hỗ trợ đầu nối ATX 24 chân, CPU 4/8 chân, PCIe 6/8 chân, SATA và Molex. Việc xác định từng phích cắm đảm bảo bạn kiểm tra chính xác mọi đường ray. Điều này giúp ngăn chặn các lỗi bị bỏ sót trên các đầu nối ngoại vi.
4) Cách kết nối bộ kiểm tra PSU

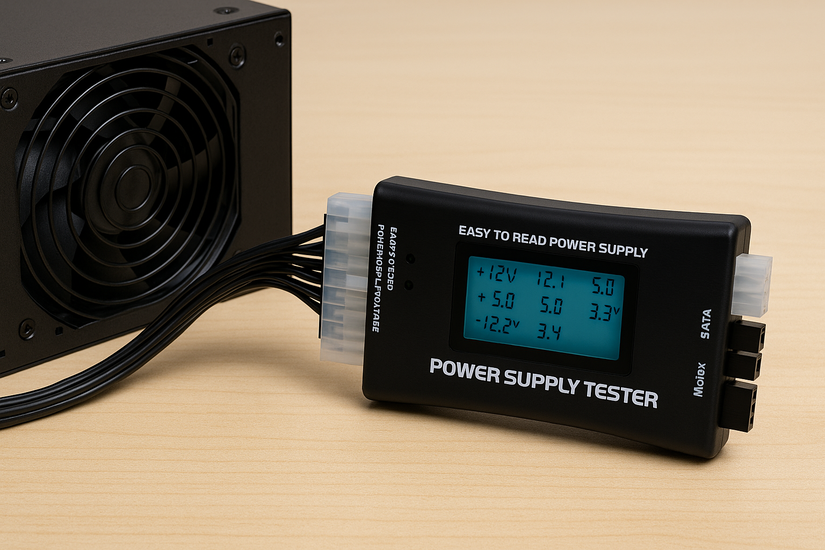

Bước 1: Cắm cáp ATX 24 chân
Tìm đầu nối 24 chân đến từ PSU và cắm nó vào cổng phù hợp của bộ kiểm tra cho đến khi nó kêu click. Việc này cấp nguồn cho máy kiểm tra và kích hoạt màn hình điện áp chính.

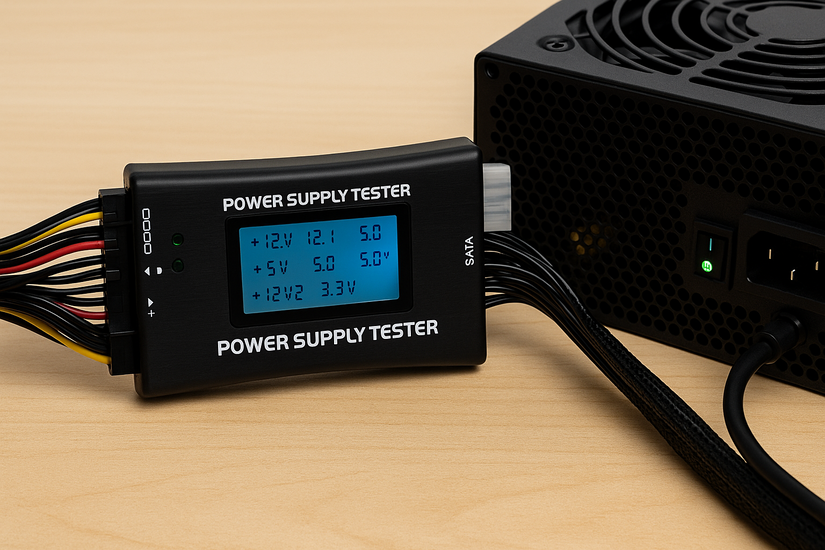

Bước 2: Gắn cáp CPU, PCIe, SATA và Molex
Kết nối từng cáp với cổng được dán nhãn trên máy kiểm tra và giữ cho các đầu nối ở đúng vị trí để tránh đọc sai. Điều này mang lại bức tranh hoàn chỉnh về tình trạng của PSU.
Bước 3: Bật nguồn PSU
Lật công tắc nguồn ở mặt sau của PSU. Điều này sẽ làm sáng máy kiểm tra và hiển thị số đọc điện áp ngay lập tức. Nếu không có gì xảy ra, có thể PSU đã gặp sự cố nghiêm trọng về nguồn.
5) Cách đọc kết quả điện áp
Phạm vi điện áp được chấp nhận
Đường ray +12V: trong khoảng ±5% (thường là 11,4V đến 12,6V) Đường ray +5V: trong khoảng ±5% (4,75V đến 5,25V) Đường ray +3,3V: trong khoảng ±5% (3,15V đến 3,45V)
Các dải này phù hợp với thông số kỹ thuật ATX tiêu chuẩn.
Thời gian cung cấp năng lượng tốt (PG)
Thời gian PG đo lường thời gian PSU cần để ổn định đầu ra. Các chỉ số lành mạnh thường nằm trong khoảng từ 100 ms đến 500 ms. Nếu thiếu PG hoặc nằm ngoài phạm vi này, PSU có thể không ổn định.
Điện áp bất thường nghĩa là gì
Điện áp thấp hoặc không nhất quán cho thấy tụ điện bị hỏng hoặc các bộ phận bên trong bị hỏng. Điện áp cao cho thấy bộ điều chỉnh có vấn đề và có thể làm hỏng bo mạch chủ hoặc ổ đĩa của bạn. Mọi giá trị ngoài phạm vi sẽ được tính là dấu hiệu cảnh báo.

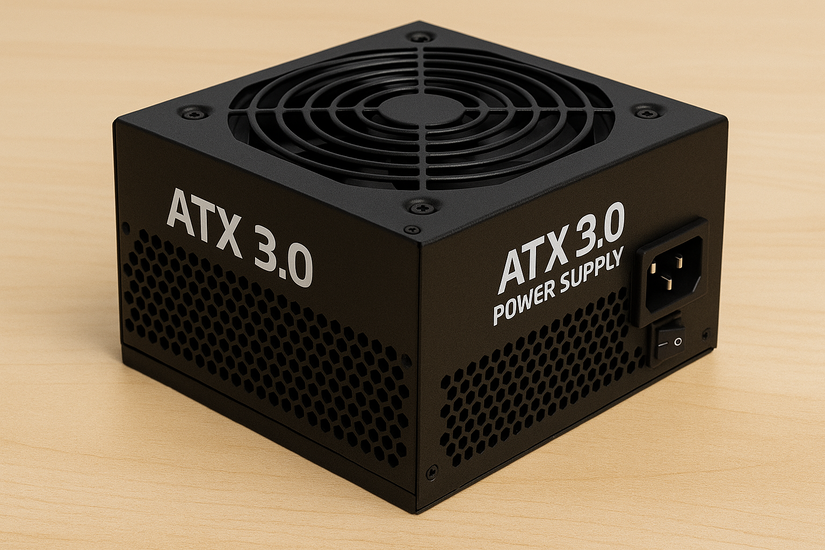

6) Ghi chú của người kiểm tra PSU ATX 3.0 và hiện đại
Bộ nguồn ATX 3.0 hiện đại bao gồm các yêu cầu tải nhất thời nghiêm ngặt hơn. Những người thử nghiệm cũ hơn có thể đọc sai thời gian PG hoặc trạng thái năng lượng thấp. Đảm bảo người kiểm tra của bạn hỗ trợ các tiêu chuẩn mới hơn khi bạn làm việc với PSU và GPU mới nhất.
7) Khắc phục sự cố kết quả của trình kiểm tra PSU
Nếu PSU không bật: Xác minh rằng công tắc PSU được đặt thành Bật, hãy kiểm tra ổ cắm trên tường và cáp nguồn. Nếu 24 chân vẫn không kích hoạt thì PSU có thể đã bị lỗi. Nếu một đường ray hiển thị điện áp không chính xác: Hãy thử một dây cáp khác để loại trừ hư hỏng đầu nối. Nếu kết quả đọc lặp lại, PSU không thể cung cấp nguồn điện ổn định và bạn nên thay thế nó. Nếu điện áp bình thường nhưng PC vẫn bị lỗi: Sự cố có thể đến từ bo mạch chủ, GPU, RAM hoặc đoản mạch. Người kiểm tra xác nhận rằng PSU không phải là nguồn gốc của sự cố.
Mẹo: Kiểm tra riêng các đường ray bổ sung
Kiểm tra các đường SATA và Molex: Một số lỗi chỉ xảy ra trên các đường ray ngoại vi. Việc kiểm tra các đường ray này đảm bảo ổ đĩa và phụ kiện của bạn nhận được nguồn điện ổn định. Kiểm tra các đường ray PCIe để đảm bảo độ ổn định của GPU: Các sự cố về nguồn liên quan đến GPU thường ẩn sau các kết quả 24 chân ổn định. Kiểm tra các đầu nối PCIe giúp chẩn đoán sự cố màn hình đen và sự cố chỉ xảy ra với GPU.
Câu hỏi thường gặp
Người kiểm tra PSU có thể phát hiện mọi vấn đề không? Người kiểm tra kiểm tra độ ổn định điện áp cơ bản nhưng không thể mô phỏng tải CPU hoặc GPU nặng.
Tôi có cần tháo PSU để sử dụng máy kiểm tra không? Bạn có thể kiểm tra mà không cần tháo nó ra, nhưng trước tiên tất cả các cáp hệ thống phải được ngắt kết nối.
Bộ kiểm tra PSU có an toàn hơn đồng hồ vạn năng không? Trình kiểm tra cung cấp kết quả nhanh chóng với rủi ro tối thiểu, điều này lý tưởng cho người mới bắt đầu.
Tóm tắt
Trình kiểm tra PSU giúp bạn chẩn đoán nhanh chóng các sự cố về điện. Trước tiên hãy kết nối cáp 24 chân, sau đó gắn tất cả các đầu nối khác. Kiểm tra từng đường ray điện áp và thời gian PG xem có ổn định không. Thay thế PSU nếu có bất kỳ giá trị nào nằm ngoài phạm vi bình thường.
Kết luận
Sử dụng máy kiểm tra PSU mang đến cho bạn một cách nhanh chóng, đáng tin cậy để xác nhận xem nguồn điện của bạn có hoạt động chính xác hay không. Điều này bảo vệ phần cứng của bạn và tiết kiệm thời gian trong quá trình khắc phục sự cố. Nếu PSU của bạn hiển thị số liệu không ổn định thì việc thay thế nó ngay bây giờ sẽ ngăn ngừa các vấn đề lớn hơn sau này.
