Maaari itong maging isang seryosong isyu sa hardware kung ang iyong TV ay nagpe-play ng tunog ngunit hindi nagpapakita ng larawan. Dahil magkahiwalay ang proseso ng display module at sound module sa TV, karaniwan para sa isang TV na kumilos nang ganoon.
Madalas mong maranasan ang problemang ito kapag may isyu sa panig ng cable operator. Gayunpaman, maaari ka ring magkaroon ng masamang backlight o T-Con board. Gayunpaman, maaari mo ring maranasan ang isyu kapag mayroon kang mahihirap na koneksyon sa cable o isang nasirang display panel.
Sa artikulong ito, nag-compile kami ng sunud-sunod na gabay upang palitan ang mga sira na bahagi ng display sa iyong TV upang malutas ang problema. Kaya, patuloy na magbasa!
Paano Ayusin ang Walang Larawan sa TV ngunit May Tunog?
Ang pag-aayos ng TV na walang larawan ngunit tunog ay hindi dapat maging problema hangga’t walang isyu sa hardware ng TV. Ang mga simpleng pag-aayos tulad ng pagsuri sa mga koneksyon sa cable at pagpapalit ng pinagmulan ng TV ay makakatulong sa iyong i-troubleshoot. Kung hindi, kailangan mong maghukay ng mas malalim at sumabak sa mga pag-aayos ng hardware.
Baguhin ang TV Channel o Source
Dahil ang isyu ay pangunahing nasa panig ng cable operator, dapat mo munang suriin kung ikaw ay nahaharap din sa parehong problema sa iba pang mga channel sa TV. Karaniwan itong nangyayari kapag may mahinang signal ng TV para sa isang partikular na channel. Kaya, baguhin ang channel sa TV at tingnan kung magpapatuloy ang problema. Oo man o hindi, makipag-ugnayan sa cable operator at hilingin sa kanila na tingnan ang isyu.
Gayundin, ang cable device, ibig sabihin, isang set-top box, ay maaari ding maging problema. Subukang manood ng TV mula sa USB o ikonekta ang iba pang mga device tulad ng Roku sa HDMI port at tingnan kung may problema din sa display sa mga device na iyon. Maaari mo ring ikonekta ang isang PC sa iyong TV sa pamamagitan ng HDMI upang malaman kung ito ay isang fault sa TV hardware o isang isyu sa source device.
Suriin ang Mga Koneksyon sa Cable

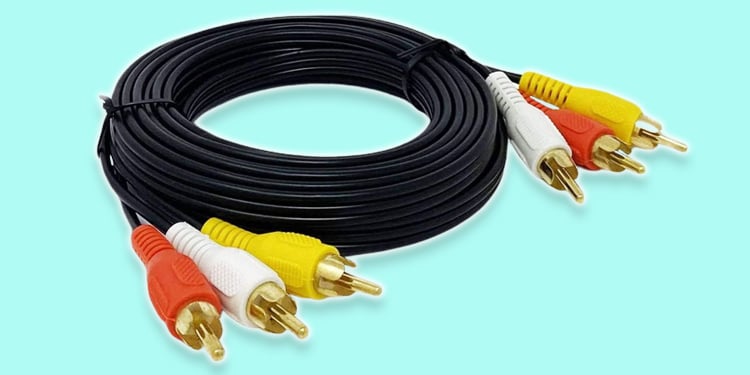

Isang sira na cable Ang koneksyon ay maaaring isa pang dahilan kung bakit may tunog ang iyong TV ngunit walang larawan. Pangunahing lumalabas ang isyu kung gumagamit ang iyong TV ng RCA cable. Sa mga TV na gumagamit ng mga RCA cable, mayroong tatlong RCA connector: Pula, Puti, at Dilaw. Kabilang sa tatlo, ang Dilaw ay may pananagutan sa pagpapadala ng mga signal ng video.
Malamang, maluwag o sira ang Yellow connector, at nagkakaproblema ka sa iyong display. Mangyaring i-unplug at muling isaksak ang cable upang makita kung malulutas nito ang problema. Kung hindi, maaari ka ring kumuha ng kapalit na RCA cable at ikonekta ito.
Pag-troubleshoot ng Mga Isyu sa Hardware
Dahil tinalakay na natin ang isyu bilang higit na problema sa hardware kaysa sa software, mayroong ilang bahagi ng hardware sa iyong TV na kailangan mong suriin. Ang mga responsableng bahagi para sa pagkabigo sa display ay isang backlight, LVDS cable, isang T-Con board, at ang display panel. Dito, tatalakayin natin ang mga hakbang upang palitan ang bawat isa sa mga bahagi.
Pinapalitan ang Backlight Inverter
Ang backlight inverter ay isang bahagi sa mga LCD TV na nagbibigay ng kuryente sa Cold Cathode Fluorescent Lamps (CCFL). ) sa TV at nagsisilbing light source. Kapag nabigo ito, hindi makakakuha ng liwanag ang display panel upang makagawa ng mga larawan, at hindi ka makakatagpo ng isyu sa larawan.
Karamihan sa mga TV ay may backlight inverter na isinama sa main board. Gayunpaman, kung ang iyong TV ay may hiwalay na backlight inverter board, maaari mong isaalang-alang na palitan ito.

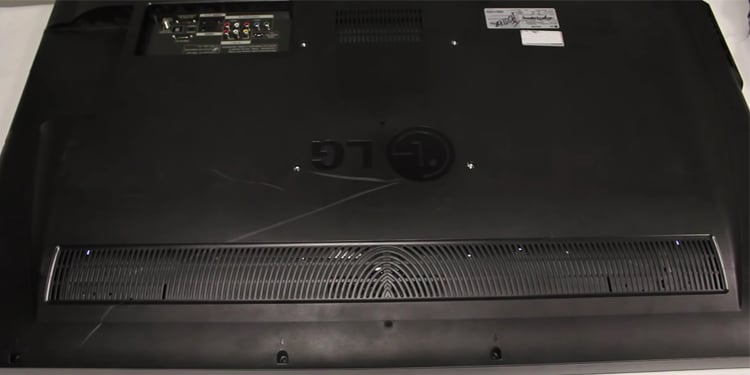

Buksan ang likurang panel ng iyong TV. Gumamit ng screwdriver o unscrew tool para sa layuning iyon.

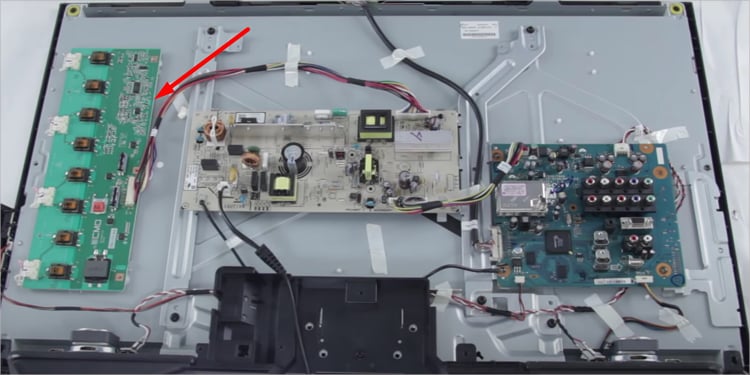

Kumuha ng bagong backlight inverter board na tugma sa iyong TV mula sa merkado.Hanapin ang inverter board. Nakakonekta ito sa power supply board at karaniwang matatagpuan sa isang sulok ng TV chassis.

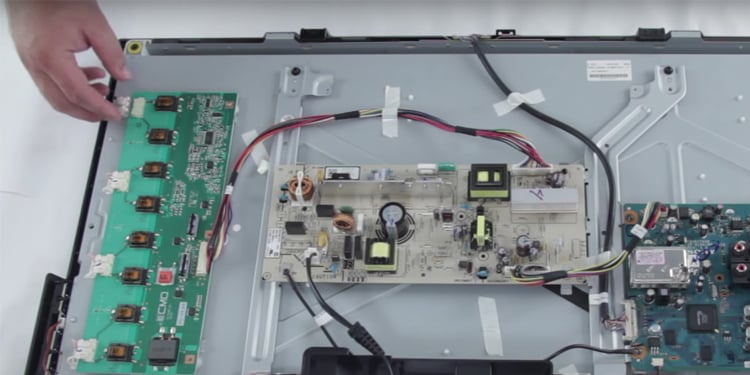

I-unplug at muling isaksak ang lahat ng cable na konektado sa inverter board. Gayundin, muling isaksak ang power supply cable malakas> na nagkokonekta sa power supply board sa backlight inverter board. Suriin kung malulutas ng muling paglalagay ang problema. Kung hindi, kailangan mong palitan ang board. Dahan-dahang alisin ang lahat ng mga cable nakakonekta sa inverter board; kung hindi, maaari mong masira ang mga ito.
Alisin ang tornilyo sa inverter board at ilagay ang bagong board sa tamang posisyon.Higpitan ang board gamit ang mga turnilyo at muling isaksak ang mga cable malakas>.
Pinapalitan ang mga LED Strip
Ang mga LED TV ay gumagamit ng mga LED strip upang makagawa ng mga larawan sa screen. Kung masira ang mga strip, hindi makakabuo ang TV ng mga larawan sa display panel. Ngunit bago ipagpalagay na ang mga LED strip ay may sira, kailangan mong gumawa ng isang flashlight test.

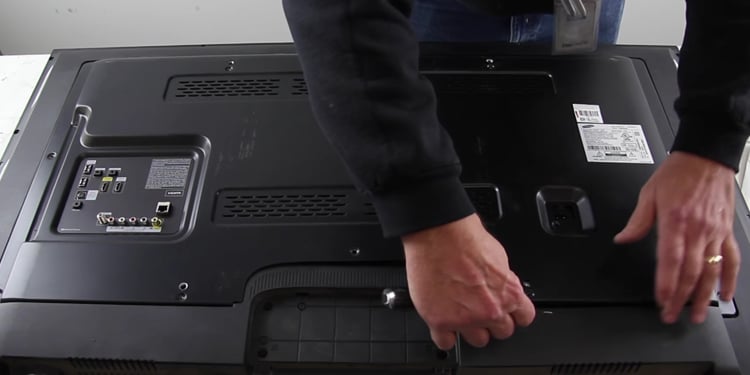

Ilagay ang iyong TV sa isang matibay na ibabaw, upang ang likod na panel ay nakaharap sa iyo. Pagkatapos buksan ang panel sa likod ng iyong TV sa pamamagitan ng pag-unscrew sa mga fastener.
I-off ang lahat ng ilaw sa iyong kuwarto.Power on the TV. Mag-ingat na huwag hawakan ang anumang electronic na bahagi sa TV kung hindi man ay makuryente ka.
Suriin kung kumikinang ang mga LED strip. Makakakita ka ng mga LED na ilaw na sumisikat kung gumagana ang mga strip.
Gayunpaman, kung hindi, kailangan mong palitan ang mga LED strip sa iyong TV.

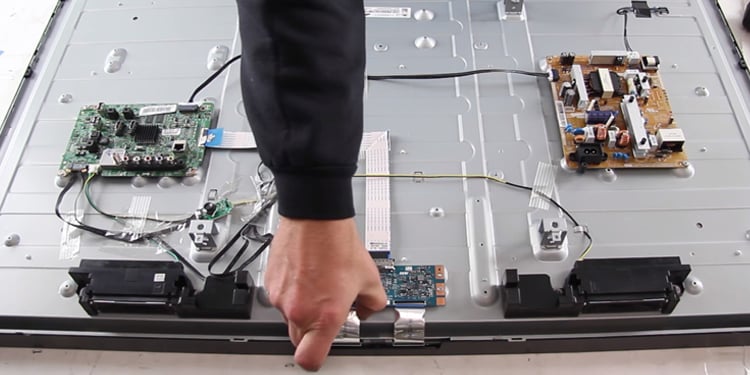

Una, i-off ang iyong TV at alisin ang likuran nito panel. Makikita mo ang lahat ng electronic na bahagi sa iyong TV, tulad ng main board, power supply board, at T-Con board.Alisin sa saksakan ang ribbon cable mula sa T-Con board.

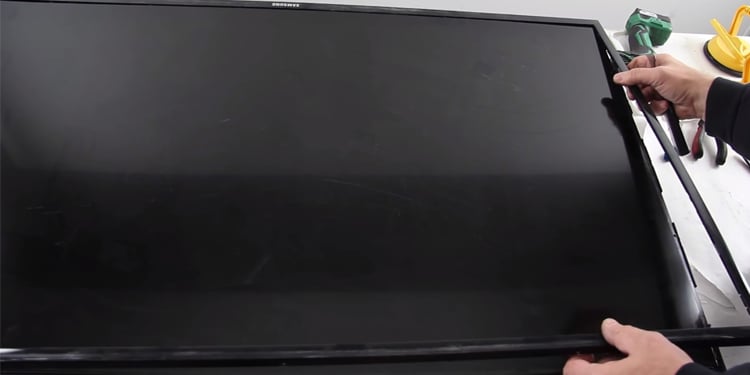

Ngayon i-flip ang iyong TV at alisin ang mga bezel. Maaari kang gumamit ng pry stick para alisin ang mga bezel.

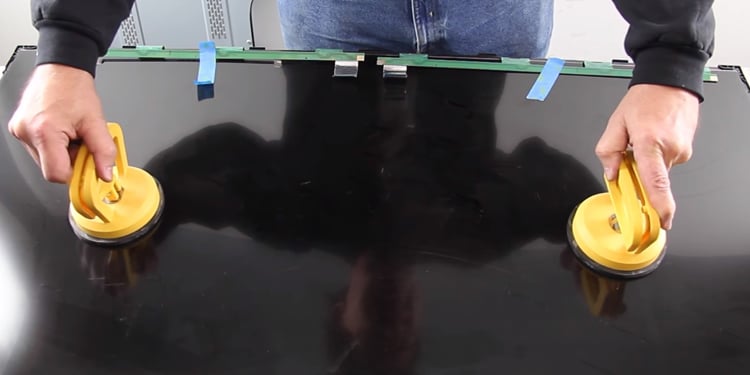

Alisin ang mga tape na dumidikit sa display panel sa chassis at alisin ang display panel sa TV. Maaari mo itong alisin gamit ang iyong mga kamay o gumamit ng suction cup. Mag-ingat kung ginagamit mo ang iyong mga kamay.

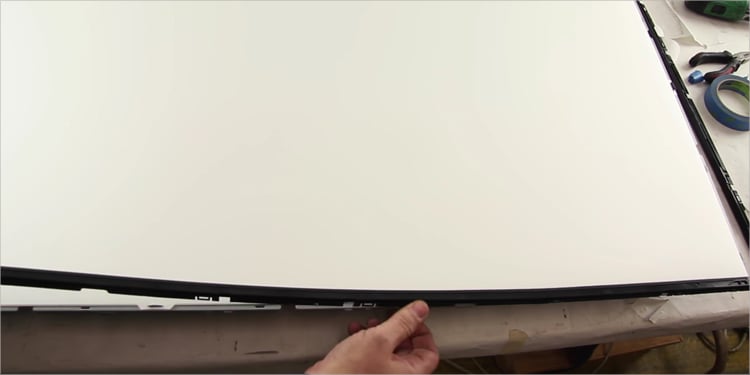

Alisin ang frame ng filter.

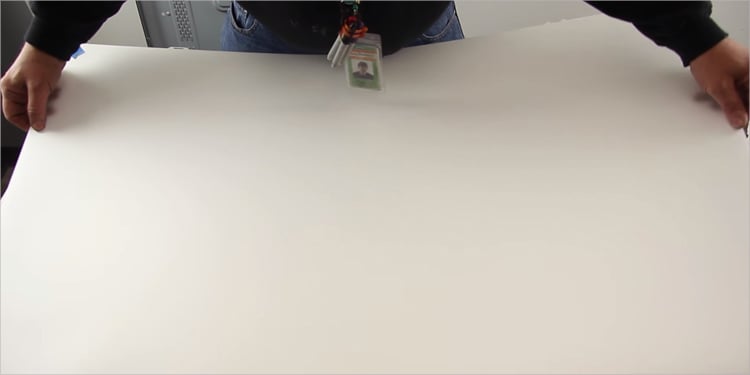

Pagkatapos alisin ang mga layer ng diffusion mula sa chassis. Mangyaring gumamit ng tape upang panatilihing magkasama ang mga layer ng diffusion. Kung hindi, maaari kang magkaroon ng mga problema habang muling ipinapasok ang mga ito.

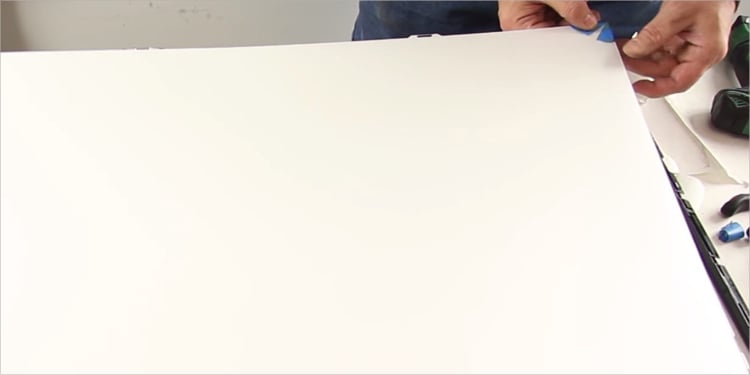

Ngayon alisin ang mga tab na may hawak na reflector sheet.

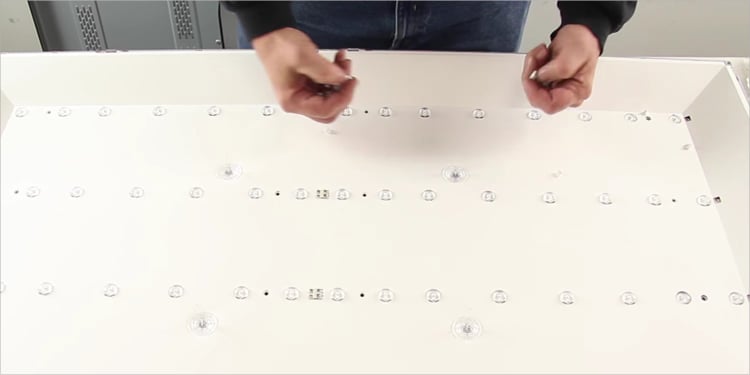

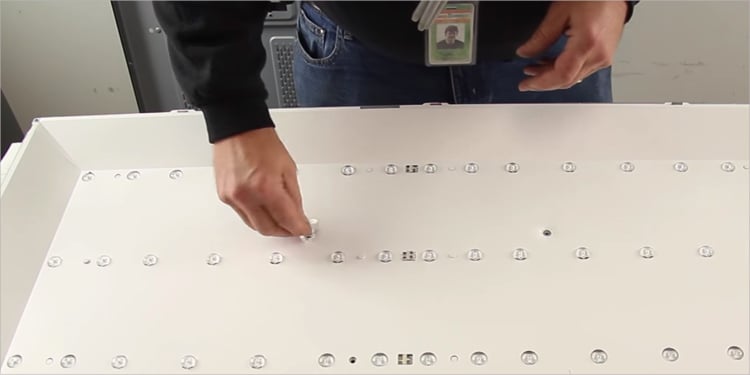

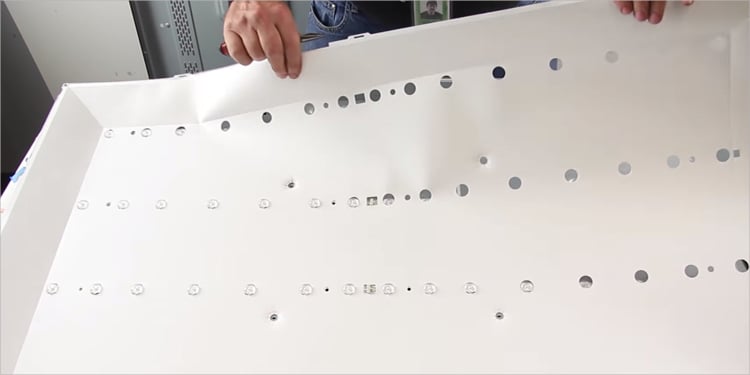

Alisin ang reflector sheet pagkatapos ay makikita mo ang LED strips.

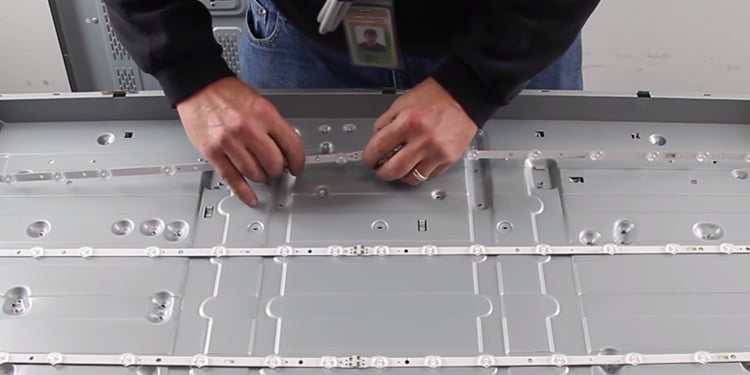

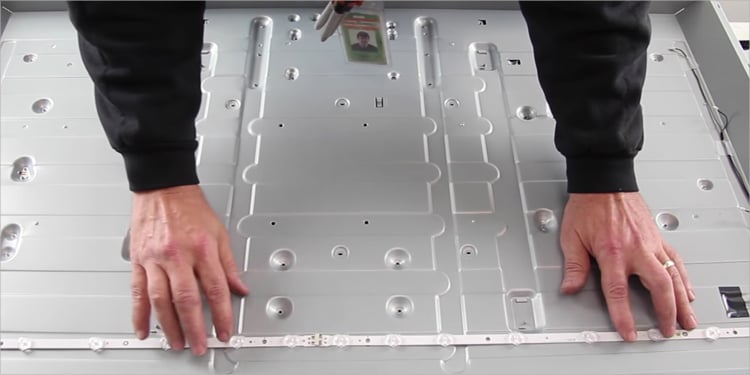

Disc ikabit ang power cablena nakasaksak sa mga LED strip.Alisin ang mga strip mula sa chassis. Kung magkakabit ang dalawang strip mula sa gitna, paghiwalayin muna ang mga ito at alisin ang mga ito sa chassis.
Pagkatapos magdala ng mga kapalit na strip at ihanay ang mga ito sa parehong paraan kung paano ang mga lumang strip.

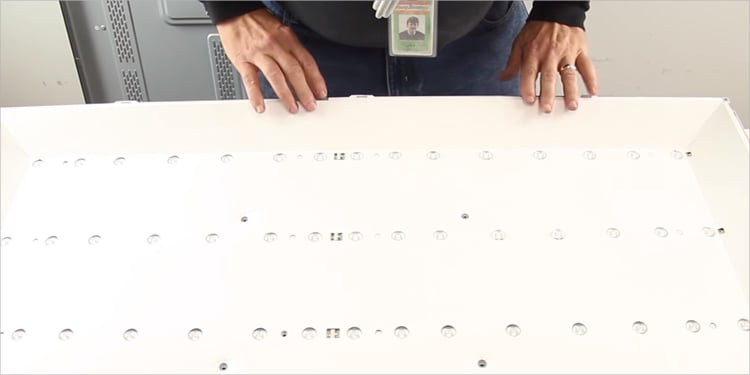

Ikonekta ang power cable sa LED strips.Ibalik ang reflector sheet.
Ayusin ang sheet gamit ang mga tab.
Mangyaring ibalik ang diffusion layer at i-install ang mga ito nang maayos. Kung gumamit ka ng mga tape upang panatilihing magkasama ang mga layer, alisin ang mga ito.
I-install muli ang filter frame pabalik. I-align nang maayos ang display panel sa chassis at muling i-install ang mga bezel.Muling ikonekta ang ribbon cable sa T-Con board.
Muling i-install ang rear panel at higpitan ito gamit ang mga turnilyo.

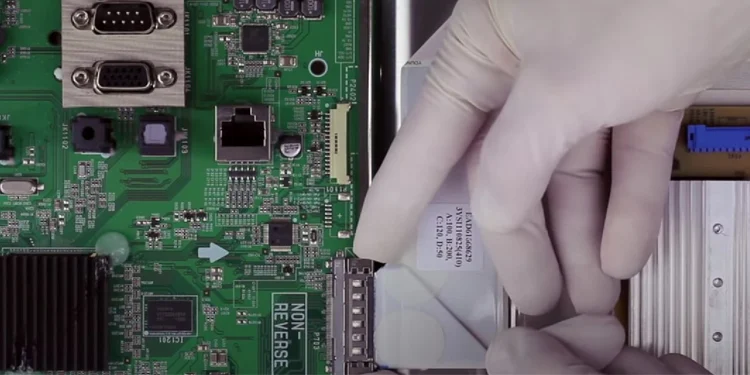

Ang Pagpapalit ng Bad LVDS Cable

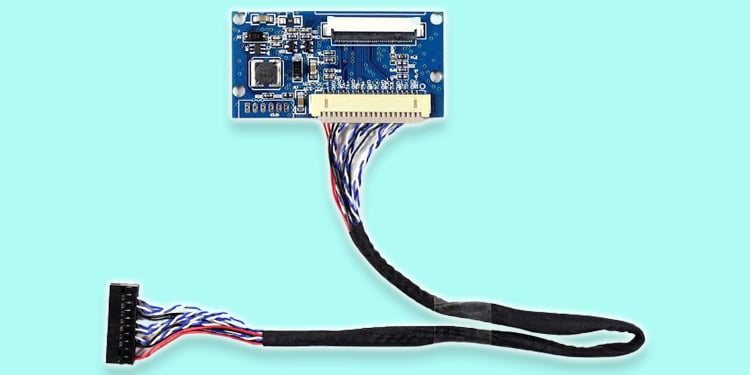

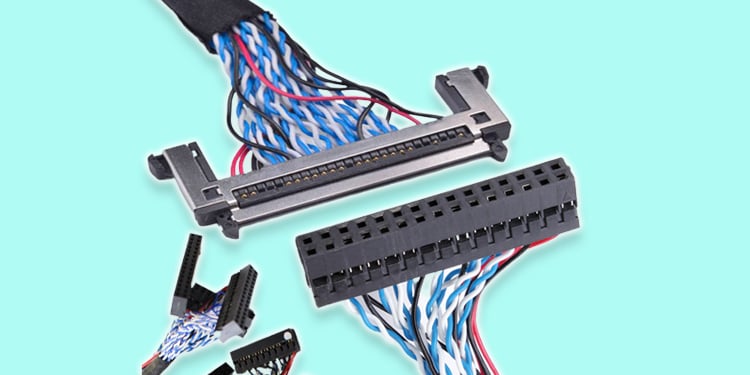

Ang LVDS ay isang 31 o 51-pin na cable na ginagamit upang ikonekta ang main board ng iyong TV gamit ang T-Con board. Kapag nasira o nasira ang cable na ito, hindi maipapadala ang mga signal ng display sa display panel, at wala kang makikitang larawan sa TV.

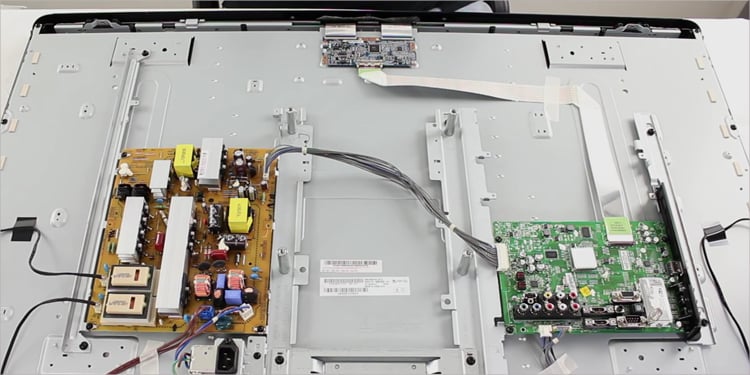

Bumili ng katugmang LVDS cable. Maaari kang bumisita sa isang kalapit na tindahan ng TV upang bilhin ito. Tiyaking alam mo ang modelo ng TV kapag bibili ka ng cable. Ngayon i-dismantle ang iyong TV sa pamamagitan ng pag-alis ng lahat ng turnilyo na humihigpit sa rear panel gamit ang chassis ng TV. Hanapin ang LVDS cable. Upang mahanap ang LVDS cable, kailangan mo munang alisin ang takip na sumasangga sa T-Con board.I-unplug at muling isaksak ang LVDS cable isang beses mula sa main board pati na rin sa T-Con board. Dapat itong ayusin kung maluwag ang cable. Gayunpaman, kung nasira ito, kailangan mong palitan ito. Alisin ang cable sa T-Con at main board. Ngayon dalhin ang bagong LVDS at ikonekta ang magkabilang dulo nito sa board, isa sa main board at isa pa sa T-Con.Shield T-Con board kasama ang panel nito na inalis mo dati.Muling i-assemble ang rear panel at i-on ang iyong TV. Kung pinigilan ng maling LVDS ang pagpapakita sa iyong TV, magsisimula itong gumana muli.

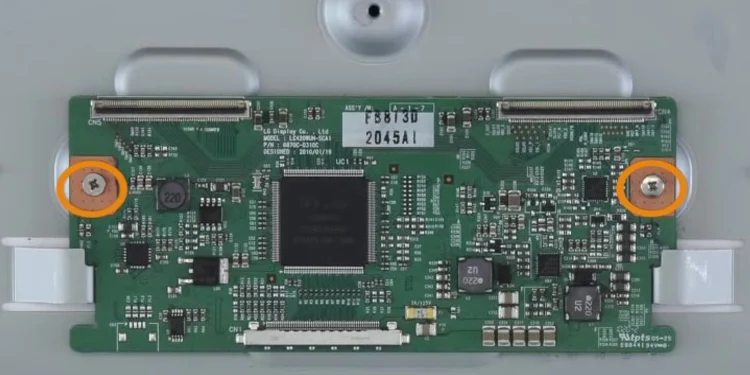

Pagpapalit ng Masamang T-Con Board
Ang T-Con board ay ang pinakamahalagang bahagi ng display module sa iyong TV. Pinoproseso ng board na ito ang lahat ng display signal mula sa motherboard ng iyong TV at ipinapasa ang mga ito sa display panel. Kapag nabigo ang board, nagdudulot ito ng mga isyu tulad ng mga ghosting na larawan at pahalang na linya sa screen ng iyong TV, kabilang ang walang mga problema sa larawan.
Ang isang may sira na T-Con board ay responsable para sa halos lahat ng mga isyu sa display sa TV. Kaya, ang pagpapalit ng T-Con board ay malulutas ang problemang walang larawan, sa kondisyon na ang display panel ay hindi nasira. Tingnan natin kung paano palitan ang T-Con board.
Kumuha ng kapalit na T-Con board mula sa merkado.Alisin ang lahat ng turnilyo sa back panel ng TV upang tanggalin ang panel mula sa pangunahing katawan ng iyong TV.
Alisin ang takip ng T-Con board.Hilahin ang mga ribbon cable pati na rin ang LVDS connector mula sa T-Con board.Alisin ang mga turnilyo na humihigpit sa T-Con board sa chassis.
Higpitan ang bagong board sa tulong ng mga turnilyo.Isaksak ang LVDS at ribbon cable pabalik sa bagong T-Con.
I-install ang T-Con cover at higpitan ito.Ibalik ang rear panel, at handa ka na.

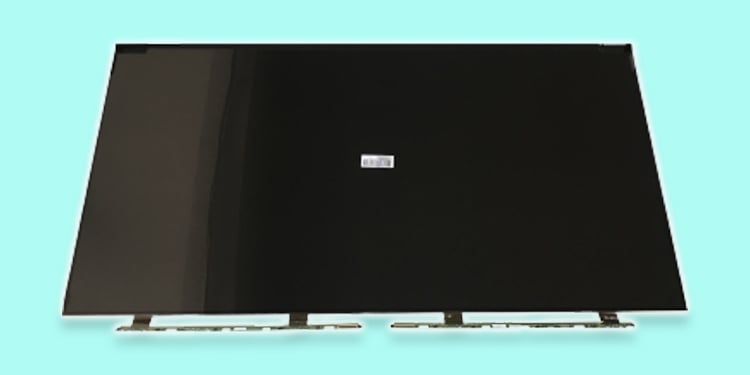

Pagpapalit ng Display Panel
Umaasa kaming nalutas mo ang problema pagkatapos palitan ang alinman sa backlight, LVDS cable, o T-Con board. Gayunpaman, kung hindi gagana ang pagpapalit ng alinman sa mga ito, maaaring may isyu sa buong display panel ng iyong TV. Kung naaalala mo ang anumang pinsalang nagawa sa screen ng TV, malamang na sira ang screen, at kailangan mo ng kapalit. Mangyaring kumonsulta sa aming komprehensibong artikulo kung paano ayusin ang sirang TV screen.
