Wraz z pojawieniem się wyjątkowych wyświetlaczy rośnie zapotrzebowanie na lepsze interfejsy wideo i kontrolery wyświetlania.
Ze względu na rosnące wymagania dotyczące jakości wyświetlania, starszy interfejs VGA o stosunkowo niskiej jakości sygnału jest obecnie na skraju wyginięcia. Obecnie został prawie całkowicie zastąpiony przez lepszy interfejs HDMI.
Mimo to nadal istnieją urządzenia i wyświetlacze, które składają się z VGA. I nadal ma swoje znaczenie w kilku obszarach. Więc, jak dokładnie VGA różni się od interfejsu HDMI? A który wybrać? Sprawdźmy.
VGA
VGA, czyli Video Graphics Array, to jedno z najstarszych połączeń wyświetlaczy opracowanych przez IBM, które weszło do użytku pod koniec lat 80. w komputerach IBM. Przesyła sygnał wideo w formie analogowej. Ten kontroler wyświetlacza był powszechnym typem interfejsu do przesyłania sygnałów wideo do monitora i prawie każde urządzenie wyświetlające jest w nie wyposażone.

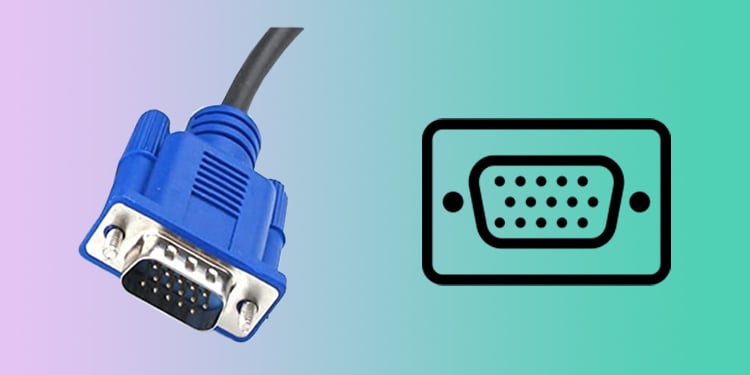

Złącze VGA składa się z poręcznej konstrukcji z 15 stykami podzielone na trzy rzędy. Działa poprzez przesyłanie sygnałów wideo w kolorze czerwonym, niebieskim i zielonym wraz z informacjami o synchronizacji pionowej i poziomej. W późniejszych aktualizacjach zawierał również sygnały VESA w celu identyfikacji typu jednostek wyświetlających.
VGA otrzymało kilka aktualizacji od różnych producentów z ulepszeniami w obsłudze maksymalnej rozdzielczości dla monitory i jakość sygnału. Nazywają się one VGA, SVGA, XGA, SXGA, UXGA, QXGA itp.
Zalety: Nieco mniejsze opóźnienie wejściowe Przydatne, aby uzyskać obraz ze starszych komputerów Tanie Wady: Niska przepustowość, jakość obrazu i rozdzielczość Niewygodny ze względu na nieporęczną konstrukcję Brak transmisji dźwięku Zakłócenia sygnału lub przesłuch
HDMI
HDMI, czyli High-Definition Multimedia Interface, był pierwszym kontrolerem wyświetlacza, który przesyłał zarówno cyfrowe sygnały wizualne, jak i audio za pomocą pojedynczy kabel. Wprowadzony na rynek w 2002 r. interfejs HDMI stał się obecnie normą w prawie wszystkich monitorach, konsolach do gier i innych urządzeniach wyświetlających.

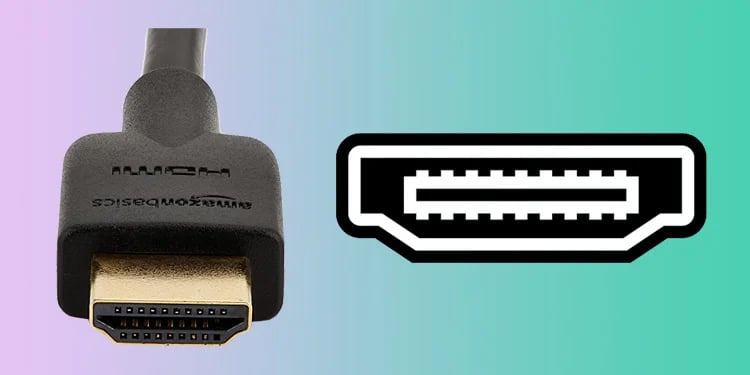

Powszechnie używany typ A HDMI, spośród pięciu typów, składa się z 19 pinów. Te piny są odpowiedzialne za przesyłanie danych audio, wideo i zegara pikselowego po włożeniu do portu HDMI. Działa zgodnie z zasadą Transition Minimized Differential Signaling lub TMDS, która dzieli sygnał wideo na piksele i wykorzystuje łącza do przesyłania koloru RGB i podzielonych pikseli jako zegara pikselowego.
HDMI otrzymało również kilka ulepszeń po HDMI 1.0, przy czym najnowsza wersja 2.1 zapewnia doskonałą przepustowość oraz obsługę najwyższej częstotliwości odświeżania i rozdzielczości.
Zalety: Wysoka przepustowość, rozdzielczość i częstotliwość odświeżania Lepsza jakość wideo i zero lub mniej zakłóceń Transmisja audio i wideo Wygodne i łatwe wkładanie Dostępne w prawie wszystkich nowoczesnych systemach Dłuższy kabel Wady: Nie można używać bezpośrednio uzyskać obraz ze starszych systemów Stosunkowo większe opóźnienie wejściowe Stosunkowo drogie
VGA V. HDMI — specyficzne funkcje
Główna różnica między interfejsami VGA i HDMI polega na jakości obrazu, przy czym HDMI jest lepszym interfejsem.
Podobnie, HDMI można podłączać podczas pracy , co oznacza, że możesz go wkładać lub wyjmować podczas pracy systemu i nie doświadczysz żadnych zakłóceń w sygnale. Jednak jakość obrazu ulegnie pogorszeniu, a wyświetlacz może się nawet nie pojawić, jeśli spróbujesz podłączyć złącze VGA podczas pracy.
Poza tym omówmy, jakie funkcje i funkcje oddzielają te dwa interfejsy.
Przepustowość, rozdzielczość i częstotliwość odświeżania
Połączenie VGA umożliwia przesyłanie danych sygnału wideo z szybkością 14 do 116 megaherców. Ta przepustowość różni się w zależności od wersji, przy czym VGA ma najniższą szybkość transferu, a UXGA najwyższą.
Jeśli chodzi o przepustowość, standardowa wersja VGA obsługuje rozdzielczość wyświetlania do 640 x 480. Podczas gdy wersja QXGA może zapewnić maksymalną rozdzielczość 2048 x 1536. Podobnie, standardowy interfejs VGA może osiągnąć częstotliwość odświeżania tylko do 60 Hz.
Niemniej jednak w przypadku ulepszonych wersji VGA można uzyskać nieco wyższa częstotliwość odświeżania do 85 Hz dla wyświetlacza o niższej rozdzielczości.
Patrząc na interfejs HDMI, powszechnie dostępne HDMI 2.0 może przesyłać sygnał z up do 18 Gb/s, podczas gdy HDMI 2.1 zapewnia szybkość transmisji rzędu 48 Gb/s. Przewyższa nawet szybszy DisplayPort 1.4.
Nie tylko to, możesz osiągnąć maksymalną rozdzielczość 8K i częstotliwość odświeżania 240 Hz dla rozdzielczości 1080p. Rzućmy okiem na przepustowość, rozdzielczość i częstotliwość odświeżania dla tych dwóch interfejsów.
Input Lag
Input Lag to czas, jaki upłynął między odbiorem sygnału a jego pojawieniem się na ekranie. W przypadku interfejsu HDMI sygnały cyfrowe są przetwarzane pod kątem koloru i innych efektów w celu uzyskania lepszej jakości obrazu. Ale sygnały analogowe z VGA są wyświetlane tak, jak są odbierane. To przetwarzanie końcowe może spowodować niewielkie opóźnienie wejściowe w HDMI.
Jednak opóźnienie nie jest tak znaczące. Trwa to kilka milisekund, a nawet nie znalazłbyś żadnych różnic. Aby dodać do tego, gdy korzystasz z połączenia VGA w cyfrowym wyświetlaczu, analogowe sygnały VGA również potrzebują trochę czasu, aby przekonwertować je na sygnały cyfrowe. W związku z tym wydaje się, że interfejs VGA również ma opóźnienie wejściowe.
Ponadto opóźnienie wejściowe zależy głównie od monitora i wyświetlacza, a nie od typu połączenia. Tak więc, jeśli spojrzymy na niezauważalny czas opóźnienia, opóźnienie wejściowe i latencja nie mają większego znaczenia.
Zakłócenia i jakość sygnału

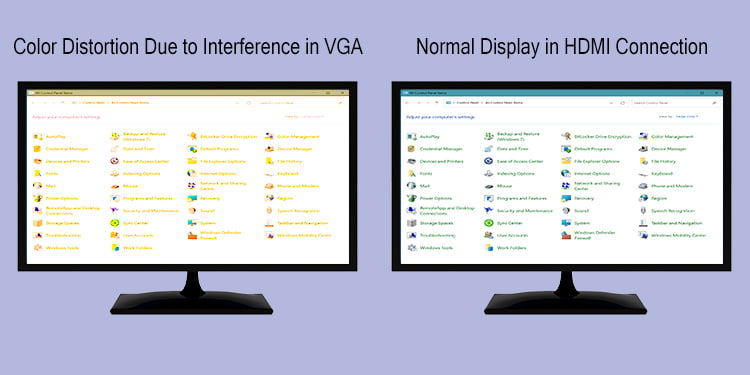

Jeśli chodzi o jakość sygnału, interfejs VGA doświadcza wielu sygnałów zakłócenia pochodzące od innych elementów systemu. Dzieje się tak dlatego, że VGA przenosi informacje w sygnale analogowym, a te zbierają zakłócenia z innych kabli i części elektrycznych komputera.
W przeszłości większość urządzeń elektronicznych korzystał z interfejsu VGA. Tak więc, aby zmniejszyć zakłócenia, kabel VGA jest wyposażony w cylindryczne wytłoczenie. Podobnie osłona I/O z tyłu płyty głównej również zapobiega zakłóceniom sygnału z wewnętrznych komponentów i innych kabli komputera.
Ale nie ma takich zakłóceń sygnału w HDMI od jednostek wewnętrznych i kabli komputerowych. Jednak nadal istnieje ryzyko nieznacznych zakłóceń elektromagnetycznych w samym kablu HDMI z innych urządzeń elektronicznych w okolicy. A cylindryczne koraliki służą do zmniejszenia zakłóceń.
Dźwięk
Interfejs HDMI umożliwia przesyłanie zarówno dźwięku, jak i obrazu z tego samego kabla i portu. Nawet obsługuje do 32 kanałów sygnałów audio i HD Audio, takich jak DTS i Dolby.
Jednak VGA jest w stanie przesyłać tylko sygnał wideo silny>. Do udostępniania dźwięku potrzebny będzie dodatkowy kabel audio i port w systemie. Nawet po użyciu konwertera VGA na HDMI będziesz musiał kupić dodatkowy kabel audio, aby uzyskać sygnał dźwiękowy.
Długość kabla

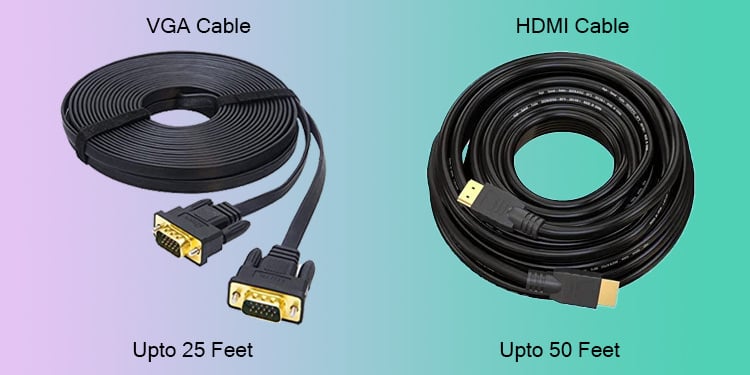

Kable VGA mogą przesyłać obraz i sygnały wideo w oryginalnej jakości w odległości 25 stóp. Poza tym jakość sygnału zaczyna się pogarszać. Jednak na rynku dostępne są kable VGA dłuższe niż 150 stóp, ale lepszej jakości nie można uzyskać.
Ale zalecana długość kabla HDMI wynosi do około 50 stóp lub 15 metrów, do którego nie doświadczysz żadnego pogorszenia jakości. Sygnały cyfrowe w przypadku HDMI nie gubią się dużo w porównaniu z analogowymi sygnałami VGA.
Wyższa jakość sygnału, obsługa częstotliwości odświeżania z HDMI i dłuższa długość kabla sprawiają, że jest to idealny wybór do wyświetlania z większej odległości.
Zgodność i zastosowanie

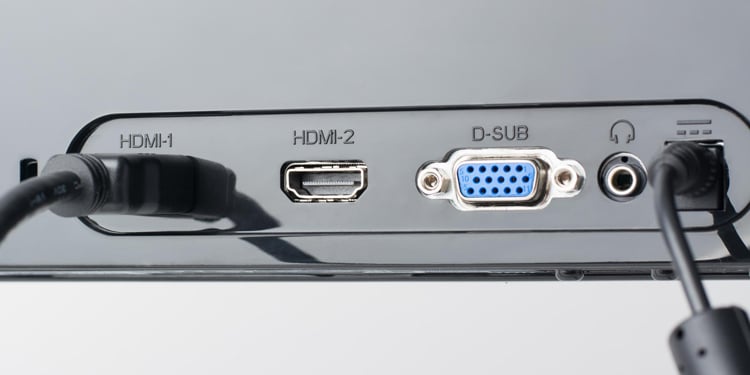

Interfejsy VGA są w większości kompatybilne i można je znaleźć w starszych wyświetlaczach i konsolach do gier. W tych systemach możesz nie znaleźć portu HDMI. Więc jeśli masz taki sprzęt, możesz chcieć użyć VGA, a kable HDMI mogą być bezużyteczne. Oprócz tych systemów projektory nadal korzystają z interfejsu VGA.
Podobnie HDMI można znaleźć w nowoczesnych wyświetlaczach, konsolach, telewizorach i innych urządzeniach elektronicznych. Prawie wszystkie urządzenia wymagające wyświetlania i odtwarzania dźwięku są obecnie kompatybilne z HDMI. Tak, niektóre z tych systemów nadal zapewniają jeden port VGA, ale przejście jest coraz szybsze dzięki doskonałej jakości sygnału HDMI. Tak więc kable VGA stały się prawie przestarzałe w chwili obecnej.
Tak więc, podczas gdy HDMI jest prawie używane w każdym urządzeniu wyświetlającym, VGA jest najczęściej używane w konfiguracji z wieloma monitorami , projekcja ekranu itp.
To powiedziawszy, na rynku dostępne są kable konwertujące, takie jak VGA na HDMI i HDMI na VGA. Możesz ich użyć do podłączenia kabla VGA do portu HDMI i odwrotnie.
Wygoda

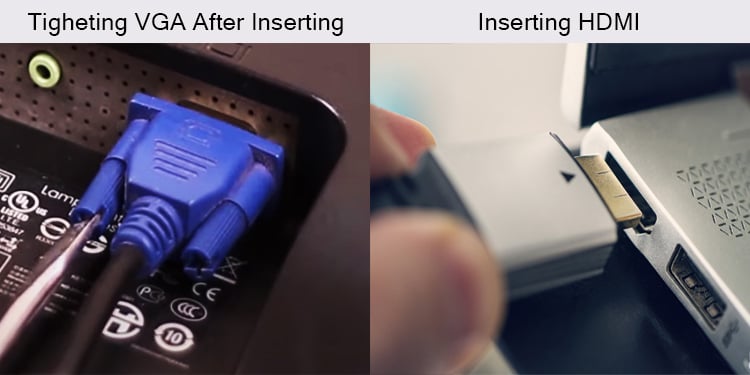

Ze względu na nieporęczną konstrukcję złącze VGA musi być zablokowane w porcie za pomocą dwóch styków z boku. Bez blokady złącze łatwo się poluzowuje, co powoduje zniekształcenie jakości obrazu i koloru. Czasami wyświetlacz nawet nie pojawi się na ekranie. To sprawia, że VGA jest dość niewygodne, ponieważ musisz zapewnić ścisłe połączenie zarówno za monitorem, jak i systemem.
Jednak HDMI nie wymaga takich pinów , aby go dokręcić. Możesz po prostu włożyć złącze do monitora i płyty głównej lub procesora graficznego, a to również nie jest łatwe. Istnieje szansa na luźne połączenie, ale jest to dość nietypowe. I nie musisz się martwić o zakłócenia sygnału wideo.
Cena
Będąc najstarszym typem interfejsu wyświetlacza, kable VGA są dość tanie i łatwo dostępne na rynku. Kable HDMI są znacznie droższe niż VGA. Koszt nowego kabla HDMI 2.1, z jego najszybszą przepustowością, jest nieporównywalny ze starym i wolnym kablem VGA.
Jednak obecnie można znaleźć tańszy kabel HDMI starszej wersji na rynku. I spisują się świetnie w porównaniu z kablami VGA.
Czy są jakieś podobieństwa?
Poza tym, że są zarówno kontrolerem wyświetlacza, jak i interfejsem do przesyłania sygnału wideo, nie ma wielu podobieństw między VGA i HDMI.
