HDMI nie definiuje oficjalnej maksymalnej długości, ale istnieją rzeczywiste ograniczenia. Typ kabla, przepustowość i rozdzielczość określają, jak daleko sygnał przesyłany jest bez problemów. W tym przewodniku wyjaśniono praktyczne ograniczenia odległości HDMI i pokazano, kiedy należy przełączyć się na aktywne lub światłowodowe złącze HDMI, aby uzyskać stabilną pracę w rozdzielczości 4K i 8K.
Spis treści
Rzeczywista maksymalna długość kabla HDMI
Standardowe pasywne kable HDMI zwykle osiągają długość od 5 do 25 stóp, zanim jakość sygnału spadnie, szczególnie przy wyższych rozdzielczościach.

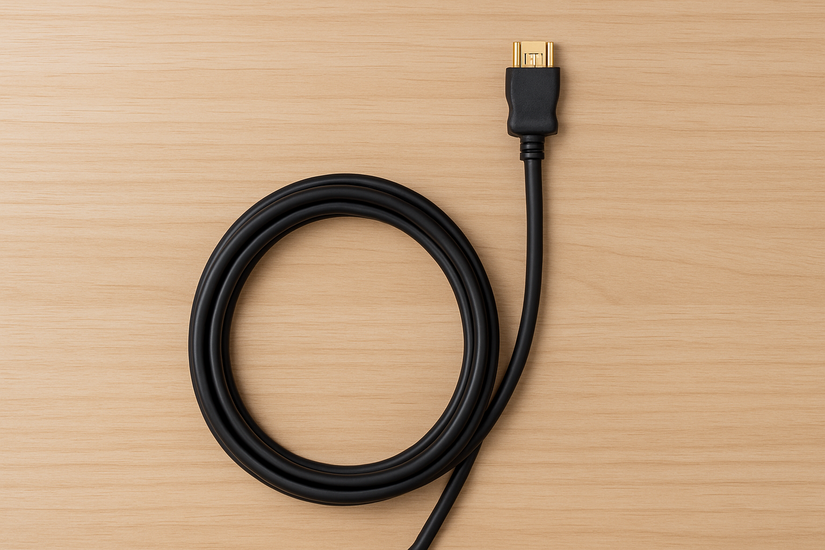

Ograniczenia standardowych pasywnych kabli HDMI
Pasywne kable miedziane sprawdzają się dobrze na krótkich dystansach. Możesz spodziewać się stabilnego 1080p do 15 metrów, 4K 60 Hz do 25 stóp i 4K 120 Hz tylko przy krótszych długościach, około 3 do 4 metrów.
Dlaczego HDMI nie ma oficjalnej maksymalnej długości
Specyfikacja HDMI skupia się na przepustowości, a nie odległości. Producenci projektują kable inaczej, więc rzeczywista wydajność różni się w zależności od modelu.
Jak rozdzielczość i przepustowość wpływają na odległość HDMI
Wyższe rozdzielczości wymagają większej przepustowości, a kable tracą siłę sygnału w miarę dłuższej pracy.
1080p w porównaniu z oczekiwaną odległością 4K w porównaniu z 8K
1080p przesyła dalej niż 4K lub 8K. Użytkownicy, którzy przechodzą na rozdzielczość 4K lub 8K, często napotykają problemy z odległością na długo przed tym, zanim się tego spodziewają.
Jak częstotliwości odświeżania wpływają na wydajność kabla
Częstotliwości odświeżania zwiększają zapotrzebowanie na przepustowość. Sygnał 4K 120 Hz pokonuje znacznie krótszą odległość niż sygnał 4K 60 Hz na tym samym kablu.

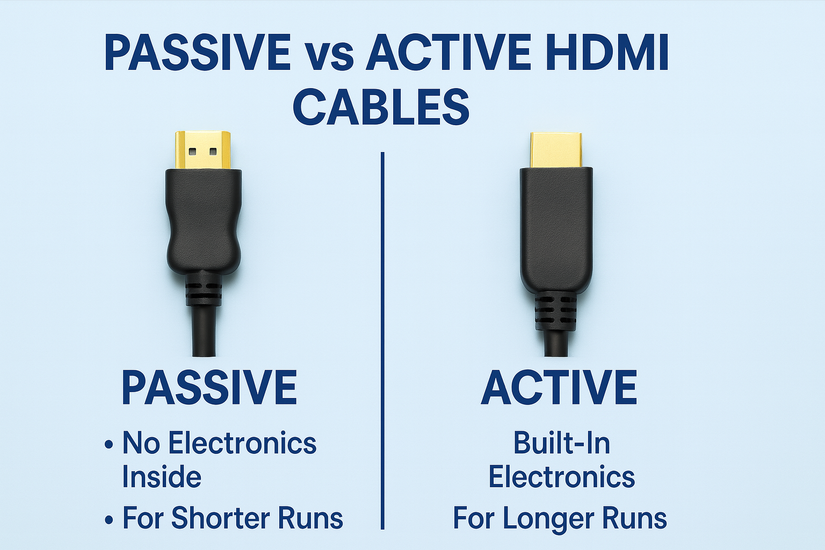

Pasywne a aktywne kable HDMI
Typ kabla wpływa na odległość, na jaką dociera sygnał bez wzmacniaczy.
Kiedy używać aktywnych kabli HDMI
Kable aktywne zawierają wbudowaną elektronikę wzmacniającą sygnał. Najlepiej sprawdzają się w przypadku średnich zasięgów, np. od 25 do 50 stóp.
Gdy wystarczą pasywne kable HDMI
Kable pasywne sprawdzają się dobrze w przypadku krótkich konfiguracji telewizorów, biurek do gier lub prostych układów 1080p.

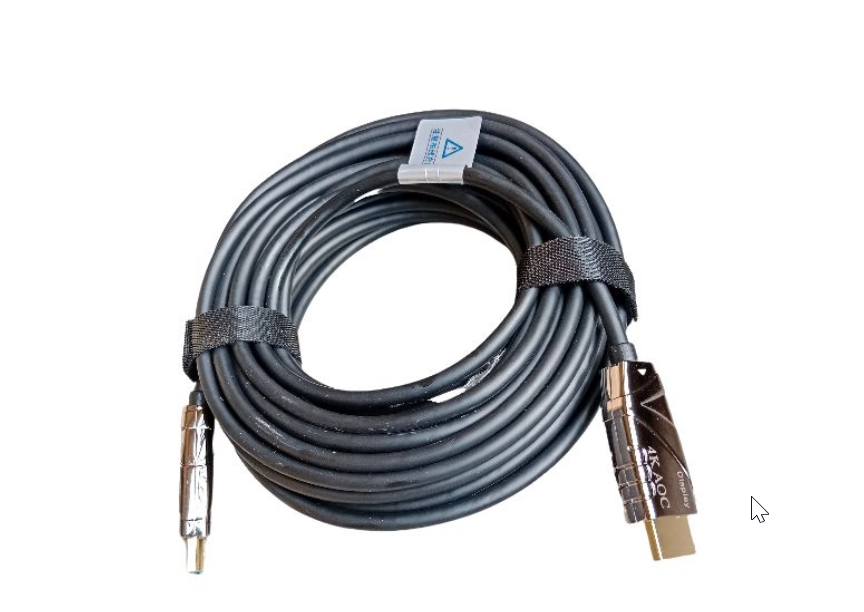

Światłowodowe kable HDMI na duże odległości
Użytkownicy, którzy prowadzą kable przez pokoje lub ściany, często decydują się na światłowodowe HDMI.
Maksymalna długość światłowodowego HDMI
Światłowodowy HDMI obsługuje duże odległości, często od 50 do 300 stóp, jednocześnie przesyłając stabilne sygnały 4K i 8K.
W przypadku światłowodowego HDMI robi największą różnicę
Projektory, długie kino domowe i konfiguracje do gier przynoszą największe korzyści, ponieważ światłowód zapobiega utracie sygnału występującej w miedzi.
Przedłużacze, wzmacniacze i wzmacniacze HDMI
Przedłużacze pomagają użytkownikom, którzy potrzebują dystansów większych niż jakikolwiek kabel miedziany.

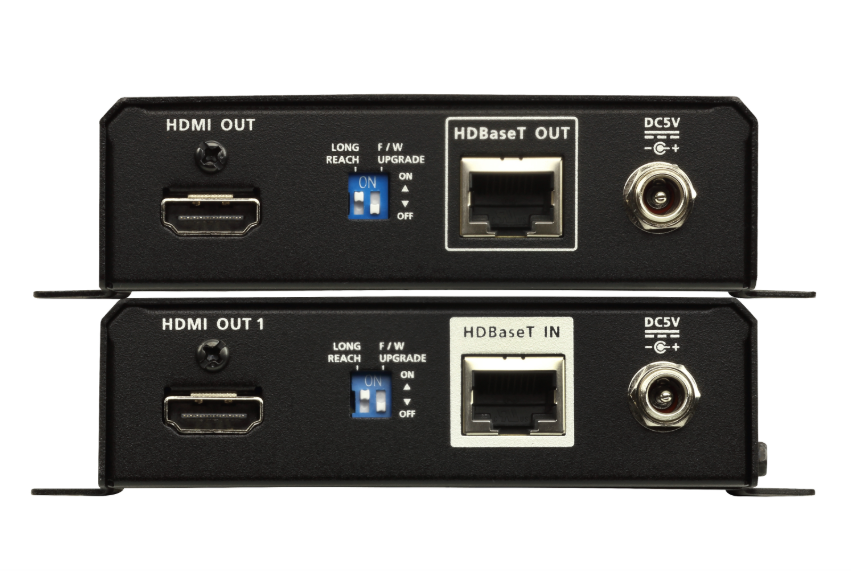

HDMI przez Ethernet (HDBaseT)
Przedłużacze HDBaseT wysyłają kable i osłony HDMI przez Ethernet odległości ponad 300 stóp ze stabilną jakością.
Wzmacniacze i wzmacniacze sygnału HDMI
Wzmacniacze odświeżają sygnał między segmentami kabla. Umieszcza się je w środkowych punktach długich odcinków miedzianych.
Uwagi dotyczące instalacji w ścianie i instalacji na długich dystansach
Długie instalacje wymagają bezpiecznego poprowadzenia i elastyczności.
Korzystanie z kabli o klasie CL2/CL3
Kable o klasie znamionowej CL2 i CL3 spełniają powszechne wymagania bezpieczeństwa w ścianach i pomagają chronić przed ciepłem i zakłóceniami elektrycznymi.
Planowanie kanałów kablowych na potrzeby przyszłej wymiany kabli
Trasy kablowe umożliwiają użytkownikom łatwą wymianę kabli później bez konieczności ponownego otwierania ścian.
Rozwiązywanie problemów z HDMI w przypadku długich kabli
Naprawa braku sygnału lub migotania na dużych odległościach: Możesz skrócić ścieżkę kabla, obniżyć częstotliwość odświeżania lub wymienić kabel pasywny na aktywny model. Rozwiązywanie problemów z przerwami w HDR, VRR i ARC: zaawansowane funkcje wymagają dużej przepustowości. Użytkownicy, u których występują przerwy w transmisji, często rozwiązują problem poprzez aktualizację światłowodowego HDMI.
Zalecenia dotyczące długości kabla HDMI w zależności od przypadku
Różne konfiguracje wymagają różnych typów kabli.
Najlepsze długości dla telewizorów i kina domowego
Większość telewizorów dobrze współpracuje z kablami o długości od 6 do 5 stóp. Odbiorniki i listwy dźwiękowe rzadko potrzebują więcej niż 3 metry.
Najlepsze długości dla projektorów
Projektory często są umieszczone daleko od źródeł, więc światłowód HDMI zapewnia najbardziej stabilne wyniki.
Najlepsze długości do gier na konsole i komputery PC
Aby korzystać z HDMI w systemie Windows 10, najlepiej sprawdzają się komputery z wysokiej klasy procesorami graficznymi i konsole nowej generacji korzystające z rozdzielczości 4K 120 Hz lub 8K krótkie kable pasywne lub aktywne/światłowodowe HDMI na większe odległości.
Podsumowanie
Pasywne kable HDMI zwykle obsługują odległości od 15 do 25 stóp w przypadku 4K i większe odległości w przypadku 1080p. Wyższe rozdzielczości i częstotliwości odświeżania skracają użyteczną długość kabla. Aktywne kable HDMI działają najlepiej w odległości od 25 do 50 stóp. Światłowód HDMI obejmuje zasięg od 50 do 300 stóp i niezawodnie obsługuje 4K i 8K. Przedłużacze, wzmacniacze i odpowiednie planowanie w ścianie pomagają użytkownikom budować dłuższe i bardziej stabilne konfiguracje.
Możesz wybrać odpowiedni kabel HDMI, dopasowując odległość do wymaganej rozdzielczości i planowanej rozdzielczości. Krótkie serie dobrze sprawdzają się w przypadku kabli pasywnych, podczas gdy dłuższe lub bardziej wymagające konfiguracje korzystają z aktywnego lub światłowodowego HDMI.
