Niezależnie od tego, czy próbujesz rozwiązywać problemy związane z zasilaniem, czy sprawdzać kompatybilność sprzętową urządzenia, poznanie pinów zasilacza ATX jest bramą do zagłębienia się.
Odkąd firma Intel wprowadziła standard ATX, użytkownicy mogą bez problemu łączyć sprzęt różnych producentów, nie martwiąc się o problemy ze zgodnością złączy zasilania.
Mogą jednak wystąpić przypadki, gdy aby rozwiązać problemy z zasilaczem. Na przykład próbowałeś wszystkiego, aby naprawić zepsuty komputer, a teraz chcesz sprawdzić, czy nie występują problemy z zasilaniem. W takich przypadkach posiadanie solidnych podstaw w postaci pinów zasilacza ATX jest niezbędne.
W tym artykule skupię się na funkcjonalności każdego z pinów 24-pinowego złącza zasilania ATX ale oprócz tego upewnię się, że uzyskasz ogólny wgląd w styki innych złączy.
Styki 24-stykowego złącza zasilania ATX
24-stykowe złącze ATX służy do zasilania płyty głównej, w tym innych komponentów na płycie, takich jak pamięć RAM, chipsety i dyski SSD NVMe.
Chociaż ma standardową konfigurację 24-stykową, niektórzy producenci nadal zapewniają starą konfigurację 20-stykową i odłączane 4-stykowe konfiguracja zapewniająca lepszą kompatybilność. Dodatkowe cztery piny zostały wprowadzone później, aby zapewnić dodatkowe zasilanie dla płyt głównych i spełnić wymagania zasilania PCI Express.

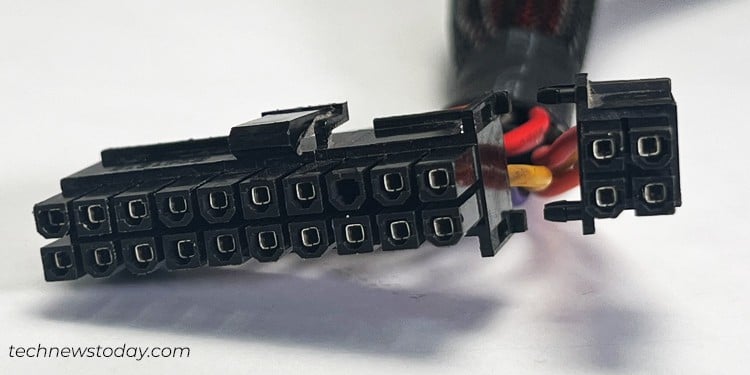

Poniżej znajduje się (20+4) pinowe złącze ATX, które zostało dostarczone z moim EVGA Supernova 550 G3 zasilacz. Mogę bez problemu podłączyć ten typ złącza do nagłówka płyty głównej, który ma konfigurację 24-stykową lub 20-stykową.

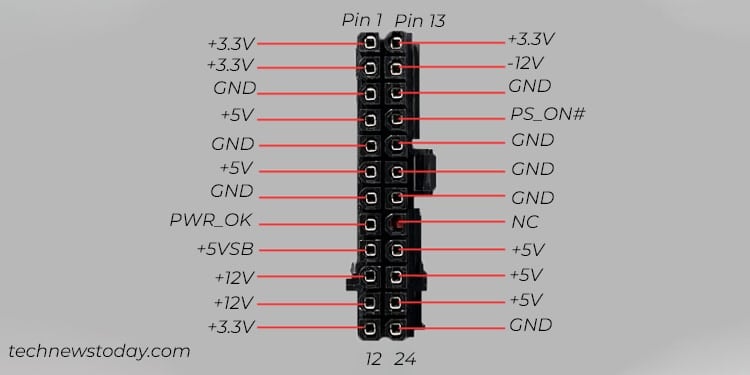

Oto krótki przegląd styków złącza zasilania ATX.
Każdy z tych styków złącza ma określone przeznaczenie system. Przejdźmy teraz od razu do nich.
+5VSB
To jest pin, który dostarcza zasilanie w trybie gotowości do twojego systemu, nawet gdy jest wyłączony. Ułatwia korzystanie z wielu przydatnych funkcji, takich jak Wake-on-LAN i Wake-on-USB, gdy komputer jest w stanie niskiego poboru mocy. Działa również przy pierwszym włączeniu komputera. Więcej na ten temat później.
PS_ON#
Ten pin jest szczególnie używany do włączenia zasilacza komputera.
Technicznie rzecz biorąc, gdy komputer jest podłączony do ściennego gniazdka ściennego, styk +5VSB już zaczyna dostarczać systemowi zasilanie w trybie gotowości.
Tak więc po naciśnięciu przycisku zasilania na komputerze pojawia się niewielkie napięcie wyzwala pin PS_ON#. W związku z tym pin przejdzie w stan niski (łączy się z masą), co z kolei sygnalizuje włączenie zasilacza.
Dodatkowo pin PS_ON# jest również bardzo przydatny do rozwiązywania problemów z zasilaczem. Możesz odłączyć złącze ATX od płyty głównej i przy pomocy spinacza połączyć PS_ON# (pin nr 16) z GND (pin nr 15). Jeśli zasilacz działa prawidłowo, powinien się włączyć.
PWR_OK
Gdy zasilacz jest włączany po raz pierwszy, stabilizacja napięcia wyjściowego zajmuje krótką chwilę. Po ustabilizowaniu się zasilacz wysyła sygnał PWR_OK do płyty głównej, wskazując, że zasilanie jest teraz stabilne i mieści się w akceptowalnych granicach.
Płyta główna odmówi włączenia, jeśli nie odbiera sygnału PWR_OK.
+3,3 V DC
W złączu zasilania ATX znajdują się cztery piny +3,3 V DC, które dostarczają 3,3 V DC zasilanie płyty głównej.

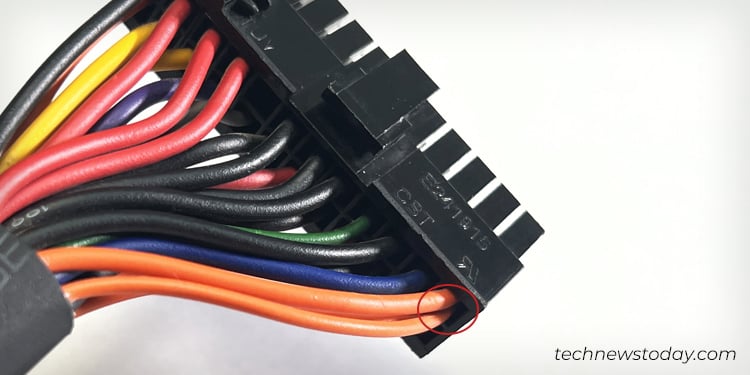

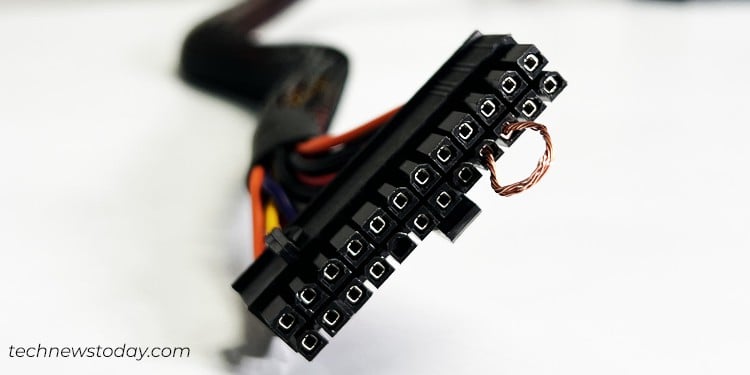

Jeśli dokładnie obejrzysz złącze, zauważysz również, że jeden ze styków 3,3 V prądu stałego (numer 13) ma dwa przewody dochodzące do niego, jak pokazano na poniższym obrazku.
Podczas gdy pierwszy służy do zasilania, drugi służy do wykrywania poziomów napięcia. W rzeczywistości jest używany do obliczania różnicy między oczekiwanymi a rzeczywistymi poziomami napięcia. W przypadku stwierdzenia jakichkolwiek rozbieżności, zasilacz dokona niezbędnych korekt.
+5V DC
Łącznie na złączu zasilania ATX znajduje się pięć pinów +5V DC. Jak zapewne już się domyśliłeś, ten pin w szczególności zasila 5 V DC zasilanie twojego systemu, w tym wbudowanych dysków, takich jak dyski SSD, i innych urządzeń peryferyjnych.
+12V DC
W przeciwieństwie do pinów +3,3V i +5V, na złączu zasilania ATX są tylko dwa piny +12V DC. VRM (moduł regulatora napięcia) płyty głównej przetwarza to 12 V na zakres poziomów napięcia i dostarcza je do innych komponentów komputera.
-12 V prądu stałego
Złącze zasilania ATX zawiera pin-12 V DC, który był odpowiedzialny za dostarczanie ujemnego napięcia do starszych portów, takich jak RS-232 i starsze obwody audio we wczesnych latach. Styk jest nadal zintegrowany z nowoczesnymi złączami, aby zasilać część magistrali PCI.
COM
W złączu zasilania ATX znajduje się łącznie osiem styków COM, które działają jak masa lub punkt odniesienia dla wszystkich innych styków napięciowych.
Nie tylko zapewnia odniesienie, ale także sprawdza wahania napięcia i pomaga łagodzić szumy elektryczne i zakłócenia.
NC

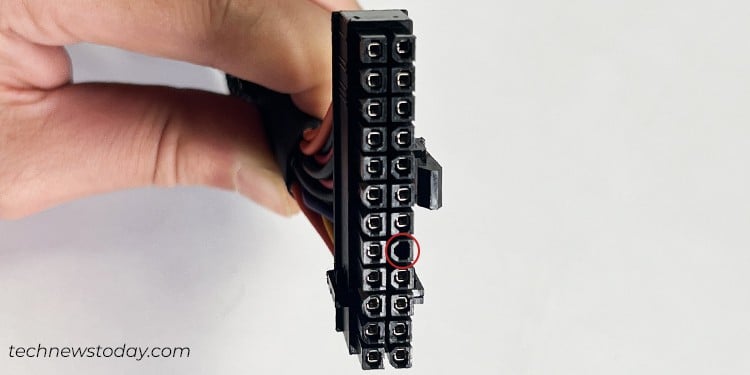

Jeśli przyjrzysz się uważnie, zauważysz, że w złączu zasilania ATX brakuje jednego ze styków (pin nr 20). W rzeczywistości jest to pin „Brak połączenia”.
Jednak w starych złączach szkolnych był pin-5V DC zamiast pinów NC. Zwykle był używany do zasilania starszych urządzeń ISA, takich jak karta dźwiękowa, karta graficzna lub modem zainstalowanych w gnieździe rozszerzeń ISA.
Styki złącza procesora
Jak sama nazwa wskazuje, to złącze jest szczególnie używane do zasilania procesora. Ma konfigurację 4, 8, (4+8,) lub (8+8) pinów, a układ pinów różni się w zależności od typu złącza.
Tutaj omówię układ pinów dla standardowego złącza typu 8 dostarczonego z moim EVGA Supernova 550 G3 PSU.

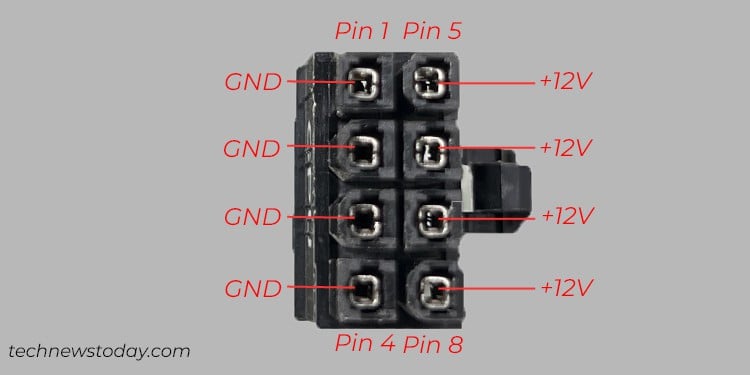

Jak widać, 8-stykowe złącze procesora ma po prostu cztery styki dla linii 12 V i cztery inne dla masy. Jeśli twój procesor wykorzystuje tylko cztery styki, będzie on miał dwa styki do szyn 12 V, a pozostałe dwa do celów uziemienia.
Styki złącza SATA
Złącze Serial ATA (SATA) zasila procesor Urządzenia z interfejsem SATA, takie jak dysk twardy SATA lub dysk SSD, w tym niektóre inne urządzenia peryferyjne, takie jak kontroler RGB.

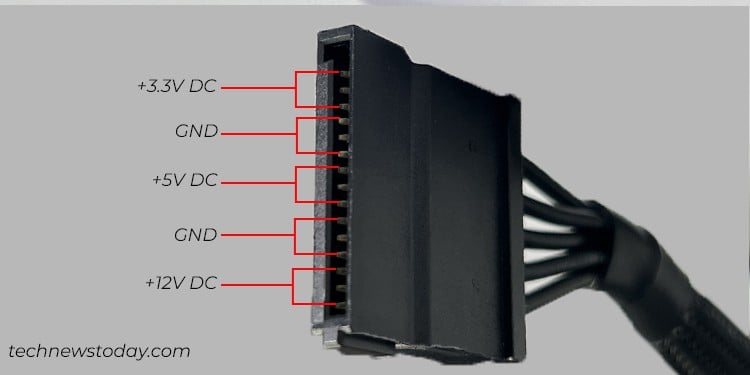

Ma standardową konfigurację 15-stykową w specjalnej obudowie w kształcie litery L, aby uprościć proces podłączania. Pomimo 15 pinów na złączu, zobaczysz tylko 5 przewodów wchodzących do złącza. Poniżej znajduje się krótki przegląd jego styków.
Te szyny napięciowe służą do zasilania szeregu komponentów elektronicznych w urządzeniach SATA.
Jeśli chodzi o szyny napięciowe, to 3,3 V i 5 V są zwykle używane do zasilania urządzeń o niskim poborze mocy komponentów, takich jak moduł pamięci SSD i kontroler dysku twardego.
Z drugiej strony, szyna 12 V zasila komponenty o dużej mocy, takie jak silnik wrzeciona na dysku twardym.
Pinout złącza PCIe
Złącza te, używane do zasilania procesorów graficznych, są dostarczane ze standardową konfiguracją 8-pinową, którą można zazwyczaj rozłączyć w bloki (6+2).

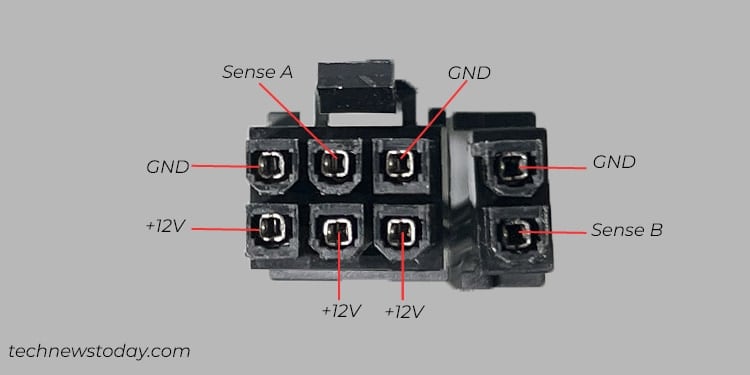

Jak widać na powyższym obrazku, 8-stykowe złącze PCIe ma trzy styki dla linii 12 V, trzy dla uziemienia, a pozostałe dwa dla wykrywania napięcia.
Styki czujnikowe w tych złączach służą do monitorowania zapotrzebowania mocy procesora graficznego, dzięki czemu zasilacz może odpowiednio dostosować poziomy napięcia.
Z drugiej strony, nie uzyskasz tego samego układu styków, jeśli Twój układ GPU wykorzystuje tylko 6 styków do połączenia. Zamiast tego ma dwie szyny 12 V, dwa przewody uziemiające i jeden przewód czujnikowy. Pozostałe mogą mieć albo „Brak połączenia”, albo inną linię 12 V, w zależności od producenta.
W przypadku złączy niektórych producentów możesz w ogóle nie dostać przewodów sensownych. Mają tylko trzy styki dla 12 V i pięć styków uziemienia (w układzie 8-pinowym) oraz trzy styki 12V i trzy styki GND (w układzie 6-pinowym).
Styki złącza Molex
A oto ostatni z naszej listy złącze Molex. Ten typ złącza służy do zasilania starszych urządzeń z interfejsem Molex. Na przykład dysku twardego PATA lub napędu CD/DVD.
Jeśli chodzi o konfigurację pinów, generalnie ma konfigurację z czterema stykami w jednym rzędzie. Ale niektóre warianty mogą zawierać cztery styki ułożone z dwoma stykami w każdym rzędzie.

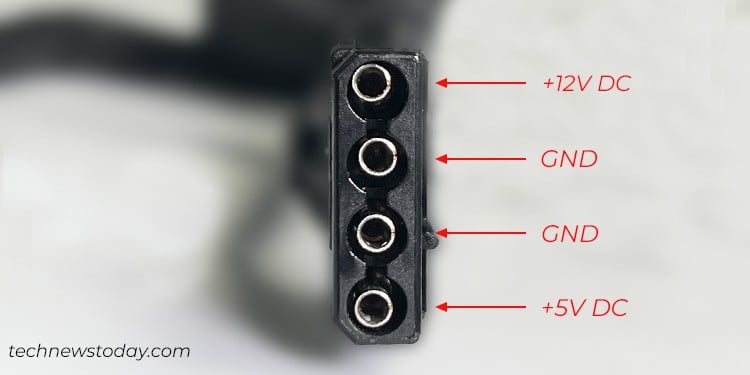

Oto krótki przegląd wspólnego układu styków złącza Molex.
