Om de overmatige hitte van de CPU af te voeren, is het belangrijk om een goed koelsysteem te installeren. In de loop der jaren bent u waarschijnlijk verschillende koelsystemen tegengekomen: HSF (lucht), aangepaste waterkoelers, AIO (All-In-One) en ondergedompeld (zelden te vinden). Hoewel ze allemaal gebaseerd zijn op hetzelfde werkingsprincipe (het absorberen en afvoeren van warmte van de processor), verschillen ze in andere factoren.
Sommige processors worden zelfs geleverd met een voorraadkoeler rechtstreeks van de fabrikant. Hoewel ze prima zijn voor normaal gebruik, raden we aan om te upgraden naar een betere koeltechnologie om betere prestaties te bereiken en oververhitting te voorkomen. Als u zich afvraagt wat voor u ideaal zou zijn, vindt u hier een gedetailleerde vergelijking tussen de luchtkoelers en de AIO (vloeistof)koelers.
Wat is de AIO Waterkoeler?
De All-In-One (AIO), ook wel Closed Loop-koeler genoemd, maakt gebruik van het waterkoelmechanisme. Ze bestaan uit drie delen: een pomp, radiatorventilatoren en slangen, die elk afzonderlijke functies vervullen.
Ze werken op dezelfde manier als een op maat gemaakt (open) koelsysteem. Het verschil is dat het een extra warmtewisselaar gebruikt om direct contact te vermijden. Er zijn ook veel andere verschillen, die we verderop in deze sectie zullen bespreken. Maar laten we eerst eens kijken naar het werkingsmechanisme van AIO.

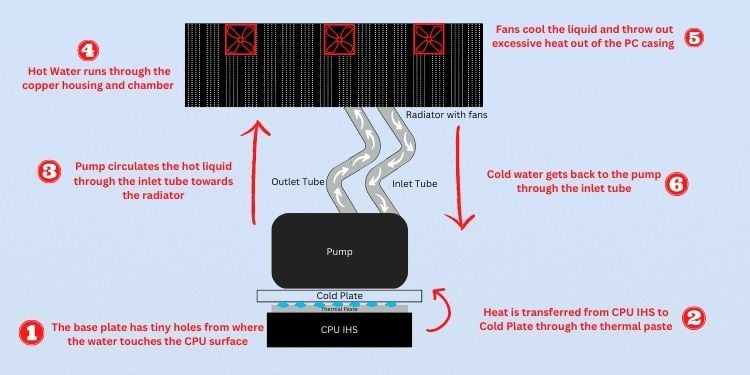

Werkingsmechanisme
Zodra je je computer aanzet, initialiseert de CPU zichzelf eerst. Vanaf dat moment begint de AIO-pomp zelf te werken.
De warmte die wordt gegenereerd in de IHS (Integrated Heat Spreader) van de CPU wordt via de aangebrachte koelpasta overgebracht naar debasisplaat. Meestal is het gemaakt van koper omdat ze een hogere thermische geleidbaarheid hebben in vergelijking met andere elementen. De basisplaat heeft kleine gaatjes/vinnen voor een groter oppervlak. Op deze manier kan het gedestilleerde water het oppervlak goed raken en voor een betere koeling zorgen.
Nu circuleert de AIO-pomp de hete vloeistof door een van de buizen (bevestigd aan de uitlaatpoort) richting de radiator. Hier loopt het water door de koperen behuizing en kamer bestaande uit koperen vinnen met een hoge dichtheid. En de ventilatoren voeren warmte af uit de pc-behuizing, waardoor de vloeistof afkoelt.
Daarna maakt het water een U-bocht en gaat terug naar de pomp via de andere buis (bevestigd aan de inlaatpoort). Nu herhaalt de cyclus zich totdat de stroomtoevoer wordt onderbroken, zodat de temperatuur van de CPU ideaal is.
Soorten AIO-koelers
Soorten luchtkoelers op basis van radiator-en ventilatormaten
De typen AIO-koelers zijn volledig gebaseerd op de radiator-en ventilatormaten. Daarom raden we aan er een te kopen die goed in uw pc-behuizing past.

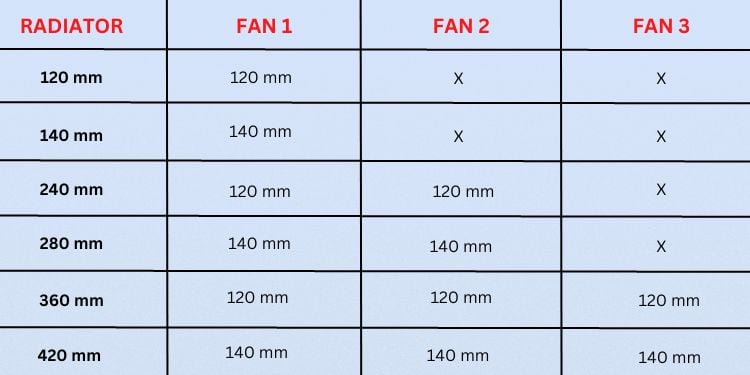

De standaardmaten voor radiatoren zijn 120, 140, 240, 280, 360 en 420 mm. Aan de andere kant zijn er twee standaardmaten beschikbaar voor ventilatoren: 120 mm en 140 mm.
Een radiator van 120 mm en 140 mm kan slechts één ventilator van 120 mm of 140 mm bevatten. Een 240 mm kan echter twee ventilatoren van 120 mm bevatten. Bekijk de bovenstaande tabel voor een gedetailleerde vergelijking.
Aangepaste waterkoeler versus AIO
Zowel op maat gemaakte waterkoelers als AIO’s zijn vloeistofkoelsystemen. De voormalige grenst echter voorbij in termen van efficiëntie en esthetiek. Maar dat betekent niet dat AIO een slechte optie is-helemaal niet!
In feite kan een AIO-koeler een vergelijkbare taak uitvoeren tegen een veel lagere prijs, met minder geluid, en zijn installatie is ook vrij eenvoudig. Dus als u op zoek bent naar optimale prestaties na het overklokken van de CPU, kunt u voor een van deze twee kiezen.
Hoewel de verschillen enorm zijn, kunt u de onderstaande tabel doornemen om de basis te begrijpen.
Vergelijking: Custom Wate r Koeler versus AIO Waterkoeler
Voor-en nadelen
Hoewel open-loop koelers zeker een voorsprong hebben op AIO’s, zijn het nog steeds krachtige vloeistofkoelsystemen met grote voordelen. Ten eerste nemen ze minder ruimte in beslag, wat betekent dat ze zelfs op mid-en minitowers kunnen worden gemonteerd.
Naast dat het goede CPU-koelers zijn, zijn ze ook geweldig voor esthetiek, dankzij hun RGB-verlichting. Ze kunnen echter nog steeds kostbaar zijn en hun installatie kan een beetje lastig zijn, wat de belangrijkste redenen zijn waarom gebruikers de voorkeur geven aan hoogwaardige luchtkoelers.
Voors: Maakt gebruik van waterkoeling voor betere prestaties. Ideaal voor intensief gamen en overklokken. AESTHETISCH aangenaam. Neemt minder ruimte in beslag in de CPU-behuizing. Betere koelprestaties dan oplossingen voor luchtkoeling. Goedkoper dan aangepaste waterkoelers. Nadelen: Installatie kan lastig zijn voor beginners, omdat zowel de pompen als de radiatoren de juiste montagetechnieken vereisen. Er is ook het risico van waterlekkage, maar dit gebeurt zelden. Kortere levensduur en storingsgevoelig. Pompen kunnen luidruchtig worden. Hoog geprijsd in vergelijking met luchtkoelingsoplossingen. Koelprestaties zijn niet zo goed als op maat gemaakte waterkoelers.
Wat is luchtkoeler?
Luchtkoelers zijn beter bekend als HSF (HeatSink Fan) CPU-koelers. Zoals de naam al doet vermoeden, bestaan ze uit een koellichaam en een ventilator om de warmte van de processor af te voeren.
Omdat ze hogere koelprestaties leveren dan stockkoelers en ook prijsvriendelijker zijn dan vloeibare systemen, zullen maximale computergebruikers vertrouwen op deze technologie. Laten we zonder verder uitstel in detail ingaan op luchtkoeling.
Werkmechanisme

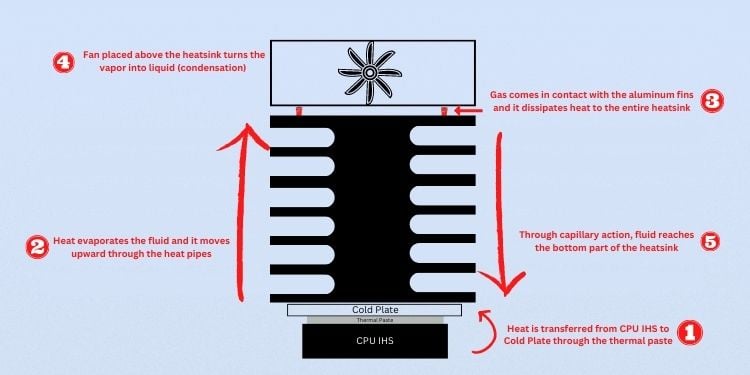

Werking van HSF CPU-koeler
Net als bij een vloeistofkoelsysteem wordt de warmte die wordt gegenereerd in het CPU-silicium geleid door de IHS. Vervolgens draagt de aangebrachte koelpasta alle warmte over aan de koperen of aluminium koude plaat.
Verder wordt het overgedragen aan de leidingen die in contact komen met de grondplaat. Nu wordt de vloeistof (meestal gedestilleerd water) verdampt en bereikt het het bovenste gedeelte. Hier komt het gas in contact met de aluminium vinnen, en vanwege het grotere oppervlak geven ze warmte af aan het gehele koellichaam.
De eigenlijke koeling begint wanneer een CPU-ventilator (recht boven het koellichaam geplaatst) blaast de hete lucht uit en de vloeistof wordt gecondenseerd. Nu, door de capillaire werking, gaat het naar beneden en wordt de cyclus herhaald.
Terwijl dit gebeurt, kan de warmte vast komen te zitten in de behuizing, waardoor de algehele systeemtemperatuur stijgt. Om ervoor te zorgen dat alle hete lucht naar buiten gaat, moeten extra chassisventilatoren worden geïnstalleerd.
Soorten luchtkoelers
Om de beste luchtkoeler voor u te kiezen, is het essentieel om hun verschillende typen eerst. Elk van hen verschilt qua uiterlijk, grootte, aantal koellichamen en plaatsing. De volgende tabel bevat de gedetailleerde verschillen tussen de vier verschillende luchtkoelers.
Verschillende soorten luchtkoelers
Voor-en nadelen
Als u dat niet bent als je je CPU wilt overklokken, intensieve taken wilt uitvoeren of high-end games wilt spelen, zou luchtkoeling voldoende moeten zijn voor de processor. Hoewel vloeistofkoelers beter zijn in termen van koelefficiëntie, moet u misschien uw budget overschrijden om er een te kopen. Kiezen voor een high-end luchtkoeler is dus zeker een veel betere optie.
Bovendien heeft deze koeloplossing minder bewegende delen en is de installatie ook nog eens moeiteloos. Maar het grote koellichaam is mogelijk niet compatibel met kleinere behuizingen en kan ruimtebeperkingen met zich meebrengen voor andere hardwarecomponenten. Hier is een vergelijkingstabel om meer te weten te komen over de voor-en nadelen.
Voordelen: Eenvoudige installatie omdat u alleen het koellichaam boven de processor hoeft te monteren. Laag geprijsd met betere prestaties. Meestal is er maar één ventilator, waardoor het relatief stiller is. Upgrade en onderhoud zijn ook eenvoudig. Nadelen: Omvangrijke koellichamen nemen ruimte in beslag en vereisen daarom grotere behuizingen. Lage koelefficiëntie in vergelijking met vloeistofkoelers. Voegt niet veel esthetiek toe aan uw opstelling. Niet goed voor intensieve taken en overklokken. Niet voldoende om andere componenten af te koelen, zoals GPU en RAM.
Verschillen tussen AIO en luchtkoelers
Van alle componenten van een computer is de CPU de meest vitale en ook degene die het heetst wordt. Daarom is het absoluut essentieel om de temperatuur te regelen. Als de processor oververhit raakt, ervaart u waarschijnlijk prestatiebeperkingen en wordt de pc willekeurig uitgeschakeld.
Niet alleen dat, overmatige warmteproductie kan zelfs leiden tot permanente storingen. Om dergelijke problemen te voorkomen, heb je alleen een ideale koeloplossing voor je CPU nodig. U zou nu het kernconcept van zowel luchtkoeling als AIO moeten kennen. Laten we ons nu concentreren op de belangrijkste verschillen tussen beide.
Anatomie

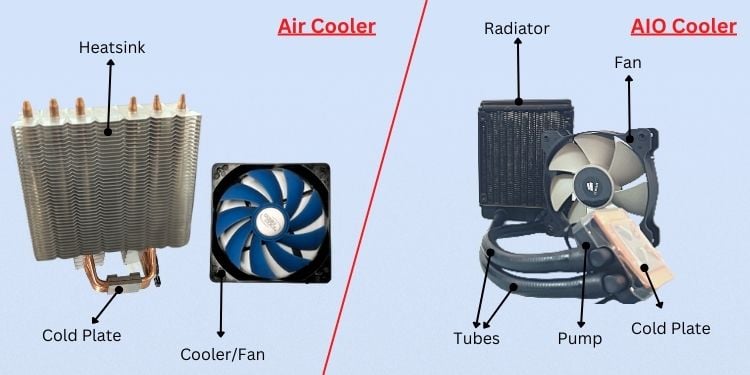

Onderdelen van luchtkoeler en AIO
Zowel AIO als luchtkoelers hebben hetzelfde werkingsprincipe: afvalwarmte verwijderen uit de IHS van de CPU. Ze hebben echter verschillende componenten voor het koelen van de processor, waardoor het mechanisme heel anders is.
De AIO maakt gebruik van een hoogwaardige waterpomp die de vloeistof door het hele systeem verplaatst door slangen (meestal twee). Het heeft ook een radiator en een bepaald aantal ventilatoren (meestal één tot drie) die er bovenop zijn gemonteerd om het water te koelen.
Aan de andere kant hebben luchtkoelers slechts twee delen: een koellichaam en een ventilator erop gemonteerd, waardoor het koelproces vrij eenvoudig is. Met de stijging van de CPU-temperatuur warmt het koellichaam ook op. Zodra dit gebeurt, blazen de koelventilatoren de hete lucht uit het gebied, maar slagen ze er niet in om het uit de behuizing te halen.
Grootte-en ruimtebeperking

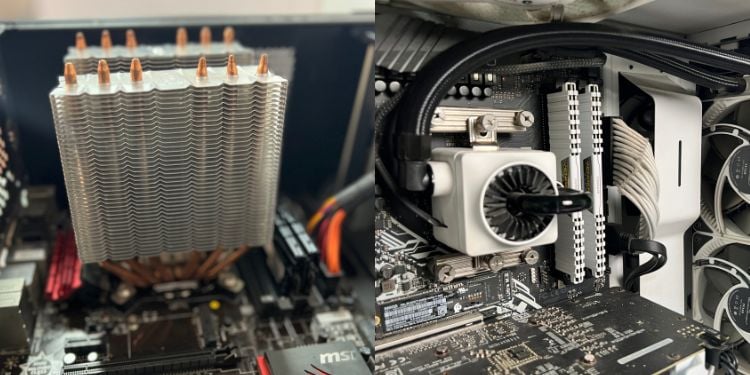

Bulky Heatsink (links) versus geschikte AIO pump (rechts)
Als we het hebben over de totale grootte van het koelsysteem, verslaat AIO de HSF CPU-koelers vanwege hun talrijke componenten. Het koellichaam dat boven de processor is geplaatst, is echter ongetwijfeld veel groter in vergelijking met de waterpomp.
Zo’n grote warmtewisselaar neemt meer ruimte in de behuizing in beslag. Ook blazen de ventilatoren alleen hete lucht uit het processorgebied, niet uit het hele chassis. Daarom zijn we genoodzaakt om extra ventilatoren toe te voegen aan de opstelling.
In tegenstelling tot luchtkoeling is AIO al inbegrepen bij radiatoren waar één of meerdere ventilatoren in verwerkt zijn. Dit betekent dat ze zelfs de hete lucht uit de behuizing gooien. Het is dus niet nodig om een extra ventilator te installeren. Door de juiste pompmaat neemt het ook niet veel ruimte in rond de processor.
Hier is AIO de duidelijke winnaar omdat ze zelfs op kleinere gevallen. HSF is echter alleen beperkt tot grotere, tenzij u een low-profile (L-vormige) koeler gebruikt.
Installatie
In tegenstelling tot aangepaste oplossingen voor vloeistofkoeling, zijn zowel AIO-als luchtkoelers zijn eenvoudig in te stellen. Terwijl de eerste de juiste montage van de grote slangen vereist, is er niets om rekening mee te houden voor de laatste.
Hoewel AIO ook eenvoudig te installeren is, is het niet zo eenvoudig als de HSF’s.
Hoewel AIO ook eenvoudig te installeren is, is het niet zo eenvoudig als de HSF’s.
strong> In een luchtkoelsysteem hoeft u alleen maar een snufje koelpasta in de CPU-IHS aan te brengen, het koellichaam en de ventilatoren te plaatsen en de kabel aan te sluiten op de CPU_FAN-header.
In AIO-opstellingen , de plaatsing van de pomp is vergelijkbaar met het koellichaam. U moet echter ook rekening houden met de juiste montage van de radiatoren. Ook moeten de connectoren in de juiste headers op uw moederbord worden geplaatst. Gebruik de pompkop voor uw AIO-pomp en CPU_FAN voor de radiatoren. Er gaat iets mis en de componenten werken mogelijk niet.
Koelefficiëntie
Hoewel beide eersteklas koeling bieden aan uw processors, lijdt het geen twijfel dat AIO een klein voordeel heeft ten opzichte van HSF. De belangrijkste reden is het type koelmiddel dat ze gebruiken (water-glycol of gedestilleerd water). Het is een simpele wetenschap: water houdt warmte vast en geleidt deze met een minimale temperatuurstijging dan lucht.
Bovendien zijn de HSF-koelers geïnstalleerd met slechts één CPU-ventilator, wat mogelijk niet voldoende is wanneer de temperatuur te hoog oploopt. Aan de andere kant krijgen de meeste AIO-gebruikers twee of drie radiatorventilatoren, die een groter oppervlak bieden en dus de koeling verbeteren.
Houd er ook rekening mee dat de ventilatoren in luchtkoelsystemen verdrijven warmte alleen weg van de processor, niet van de behuizing! Maar het is precies het tegenovergestelde met vloeistofkoelers, zoals AIO.
Geluidsemissie
In dit moderne technologietijdperk werken fabrikanten voortdurend aan het verbeteren van de geluidsemissie in koelsystemen. Als u al high-end koelers heeft, hoeft u zich geen zorgen te maken over deze factor.
Low-end producten produceren echter tjilpende of rammelende geluiden als ze niet regelmatig worden schoongemaakt. Bij vloeistofkoeling zou je een stillere omgeving verwachten. Maar dat is niet altijd het geval, aangezien meerdere radiatorventilatoren samen met de pomp het geluid verhogen.
Aangezien luchtkoelers slechts één koellichaamventilator bevatten, moet deze op 100% snelheid draaien , waardoor er veel meer lawaai wordt geproduceerd. Het is daarom lastig te bepalen welke opstelling meer geluid afgeeft. Maar aangezien AIO-koelers meer bewegende onderdelen hebben, hoort u waarschijnlijk meer van hun radiatorventilatoren en het ratelende/borrelende geluid van de pompen.
Betrouwbaarheid en levensduur
Het is duidelijk dat sommige gebruikers kunnen het ongemakkelijk vinden om een waterkoeler toe te voegen aan een elektronische opstelling. Hoewel de meeste AIO’s redelijk goed zijn afgedicht, bestaat er nog steeds een risico op lekkage, wat alle componenten permanent kan beschadigen.
Evenzo is de pomp gevoelig voor regelmatige verstopping, als er luchtbellen in vast komen te zitten. Ook de andere onderdelen (radiator, ventilatoren, buizen) zijn allemaal gevoelig voor schade. Als u harde pompgeluiden begint te horen, kan dit een teken zijn dat uw koelsysteem aan het overlijden is. Hoewel de fabrikanten een betere levensduur claimen, beweren sommige onderzoekers dat hun levensverwachting niet meer dan 5 tot 7 jaar is.
Aan de andere kant zijn luchtkoelers duurzamer omdat ze minder bewegende delen en er is geen angst voor lekkage. Ook als de ventilator beschadigd raakt, kun je deze eenvoudig vervangen. Er wordt aangenomen dat dit soort koelers meer dan tien jaar meegaan.
Als het gaat om overklokken, zijn luchtkoelers echter niet zo betrouwbaar als vloeibare koelers. Dit komt omdat AIO’s een betere koelefficiëntie hebben die hogere kloksnelheden mogelijk maakt zonder angst voor uitgebreide warmteproductie in de CPU-chip.
Esthetiek
Luchtkoeler (links) versus AIO (rechts)
Bij het bouwen van een installatie , prestaties zijn belangrijk! Maar tegelijkertijd zoeken de meesten van ons naar componenten die esthetische waarde aan de opstelling kunnen toevoegen.
Hoewel high-end koellichamen en ventilatoren RGB-verlichting en koelerontwerpen bieden, is het niets vergeleken met AIO’s. Aangezien de laatste bestaat uit een pomp, radiator en buizen, hebben de meeste van deze onderdelen aanpasbare D-RGB-verlichting. Als u waarde hecht aan esthetiek, raden we u daarom aan om voor AIO’s te kiezen.
Kosten en onderhoud
Na het vergelijken van alle factoren, is het laatste en belangrijkste waar u rekening mee moet houden uw budget. Als u van plan bent een low-end AIO aan te schaffen, is er een high-end luchtkoeler beschikbaar voor een vergelijkbare prijs. Uiteindelijk is de keuze aan u!
Zoals eerder besproken, levert waterkoeling zowel betere prestaties als esthetiek. Ook zal het aantal ventilatoren op uw radiatoren de kosten verhogen. Luchtkoelers bieden echter slechts twee componenten die over het algemeen goedkoper zijn: een koellichaam en een ventilator.
De prijs zou inderdaad de doorslaggevende factor kunnen zijn. Als je geen high-end games wilt spelen of je CPU wilt overklokken, kun je het beste genoegen nemen met een luchtkoeler (tegen een betaalbare prijs). Maar u zult er zeker geen spijt van krijgen als u een AIO kiest voor een hogere prijs, als u op zoek bent naar ultieme CPU-prestaties.
Uitspraak —Welke is beter?
Zowel lucht-als waterkoelers volgen hetzelfde werkingsprincipe: ze regelen de CPU-temperatuur door warmte te absorberen en af te voeren van de chip. Maar zoals hierboven besproken, verschillen ze in termen van verschillende factoren: grootte, beperkte ruimte, installatie, koelefficiëntie, geluid, esthetiek, betrouwbaarheid, levensduur, kosten en onderhoud.
Hoewel de meesten zouden beweren dat AIO de beste keuze, dit hangt eigenlijk van veel andere zaken af. Ten eerste moet u rekening houden met het type werklast dat uw pc zal uitvoeren. We raden aan AIO te kiezen voor passieve en HSF voor actieve workloads.
U moet ook rekening houden met de vormfactor van de behuizing die u heeft. Zoals eerder besproken, kunnen AIO’s in elke pc-behuizing worden geplaatst (klein, middelgroot of groot). De aanwezigheid van omvangrijke koellichamen in HSF-koelers betekent echter dat het alleen ideaal is voor grote torens.
Uiteindelijk valt het kiezen van de juiste koelers voor uw CPU uiteindelijk onder uw voorkeur! Hier is een gedetailleerde vergelijking van AIO-en HSF-koelers die u zou moeten helpen bij het kiezen van de juiste voor uw opstelling.
Laatste vergelijking: AIO versus luchtkoeler
