Als u een pc bouwt, wilt u misschien weten of een PWM-ventilator of een DC-ventilator de beste keuze is voor uw CPU en chassis. Het kan ook zijn dat u ontevreden bent over uw huidige ventilatoren en wilt weten of het andere type beter was geweest.
Kortom, een PWM-ventilator is over het algemeen in alle opzichten beter dan zijn tegenhanger, maar het verschil is niet dat belangrijk voor de nieuwste fans. De afmetingen van de ventilator en de modellen zijn uiteindelijk belangrijker. Sommige fabrikanten hebben zelfs DC-ventilatoren gemaakt die beter zijn dan de meeste PWM-ventilatoren.
In mijn computeropstelling gebruik ik een PWM-ventilator voor mijn CPU en vier DC-ventilatoren (3 voor en één achter) voor de chassis.
Wat is een DC-ventilator?

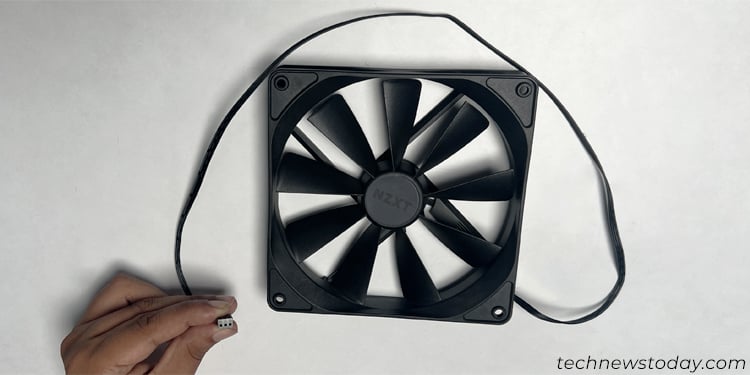

Een (gelijkstroom) DC-computerventilator gebruikt een connector met drie pinnen, waaronder:
Aardingspen 12V-voedingspen Toerentellerpen
De penuitgang van de toerenteller is verbonden met een hall-sensor op het ventilatorcircuit die het magnetische veld gebruikt om het toerental te controleren en of de ventilator is gestopt. Deze pin geeft deze informatie door aan het moederbord. Door de hall-sensor kan de motor ook goed draaien.
De 12V-voeding levert de spanning aan de ventilatormotor. Terwijl de ventilatorsnelheid op een DC-ventilator wordt geregeld, levert het moederbord 12V aan deze pin voor volledige snelheid of een lagere waarde voor een lagere ventilatorsnelheid.
Dus het moederbord moet de spanning naar een DC-ventilator direct verlagen/verhogen om de snelheid te regelen.
Wat is een PWM-ventilator?
Een (Pulse Width Modulation) PWM-ventilator bevat meer circuitelementen zoals een afzonderlijk logisch regelcircuit, oscillatoren, enzovoort. Het maakt gebruik van een 4-pins connector en de pinnen zijn:
Aardingspin 12V-voedingspin Toerentellerpin PWM-pin
De Tachometer-pin geeft de ventilatorinformatie door aan het moederbord, vergelijkbaar met de DC-pin. Al het andere werkt echter op een andere manier.
De voedingspin levert altijd de volledige 12V aan de ventilator. De hall-sensor werkt in combinatie met het PWM-signaal en andere circuitelementen om de ventilatorsnelheid te moduleren.

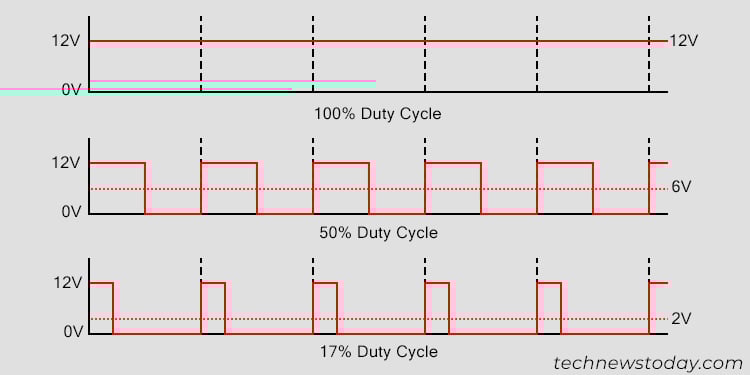

Het PWM-signaal zet de ventilator snel in bepaalde intervallen aan en uit. Deze duty cycle (verhouding van de tijd dat het PWM-signaal of de ventilator AAN staat tot de tijd dat de ventilator UIT staat) is de belangrijkste manier om de snelheid te regelen.
In wezen, als een 12V-ventilator een inschakelduur van 50% heeft (is slechts 50% van de tijd AAN), gebruikt hij een gemiddelde spanning van 6V voor de duur. Dus de snelheid wordt verlaagd tot wat de snelheid zou zijn als het moederbord 6V DC zou leveren aan de ventilator.
Verschillen tussen PWM-en DC-ventilatoren
PWM-en DC-ventilatoren werken met verschillende technologieën. Dus zelfs als deze ventilatoren met dezelfde specificaties een vergelijkbare luchtstroom leveren, hebben andere parameters zoals snelheidsregeling, geluid, stroomverbruik, enzovoort, enkele verschillen.
Snelheidsregeling en minimale snelheid mogelijk
De PWM-ventilatoren bieden over het algemeen een veel betere snelheidsregeling dan DC-ventilatoren, omdat het relatief eenvoudiger is om de duty cycle te regelen dan de ingangsspanning. De nieuwste moederborden bieden echter goede controle, zelfs voor DC-fans. Wat er tegenwoordig toe doet, is de minimaal mogelijke snelheid voor de ventilatoren.
Terwijl het verlagen van de ingangsspanning voor de ventilatoren de motorsnelheid verlaagt, heeft elke motor een minimale spanning nodig om te werken, anders slaat hij af. Voor DC-ventilatoren betekent dit dat er een limiet is aan hoeveel de spanningsregeling de ventilatorsnelheid kan verlagen.
De motoren op PWM-ventilatoren krijgen volledige spanning in elke werkcyclus wanneer de ventilatoren zijn AAN. Dus hun minimaal mogelijke snelheid is veel lager vergeleken met DC-ventilatoren. Het is echter nog steeds onmogelijk om bijna nul toeren te bereiken omdat de motor niet zal draaien als de duty cycle te laag is.
Lawaai
Tegenwoordig hangt het lawaai van de ventilatoren meer af van de afmetingen en de fabricagetechnologie dan van de regelmodus. Met vergelijkbare materialen, afmetingen en productietechnologie zouden PWM-ventilatoren over het algemeen stiller moeten zijn aangezien ze lagere snelheden kunnen bereiken dan DC-ventilatoren.

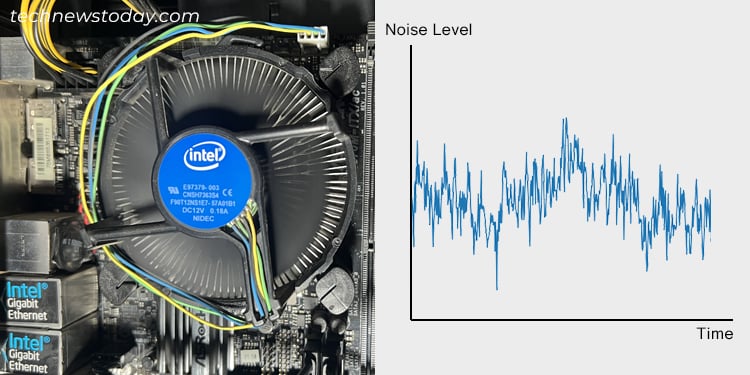

Aan de andere kant, afhankelijk van uw pc-gebruik, het kan zijn dat de ventilator zijn snelheid vrij vaak moet verhogen en verlagen. Dus voor PWM-fans vertaalt dit zich in frequente fluctuaties in het geluid. Een DC-ventilator zorgt voor een constant geluid, dus het is misschien makkelijker om eraan te wennen.
Ook zal de meest luidruchtige ventilator altijd de CPU-ventilator zijn. Dus als je een stillere pc-ervaring wilt, is het altijd beter om grotere en meer case-fans te installeren, ongeacht of ze DC of PWM gebruiken. Op deze manier hoeft de CPU-ventilator niet harder te werken om de CPU-temperatuur op peil te houden.
Energieverbruik en duurzaamheid
PWM-ventilatoren zijn met name energiezuiniger omdat ze over het algemeen op lagere snelheden werken en ook minder lang werken in vergelijking met DC-ventilatoren. Omdat PWM-ventilatoren eigenlijk maar een fractie van de tijd draaien, slijten ze niet zo snel als DC-ventilatoren.
Kosten h3>
In het algemeen kosten PWM-ventilatoren meer om te produceren dan DC-ventilatoren omdat ze extra circuitcomponenten nodig hebben. Bijgevolg zullen ze ook iets meer kosten in hun winkelwaarde.
Het kostenverschil is echter zeer minimaal, vooral als u RGB-ventilatoren gebruikt, aangezien de RGB-LED’s en-controllers een aanzienlijke overhead aan de kosten toevoegen.
Hoe dan ook, als u gebruik wilt maken van veel case-fans om de ruis te minimaliseren en je budget waar mogelijk wilt besparen, kun je voor de DC-fans gaan.
Compatibiliteit
De meeste moderne moederborden hebben 4-pins fan-headers waar je kan PWM-of DC-ventilatoren gebruiken.
Aangezien PWM-ventilatoren echter nieuwere technologieën zijn dan 3-pins DC-ventilatoren, hebben veel oudere moederbordmodellen alleen 3-pins headers. Als u een PWM-ventilator op dergelijke headers aansluit, wordt de PWM-pin onbruikbaar en draait u de ventilator alleen als een DC-ventilator.
Welke ventilator is beter voor mijn pc?
Als we alle verschillen bekijken tussen de PWM-en DC-fans hebben PWM-fans een klein voordeel ten opzichte van DC-fans. Maar het verschil is niet zo groot in het huidige scenario.
Tot slot, als je alleen 3-pins ventilatorheaders op het moederbord hebt, gebruik dan een DC-ventilator. Als je 4-pins headers hebt, is het beter om voor een PWM-header te gaan, maar een DC-ventilator is ook prima. Wat er wel toe doet, is dat je meer dan één chassisventilator gebruikt, vooral voor krachtige rigs, voor de beste luchtstroom en het minste geluid.

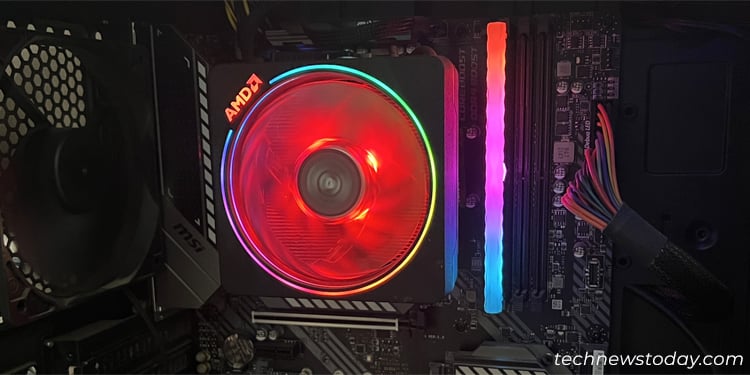

Ook snelheidsregeling is niet zo’n groot probleem voor chassisventilatoren in vergelijking met CPU-fans. Het wordt dus over het algemeen aanbevolen om een PWM-ventilator als CPU-ventilator te gebruiken. U kunt echter elk type ventilator instellen als chassis-of behuizingsventilatoren.
Ventilatoren zijn goedkopere hardwarecomponenten, dus u kunt altijd het ene type ventilator vervangen door een ander als u er niet tevreden mee bent.
