HDMI では公式の最大長が定義されていませんが、実際には制限が存在します。ケーブルの種類、帯域幅、解像度によって、信号が問題なく届く距離が決まります。このガイドでは、実際の HDMI 距離制限について説明し、安定した 4K および 8K の実行のためにアクティブ HDMI またはファイバー HDMI に切り替える必要がある場合を示します。
目次
HDMI ケーブルの実際の最大長
標準のパッシブ HDMI ケーブルは、通常、特に高解像度の場合、信号品質が低下する前に 15 ～ 25 フィートに達します。

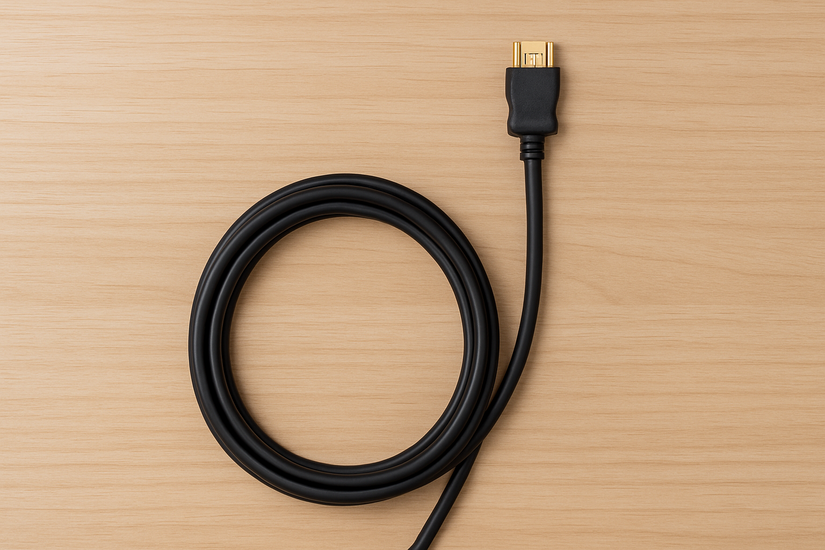

標準パッシブ HDMI ケーブルの制限
パッシブ銅線ケーブルは、短距離ではうまく機能します。安定した 1080p は最大 50 フィート、4K 60 Hz は最大 25 フィート、4K 120 Hz は約 10 ～ 15 フィートの短い長さでのみ期待できます。
HDMI に正式な最大長がない理由
HDMI の仕様は、距離ではなく帯域幅に重点を置いています。メーカーはケーブルの設計方法が異なるため、実際のパフォーマンスはモデルごとに異なります。
解像度と帯域幅が HDMI 距離に与える影響
解像度が高くなると、より多くの帯域幅が必要になり、ケーブルの信号強度は長くなるほど低下します。
1080p 対 4K 対 8K の距離の予想
1080p は、4K や 8K よりも遠くまで到達します。 4K または 8K に移行するユーザーは、予期しないずっと前に距離の問題に遭遇することがよくあります。
リフレッシュ レートによってケーブルのパフォーマンスがどのように変化するか
リフレッシュ レートにより、帯域幅の需要が増加します。 4K 120 Hz 信号は、同じケーブル上で 4K 60 Hz 信号よりもはるかに短い距離を伝送します。

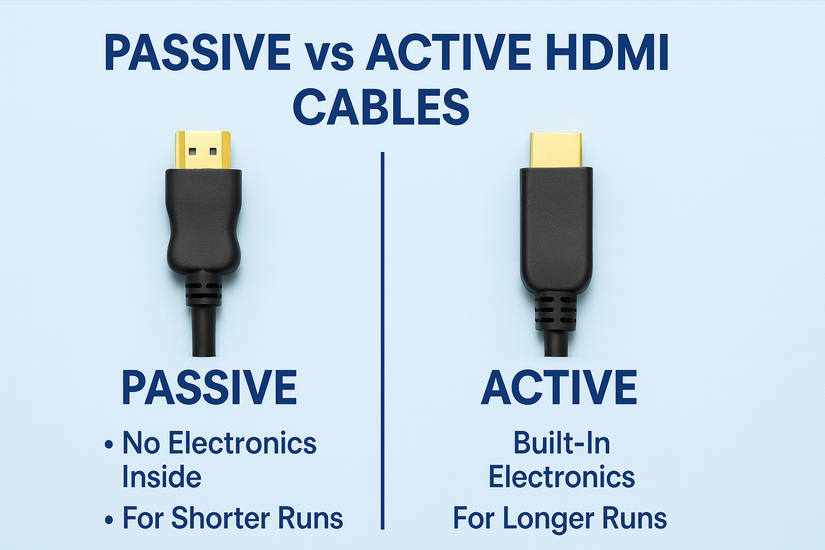

パッシブ HDMI ケーブルとアクティブ HDMI ケーブル
ケーブルの種類は、ブースターなしで信号が伝送される距離に影響します。
アクティブ HDMI ケーブルを使用する場合
アクティブ ケーブルには次のものがあります。信号を強化する内蔵電子機器。 25 ～ 50 フィートなどの中距離での使用に最適です。
パッシブ HDMI ケーブルで十分な場合
パッシブ ケーブルは、短い TV セットアップ、ゲーム デスク、またはシンプルな 1080p レイアウトに適しています。

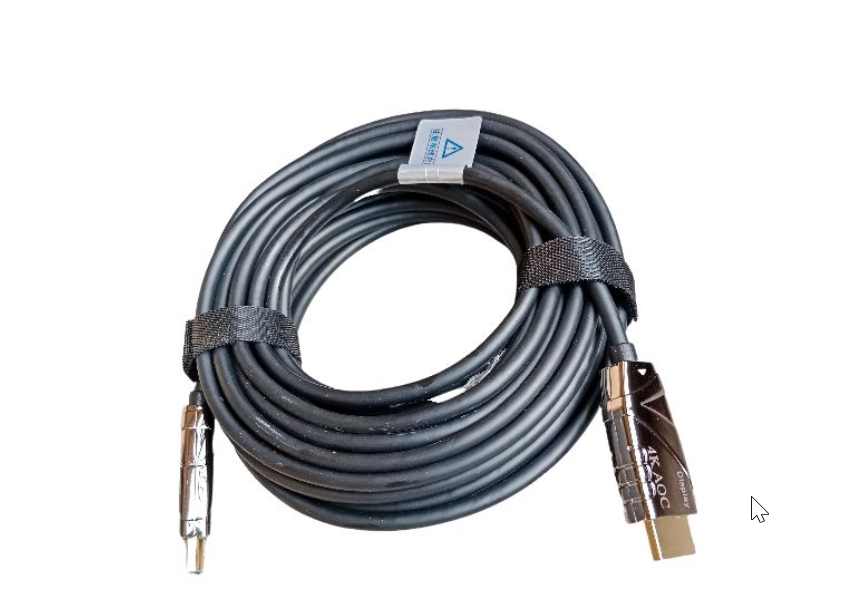

長距離用の光ファイバー HDMI ケーブル
部屋を横切ったり、壁を通してケーブルを配線するユーザーは、ファイバー HDMI に切り替えることがよくあります。
ファイバー HDMI の最大長
ファイバー HDMI は、安定した 4K および 8K 信号を伝送しながら、多くの場合 50 ～ 300 フィートの長距離をサポートします。
ファイバー HDMI が最大の効果を発揮します。違い
プロジェクター、ホームシアターの長時間稼働、およびゲームのセットアップは、ファイバーによって銅線に見られる信号損失が回避されるため、最も効果的です。
HDMI エクステンダー、ブースター、およびリピーター
エクステンダーは、どの銅線ケーブルがサポートするよりも長い距離を必要とするユーザーに役立ちます。

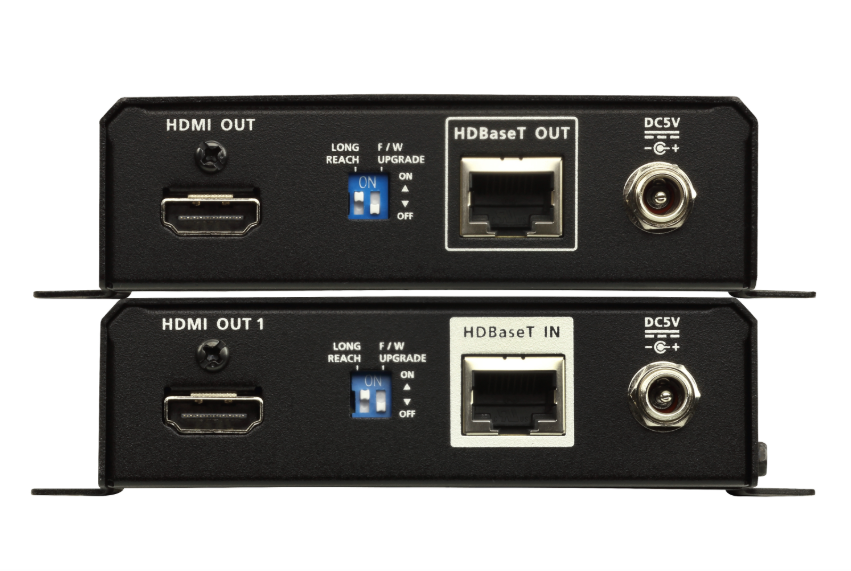

HDMI over Ethernet (HDBaseT)
HDBaseT エクステンダーは、イーサネット ケーブル経由で HDMI を送信し、300 フィートを超える距離をカバーします
HDMI 信号ブースターとリピーター
ブースターは、ケーブル セグメント間の信号をリフレッシュします。長い銅線の中間点に配置します。
壁内および長距離の設置に関する考慮事項
長い設置には、安全な配線と柔軟性が必要です。
CL2/CL3 定格のケーブルを使用する
CL2 および CL3 の定格は、一般的な壁内安全要件を満たしており、熱や電気的干渉からの保護に役立ちます。
将来のケーブル交換に備えた電線管の計画
コンジット ルートにより、ユーザーは壁を再度開けることなく、後で簡単にケーブルを交換できます。
長いケーブルでの HDMI 問題のトラブルシューティング
長距離での信号なしまたはちらつきの修正: ケーブル パスを短くしたり、リフレッシュ レートを下げたり、パッシブ ケーブルをアクティブ モデルに交換したりできます。 HDR、VRR、または ARC ドロップアウトの解決: 高度な機能には強力な帯域幅が必要です。ドロップアウトが発生したユーザーは、多くの場合、ファイバー HDMI アップグレードで問題を解決します。
使用例別の HDMI ケーブルの長さの推奨事項
セットアップが異なると、異なるケーブル タイプが必要になります。
テレビやホームシアターに最適な長さ
ほとんどのテレビは、6 ～ 15 フィートのケーブルで適切に動作します。レシーバーとサウンドバーに 10 フィートを超える長さはほとんど必要ありません。
プロジェクターに最適な長さ
プロジェクターはソースから遠くに設置されることが多いため、ファイバー HDMI が最も安定した結果を提供します。
コンソールや PC ゲームに最適な長さ
Windows 10 で HDMI を使用するには、ハイエンド GPU を搭載した PC と 4K 120 Hz または 8K を使用する次世代コンソールが短いパッシブで最適に動作します。
概要
パッシブ HDMI ケーブルは通常、4K の場合は 15 ～ 25 フィート、1080p の場合は長距離をサポートします。 解像度とリフレッシュ レートが高くなると、使用可能なケーブルの長さが短くなります。 アクティブ HDMI ケーブルは、25 ～ 50 フィートの間で最適に機能します。 ファイバー HDMI は 50 ～ 300 フィートをカバーし、4K および 8K を確実にサポートします。 エクステンダー、ブースター、および適切な壁内計画は、ユーザーが長時間またはより安定したセットアップを構築するのに役立ちます。
距離のニーズと使用予定の解像度を一致させて、適切な HDMI ケーブルを選択できます。短い配線にはパッシブ ケーブルが適していますが、より長いセットアップやより要求の厳しいセットアップにはアクティブまたはファイバー HDMI が役立ちます。
