PSU テスターは、電源装置が PC に安定した電力を供給しているかどうかを確認するのに役立ちます。電源の問題は、多くの場合、ランダムな再起動、起動しない状況、またはコンポーネントの障害を引き起こします。このガイドでは、PSU テスターを正しく接続し、電圧結果を読み取り、PSU を交換する必要があるかどうかを判断する方法を説明します。
作業を開始する前に、ケーブルに触れる前に PSU を壁のコンセントから外してください。残った電気を放電するために数秒待ちます。作業中はユニットを非導電性の表面に置いてください。
これが完了したら、以下のガイドに進むことができます。
1) PSU テスターの機能

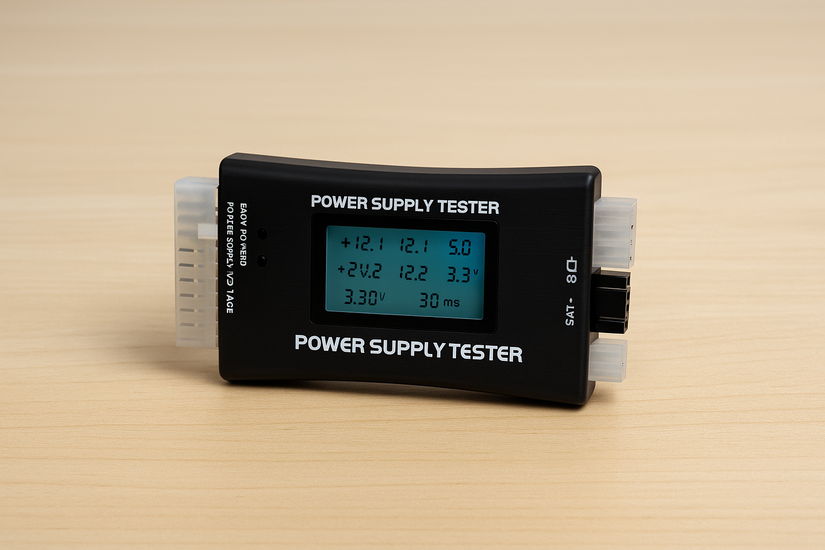

PSUテスターは各レールからの電圧出力をチェックし、ユニットの電源が正しくオンになっていることを確認します。システムの不安定性のトラブルシューティングを行う際に、推測に頼る必要がなくなります。これは、新しいハードウェアと老朽化したハードウェアの両方を診断するのに役立ちます。
2) PSU テスターを使用する必要がある場合
PC の電源が入らない場合、負荷がかかってシャットダウンする場合、または PC の電源が入っていない場合に PSU をテストします。エラー メッセージなしでクラッシュが繰り返されることを示します。障害のあるユニットでシステムに電力が供給されることを避けるために、新しい PSU を取り付ける前にチェックすることもできます。
3) PSU のコネクタを特定する
ほとんどの PSU テスターは、24 ピン ATX コネクタ、CPU 4/8 ピン、PCIe 6/8 ピン、SATA、および Molex をサポートしています。各プラグを識別することで、すべてのレールを正しくテストできるようになります。これにより、周辺機器コネクタの故障の見逃しを防ぎます。
4) PSU テスターの接続方法
ステップ 1: 24 ピン ATX ケーブルを差し込みます

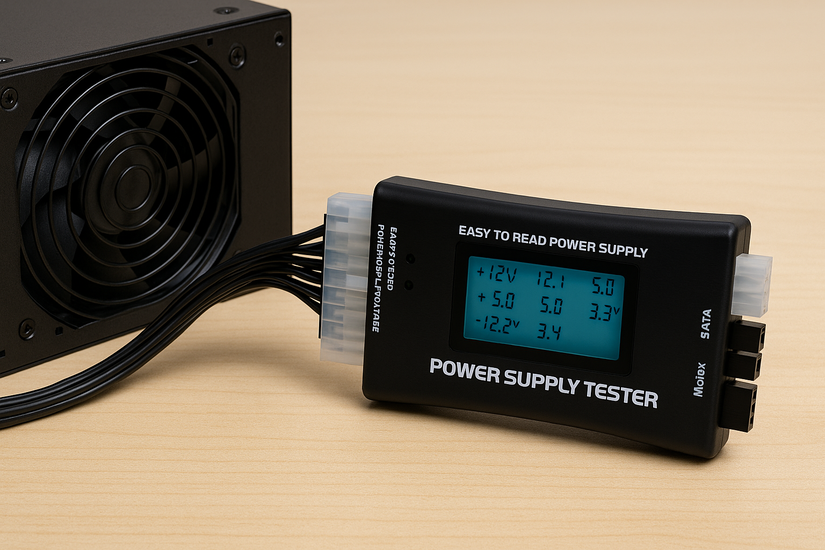

PSU からの 24 ピン コネクタを見つけて、カチッと音がするまでテスターの対応するポートに挿入します。これによりテスターに電力が供給され、メイン電圧表示が有効になります。
ステップ 2: CPU、PCIe、SATA、および Molex ケーブルを接続します
各ケーブルをテスターのラベルの付いたポートに接続し、誤った読み取りを避けるためにコネクタを完全に装着したままにします。これにより、PSU の健全性の全体像が得られます。
ステップ 3: PSU の電源をオンにする

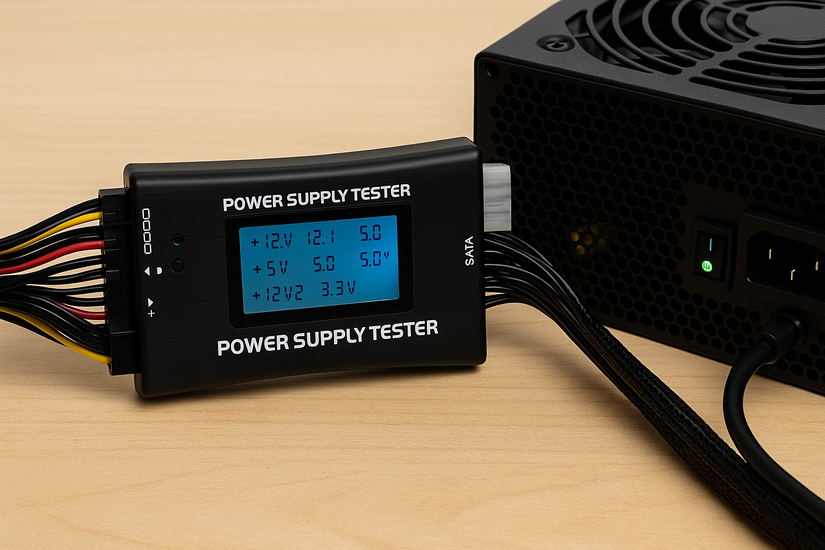

PSU の背面にある電源スイッチを切り替えます。これにより、テスターが点灯し、電圧の読み取り値がすぐに表示されます。何も起こらない場合は、PSU に重大な電源障害が発生している可能性があります。
5) 電圧結果の読み方
許容電圧範囲
+12V レール: ±5% 以内 (通常 11.4V ～ 12.6V) +5V レール: ±5% 以内 (4.75V ～ 5.25V) +3.3V レール: ±5% 以内 (3.15V ～ 3.45V)
これらの範囲は標準の ATX 仕様に一致します。
パワーグッド (PG) タイミング
PG タイミングは、PSU が出力を安定させるまでにかかる時間を測定します。正常な読み取り値は通常 100 ミリ秒から 500 ミリ秒の間にあります。 PG が欠落しているか、この範囲外の場合、PSU は不安定である可能性があります。
異常な電圧の意味
電圧が低い、または一貫性がない場合は、コンデンサの故障または内部コンポーネントの損傷を示唆しています。高電圧はレギュレーターに問題があることを示しており、マザーボードやドライブに損傷を与える可能性があります。範囲外の値は警告サインとしてカウントされます。
6) ATX 3.0 および最新の PSU テスターのメモ

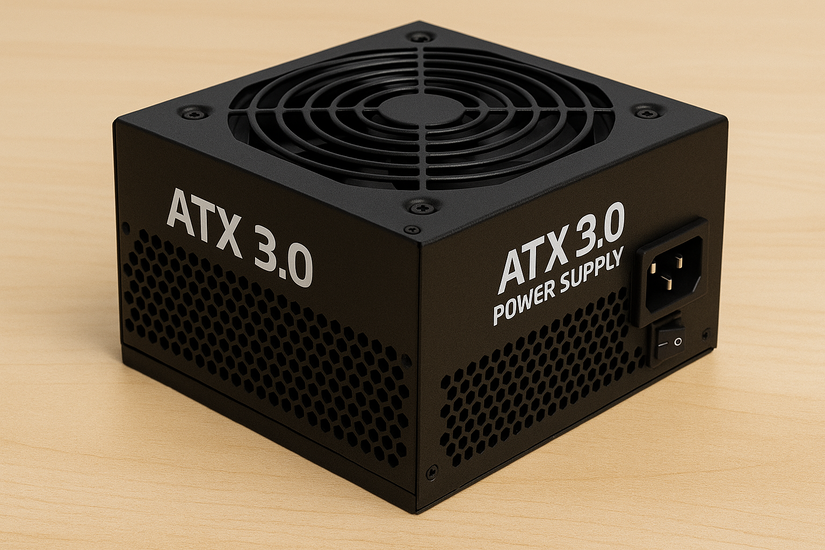

最新の ATX 3.0 電源には、より厳しい過渡負荷要件が含まれています。古いテスターは、PG のタイミングや低電力状態を誤って読み取る可能性があります。最新の PSU および GPU を使用する場合は、テスターが新しい規格をサポートしていることを確認してください。
7) PSU テスターの結果のトラブルシューティング
PSU の電源がオンにならない場合: PSU スイッチがオンに設定されていることを確認し、壁のコンセントと電源ケーブルを確認します。それでも 24 ピンがアクティブにならない場合は、PSU に障害が発生している可能性があります。 いずれかのレールが間違った電圧を示している場合: コネクタの損傷を除外するために、別のケーブルを試してください。読み取りが繰り返される場合、PSU は安定した電力を供給できないため、PSU を交換する必要があります。 電圧は正常でも PC に障害が発生する場合: 問題は、マザーボード、GPU、RAM、または短絡によって発生している可能性があります。テスターは、PSU が問題の原因ではないことを確認します。
ヒント: 追加のレールを個別にテストする
SATA および Molex ラインのテスト: 一部の障害は周辺レールでのみ発生します。これらのレールをテストすると、ドライブとアクセサリに安定した電力が供給されることが保証されます。 GPU の安定性に関する PCIe レールのテスト: GPU 関連の電源障害は、安定した 24 ピンの結果の背後に隠れていることがよくあります。 PCIe コネクタをテストすると、黒い画面の問題や GPU のみのクラッシュを診断するのに役立ちます。
FAQ
PSU テスターはあらゆる問題を検出できますか? テスターは基本的な電圧の安定性をチェックしますが、CPU や GPU の重い負荷をシミュレートすることはできません。
テスターを使用するには PSU を取り外す必要がありますか? PSU を取り外さなくてもテストできますが、最初にすべてのシステム ケーブルを外す必要があります。
PSU テスターはテスターより安全ですか?
概要
PSU テスターは、電源の問題を迅速に診断するのに役立ちます。 最初に 24 ピン ケーブルを接続してから、他のすべてのコネクタを接続します。 安定性については、各電圧レールと PG タイミングを確認してください。 値が正常範囲外の場合は、PSU を交換します。
結論
PSU テスターを使用すると、電源装置が正しく動作するかどうかを迅速かつ信頼性の高い方法で確認できます。これによりハードウェアが保護され、トラブルシューティングの時間が節約されます。 PSU の読み取り値が不安定な場合は、今すぐ交換すると、後で大きな問題が発生するのを防ぐことができます。
