ホーム サーバー ラックをセットアップすると、サーバーとネットワーク機器のための、よりクリーンで安全、そして管理が容易な環境が作成されます。適切に設計されたラックは、機器を安全に保ちながら、エアフロー、ケーブル配線、および保守性を向上させます。
このガイドでは、適切なラックの選択から、ハードウェア、電源、冷却、およびネットワーク コンポーネントの取り付けまで、プロセス全体を説明します。

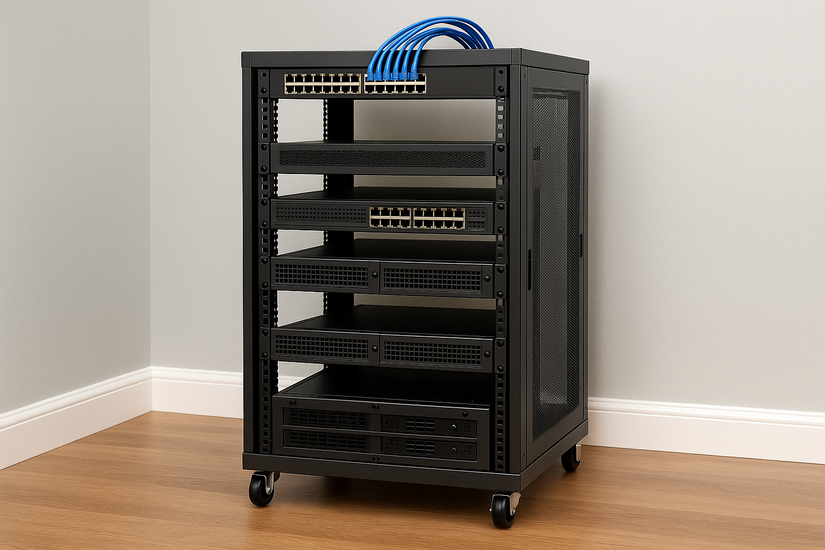

ステップ 1: 適切なラックのサイズとタイプを選択する
ラックの選択によって、現在搭載できる機器の数と、後でどれだけ簡単に拡張できるかが決まります。利用可能なスペースに適合し、ハードウェアの奥行きと重量をサポートするラックを選択してください。
利用可能なスペースを測定する
購入する前に、高さ、幅、奥行きを確認してください。適切にフィットすると、通気の問題が回避され、ラックを所定の位置に安全に移動できます。
重量、奥行き、および機器の互換性を確認します
UPS ユニット、サーバー、およびスイッチの奥行き定格を確認します。レールの互換性を確認して、取り付けの問題を回避します。
ステップ 2: 冷却、エアフロー、騒音制御を計画する
適切なエアフローにより過熱が軽減され、寿命が向上します。騒音制御により、ラックはホーム オフィスや地下室に実用的になります。
涼しく低湿度の場所を選択してください
温度が安定し、空気の流れに十分なスペースがある場所を選択してください。換気のないクローゼットは避けてください。
ファンとケーブル配線で空気の流れを改善します
可能な場合は、前から後ろへの空気の流れを使用します。クリーンなケーブル経路により、冷気がコンポーネント間を自由に移動できます。
家庭環境の騒音を低減
静音モードのファン、振動パッド、および消音パネルにより、全体的な騒音が低減されます。これらの追加により、24 時間年中無休のハードウェアの煩わしさが軽減されます。
ステップ 3: 配電およびバックアップ システムを設置する
安定した電力により、ホーム ラボのスムーズな動作が維持され、停電から保護されます。

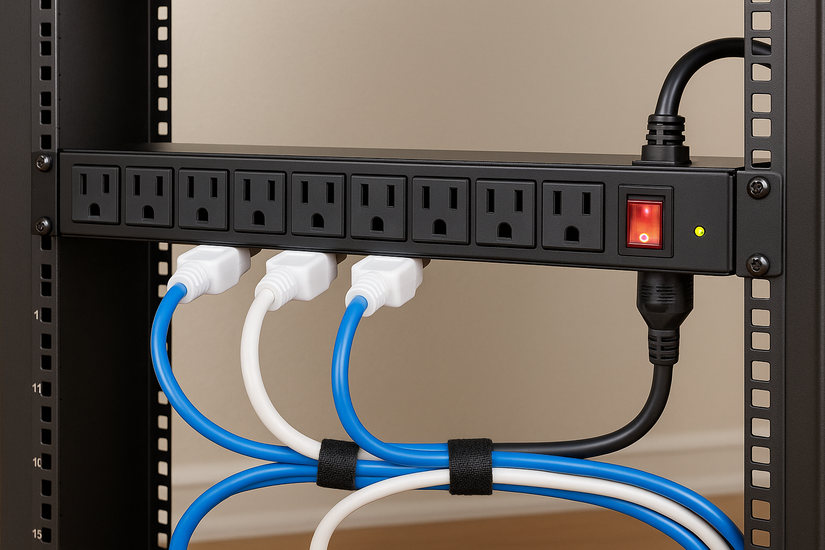

PDU を取り付け、電力を安全に配線します。
ラックマウント PDU により、電源配線が簡素化され、コードが整理されます。バランスのとれた負荷により、ブレーカーのトリップを防ぎます。
バッテリー バックアップ用に UPS を追加する
UPS は、電力損失や電圧スパイクから機器を保護します。これにより、システムの電源を安全に切るのに十分な時間が得られます。
ステップ 4: ハードウェアを安全に取り付ける
適切に階層化されたラックにより、冷却とケーブルの流れが改善されます。
レールとシェルフを取り付ける
レールはサーバーを直接サポートし、シェルフはラック ブラケットのないハードウェアを処理します。適切な水平調整により、安全に取り付けることができます。

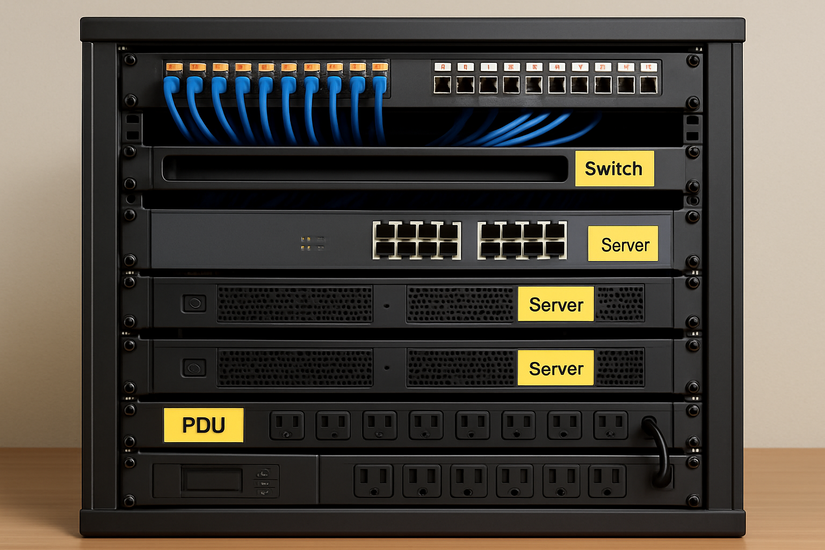

サーバー、スイッチ、ファイアウォールを取り付けます
安定させるために、重い機器は底部近くに置きます。ケーブルをきれいにドロップできるようにスイッチを上部近くに取り付けます。
安全な小型アクセサリ
モデム、NUC、Raspberry Pi ユニットは、棚やベルクロ マウントにきちんと収まります。これにより、すべてにアクセスできるようになります。
ステップ 5: ネットワークとスイッチ レイアウトをセットアップする
強力なネットワーク レイアウトにより、迅速なトラブルシューティングと簡単なアップグレードがサポートされます。
スイッチの配置とポートの使用を計画する
ポートにすぐにアクセスできる場所にスイッチを配置します。ポートにラベルを付け、単純なポート マップを維持します。
基本的なネットワークを構成します。
サーバーに静的 IP を設定し、組織の VLAN を計画します。これにより、競合が排除され、トポロジが予測可能になります。
ステップ 6: 信頼性とエアフローを確保するためにケーブルを整理します。
適切なケーブル管理により、負担が防止され、メンテナンスが迅速化されます。
垂直および水平ケーブル マネージャーを使用する
ケーブル マネージャーにより、ラック構造が強化され、配線の緩みが防止されます。コンポーネント間のエアフローを改善します。
すべてに明確なラベルを付けます
ケーブル、ポート、PDU に明確なタグを付けます。整理されたラベル付けにより、将来の変更時の推測を回避できます。
ステップ 7: 電力、温度、稼働時間を監視する
監視により、問題を早期に発見し、予期せぬダウンタイムを防ぐことができます。
温度およびネットワーク監視ツールを使用する
シンプルなダッシュボードには、システム温度とネットワーク負荷が表示されます。これらのメトリクスを追跡することで、長期にわたってラックの安定性が維持されます。
ステップ 8: 将来のアップグレードを計画する
成長に備えて計画を立てると、費用が節約され、ラック全体の交換が回避されます。
拡張用のスペースを残しておく
ストレージ アレイ、新しいスイッチ、または将来のサーバー用にいくつかの U スペースを予約します。拡張スペースにより、構築の柔軟性が維持されます。
モジュラー コンポーネントを選択
モジュラー PDU、シェルフ、レールにより、将来の変更が簡素化されます。これらの追加により、アップグレード時の労力が軽減されます。
安全性とメンテナンスのベスト プラクティス
ファンを掃除し、ケーブルの歪みを確認する: ほこりやケーブルの緩みにより、熱が増加し、ハードウェアが損傷する危険があります。素早い洗浄により、すべてが安定した状態に保たれます。 配電を定期的に確認する: PDU の負荷をチェックして、バランスの取れた使用を確保します。安定した電力によりパフォーマンスが向上し、シャットダウンが減少します。
概要
スペースを測定し、互換性のあるラックを選択してください。 ラックを、騒音が制御された涼しく換気された場所に置きます。 安定した電力を得るために PDU と UPS を設置します。 レールまたはシェルフを使用してサーバー、スイッチ、およびアクセサリを取り付けます。 ネットワークケーブルと電源ケーブルには明確なラベルを付けて配線します。
結論
サーバー ラックを適切に計画すると、ホーム ラボがよりクリーンで涼しく、より信頼性の高いものになります。電源、エアフロー、ケーブルのレイアウトが整理されているため、システムはスムーズに動作し、アップグレードが容易になります。
ほとんどのセットアップはインストール後 1 日以内に安定するため、ダウンタイムなしでサービスの実行を開始できます。
