ATX マザーボードは、現在でもほとんどのデスクトップ PC が使用している標準のレイアウトとサイズを定義します。このフォーム ファクターを理解することで、互換性のある部品を選択し、取り付けミスを回避し、将来のアップグレードを自信を持って計画することができます。このガイドでは、マザーボードについて知っておくべきことをすべて説明し、よくある質問に答えます。
1) ATX 標準について理解する
ATX は、Advanced Technology eXtended の略で、古い AT フォーマットを置き換えるために Intel が 1995 年に導入した仕様です。サイズ、ネジの配置、電源コネクタ、コンポーネントのレイアウトに関するルールを設定し、ケース、電源、マザーボードがすべてシームレスに収まるようにします。
ATX の寸法とレイアウト

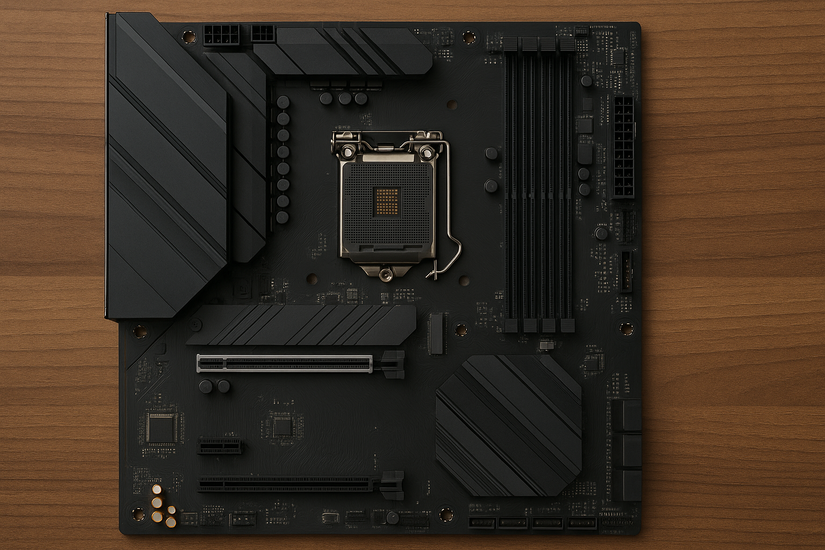

標準の ATX マザーボードのサイズは 305 × 244 ミリメートル (12 × 9.6 インチ) です。このレイアウトには、グラフィックス カードまたは拡張カード用の複数の PCIe スロット、最大 4 つの RAM スロット、ファンとストレージ用の多数のヘッダーが含まれています。そのサイズにより、エアフローとケーブル管理を改善するためのより多くのスペースがビルダーに提供されます。
ATX マザーボードの主な機能
フルサイズの ATX ボードは、高度な電力供給システムをサポートし、複数のM.2 スロット、およびハイエンド CPU 向けの強力な VRM。多くの場合、USB-C、オンボード Wi-Fi、強化された GPU スロットなどの豊富な接続オプションが含まれています。そのため、拡張の柔軟性が求められるゲーム、ビデオ編集、生産性向上のビルドに最適です。
2) ATX とその他のフォーム ファクター
マザーボードには、ATX、Micro-ATX、Mini-ITX などのさまざまなフォーム ファクターがあります。違いは主に、ボードのサイズ、拡張性、さまざまな PC ケースとの互換性に影響します。
ATX と MICRO-ATX
Micro-ATX ボードは小型で、多くの場合安価ですが、通常、搭載されている PCIe スロットと RAM オプションが少なくなります。拡張が最優先事項ではない、コンパクトなビルドや低予算のビルドに最適です。ただし、後から GPU やキャプチャ カードを追加する場合は、ATX ボードのほうが柔軟性が高くなります。
ATX と MINI-ITX の比較
Mini-ITX ボードの寸法はわずか 170 × 170 mm で、小型フォームファクタのケースに収まります。ポータブルまたはミニマリストのビルドに最適ですが、PCIe スロットが 1 つしかなく、冷却オプションが限られています。より多くのストレージや複数の GPU を必要とするビルダーは通常、ATX を使い続けます。
3) ATX 標準はどのように進化してきたか
ATX は、増大する電力需要と効率要件を満たすために、いくつかの改訂を経てきました。主なマイルストーンには、ATX12V、ATX 2.x、および現在のデスクトップ ビルドで使用されている最新の ATX 3.0 および ATX12VO 規格が含まれます。
ATX 3.0 の新機能
ATX 3.0 では、最新のグラフィックス カードをサポートする更新された 16 ピン PCIe 5.0 コネクタが導入されています。また、電力効率の向上とより厳格な負荷規制も導入されます。 2025 年にアップグレードするビルダーは、長期的な互換性のためにマザーボードと電源の両方が ATX 3.0 をサポートしていることを確認する必要があります。
4) 2025 年の ATX マザーボードの選択
購入する前に、マザーボードが CPU ソケットとチップセットに適合していることを確認してください。 RAM サポート、利用可能な PCIe スロット、背面 I/O ポートを確認します。また、ケースがフルサイズの ATX ボードをサポートし、電源が最新の GPU に適切なコネクタを備えていることも確認してください。
ビルド準備チェックリスト
CPU ソケットとチップセットの互換性を確認します。 ケースがフルサイズの ATX マウント ポイントをサポートしていることを確認してください。 PSU に ATX 3.0 または ATX12V コネクタがあることを確認してください。 少なくとも 4 つの RAM スロットと複数の M.2 ポートを確認します。 オーバークロックを計画している場合は、VRM の品質を検査してください。 ご使用の CPU 世代の BIOS とファームウェアのサポートを確認してください。
避けるべきよくある間違い
新しいビルダーは、ATX ボードと Micro-ATX 用に作られたケースを組み合わせる場合があり、これがフィットの問題を引き起こします。最新のコネクタが備わっていない PSU を購入したり、CPU サポートを保証する BIOS アップデートをスキップしたりする人もいます。システムを組み立てる前に、必ずハードウェア リストを確認してください。
5) ATX マザーボードの利点と制限
ATX ボードは、優れた拡張性、優れた冷却能力、信頼性の高い電力供給を提供します。主な欠点は、物理的なサイズ (ミッドタワーまたはフルタワー ケースが必要) と、コンパクト モデルに比べて価格が高いことです。それでも、ほとんどのゲームやクリエイティブなセットアップでは、ATX が最もバランスの取れた選択肢であることに変わりはありません。
ATX マザーボードに関するよくある質問
ATX とは何の略ですか? これは、1995 年に導入されたインテルの長年のマザーボード標準である Advanced Technology eXtended を意味します。
ATX マザーボードはどのようなケースにも適合しますか? ATX フォーム ファクターをサポートするケースのみに限られます。購入前に必ずケースの仕様をご確認ください。
ATX ボードはゲームに適していますか? はい。通常、これらには、より優れた電力供給と、GPU および NVMe ドライブ用のより多くの拡張スロットが含まれています。
ATX は 2025 年でも意味がありますか? もちろんです。コンパクト システムの台頭にもかかわらず、ATX は依然としてパフォーマンス デスクトップ ビルドの主要な標準です。
概要
ATX は、フルサイズ デスクトップ マザーボードの物理的および電気的標準を定義します。 305 × 244 mm のレイアウトは、複数の GPU、RAM スロット、および高エアフローをサポートします。 ATX は、パフォーマンスと拡張性の面で最も柔軟な選択肢です。 最新の ATX 3.0 ボードは、電力効率と GPU の互換性を向上させています。 構築する前に、ケース、PSU、ソケットの互換性を確認してください。
結論
ATX マザーボードは、2025 年のデスクトップ PC の構築方法を定義し続けます。そのバランスのとれた設計、豊富な拡張オプション、強力な電力供給により、妥協のないパフォーマンスを必要とするゲーマー、クリエイター、プロフェッショナルにとって好ましい選択肢となっています。
テクノロジーの進化に伴い、最新の ATX ボードは PCIe 5.0、DDR5 メモリ、および ATX 3.0 などの改善された効率規格をサポートするようになりました。信頼性の高いコンポーネントを備えたものを選択すると、システムは将来の CPU や GPU との互換性を維持できます。
