マザーボードのフォームファクターは、物理的寸法、取り付け穴、ケース/電源の互換性を決定する重要な仕様です。これにより、すべてのハードウェア コンポーネントがニーズに完全に一致することが保証されます。
現在、ほとんどのメーカーがATX 標準に準拠しているため、PC の構築とアップグレードが愛好家にとって簡単になっています。ただし、独自のユーザーの要求に応える非標準または独自のフォーム ファクターも存在します。

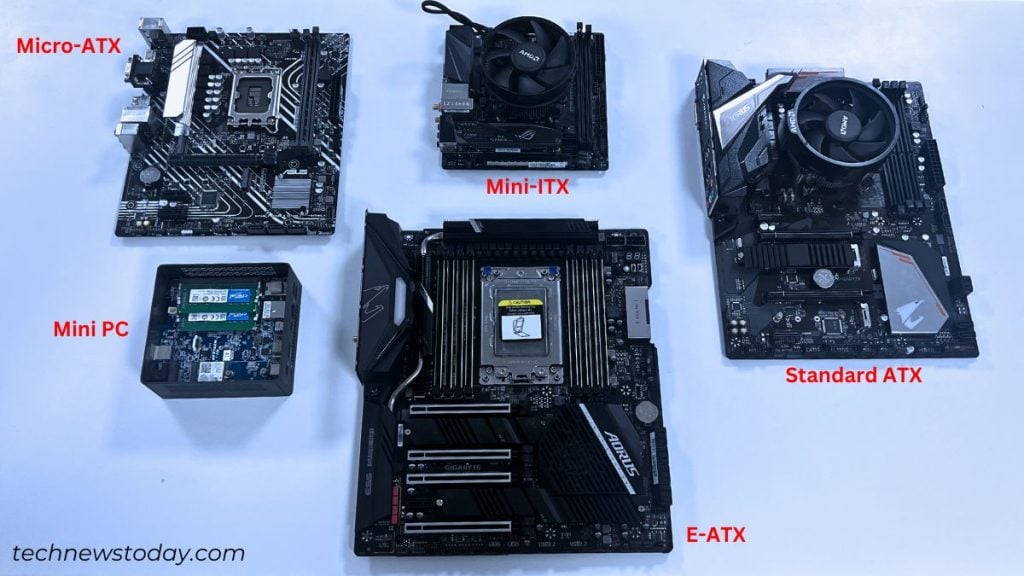

ほとんどのユーザーは ATX 標準を好みます。中でも、フルサイズ ATX、Micro-ATX、EATX、Mini-ITX が最も人気があります。
でも心配しないでください。この記事をこれら 4 つのマザーボード サイズだけに限定するつもりはありません。快適にご利用いただけるよう、すべてのフォーム ファクターをそれぞれのファミリーに分類しました。これは、使用例と互換性をよりよく理解するのに役立ちます。
ATX ファミリ
Advanced Technology eXtended (ATX) から始めましょう。 ）。これは、今日の日付で最も人気のあるフォームファクターです。 Intel によって開発され、さまざまなサイズがあり、それぞれがさまざまなユーザーのニーズに応えます。
ATX は古い設計に取って代わりました (XT、AT、Baby-AT、およびLPX) が「事実上の標準」となっています。ただし、これは、前述のフォーム ファクターのいずれかと下位互換性があるという意味ではありません。
これにはいくつかのリビジョンがあり、最新のものはATX 3.0 です。各バージョンは、電力供給、スパイク処理などの点で改善されています。
強力で熱心なハイエンド、ローエンド、さらにはサーバー システムの構築を検討している場合でも、このファミリーは次の機能を統合します。いろんなタイプ。中でも、最も人気のあるバリエーションは、標準 ATX、microATX、拡張 ATX です。
移行する前にそれぞれの見出しに続いて、現在使用されている最も一般的なタイプとその違いをまとめます。
<表>フォーム ファクター寸法 (mm)ケースの互換性最大。拡張スロット最大数。 DIMM スロットの数いいえ。取り付け穴の数 (最大)最適ATX305 × 244フルタワーおよびミッドタワー749標準デスクトップ用マイクロ ATX244 x 244 フルタワー、ミッドタワー、およびマイクロ ATX 429 低予算ビルドEATX固定標準なし (最大幅=330 mm) フルタワーまたは EATX7810 サーバーおよびワークステーション
ATX フォーム ファクターの一般仕様
標準 ATX

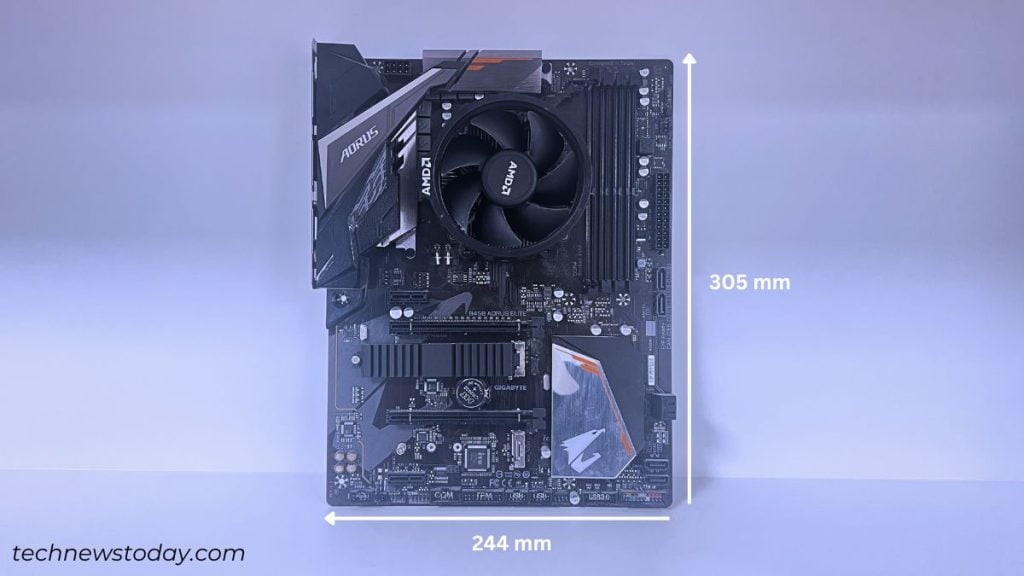

ATX と呼ばれる場合、通常は標準バージョンを指します。長方形のデザインになっており、 サイズは長さ305mm、幅244mmです。以下の GIGABYTE B450 AORUS ELITE のデモを見ると、そのサイズについてより詳しく理解できるはずです。
これはフルサイズのバージョンですが、ミニサイズのバージョンも導入されました ( >284mm × 208mm）。残念ながら、これは標準にはならず、ATX 2.1 仕様から完全に削除されました。
拡張カードは、利用可能ないくつかの拡張スロット (最大 7 つ) に直接接続できます。仕様による）。ただし、これはメーカーと使用するチップセットによって完全に異なります。
フルサイズの ATX ボードには、多数のスロットやスロットを収容するのに十分な比較的大きなスペースがあることを理解してください。ポートです。これらには通常、4 つの DIMM スロット、6 ～ 8 つの SATA ポート、より多くのヘッダー/コネクタ、より大きなヒートシンクの互換性、および追加機能が含まれます。
さらに、最大 70 W の電力を消費し、高品質 VRM デザイン。したがって、これはオーバークロック愛好家にとっても適切な選択です。

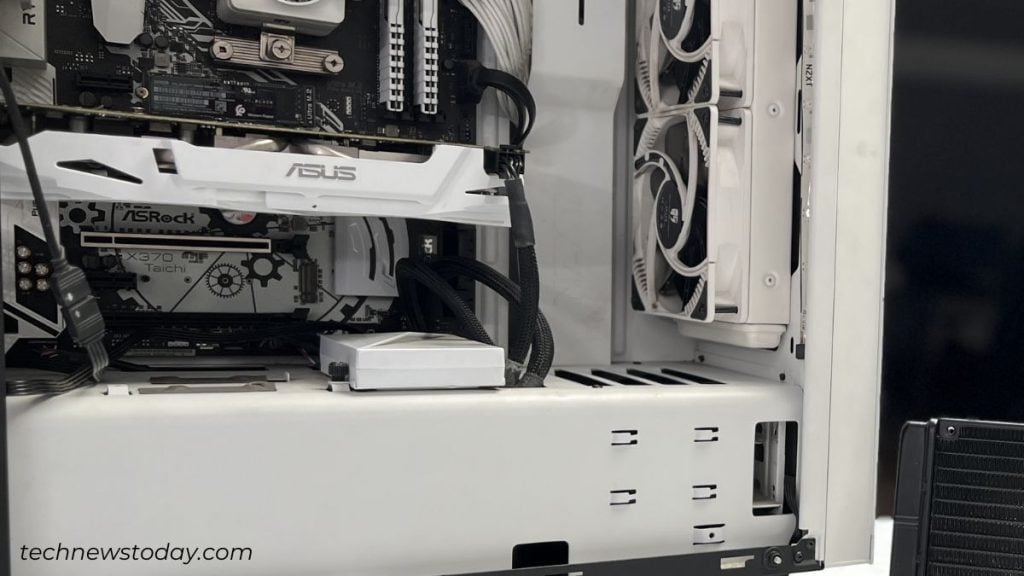

ATX マザーボードにグラフィックス カードを取り付ける場合は、十分なヘッドルームがあるケースを使用するようにしてください。
ATX ボードにはいくつかの制限があります。 。たとえば、拡張カードの取り付けを計画している場合は、PC ケースに十分な余裕がある必要があります。明らかに、スモール フォーム ファクターのケースとは互換性がありません。
コンポーネントの配置により発熱が増加し、これがインテルがBTX フォーム ファクターを導入した理由です。後者は構造設計と冷却の点では確かに優れています。ただし、計画どおりに ATX フォーム ファクターを置き換えることはできませんでした。
Micro ATX
フルサイズの ATX はすでに最良の選択肢ですが、それを求めるユーザーのニーズを満たしていません。 低コストのミッドエンドビルドです。また、Mini-ATX では需要が満たされず、より優れたソリューションである Micro ATX または mATX が導入されました!

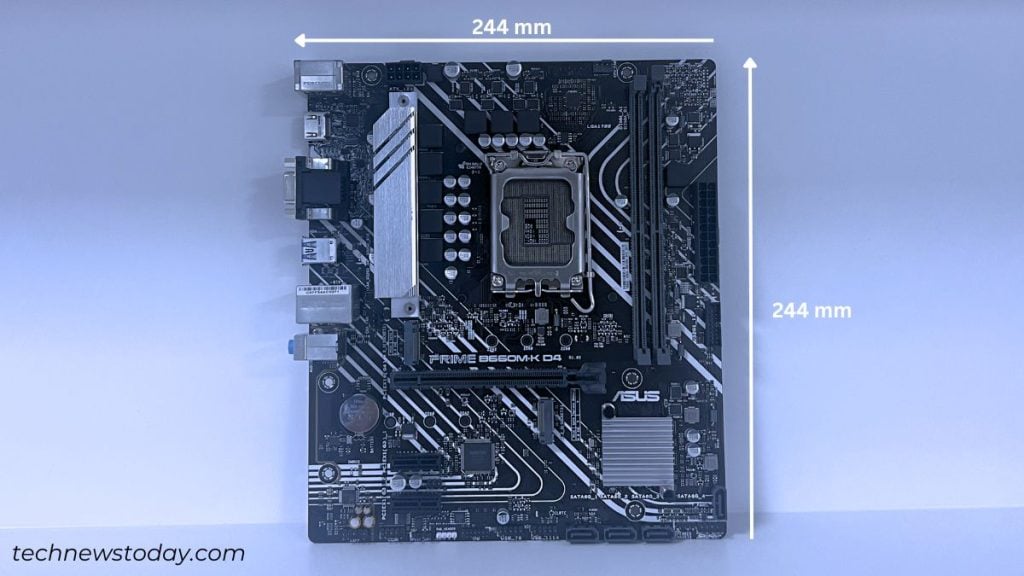

ATX の原理に従っていますが、サイズは比較的小さいです。すべてのボードは正方形で、 物理的寸法は244 mm x 244 mmです。 microATX ボードがどのようなものかを明確に理解するには、以下の ASUS PRIME B660M-K D4 をチェックしてください。
とはいえ、これらのマザーボードはフルタワー および ミッドタワー ケース (12 ～ 14 インチの範囲のもの)。 ATX 標準の取り付け穴の位置に準拠しているため、問題は発生しません。
最大 4 つの I/O バス拡張スロットが統合されています。 Plus は小型の PSU フォームファクターを利用しています（ATX ではなく、SFX/TFX のみ）。大幅なコスト削減が期待されるかもしれませんが、これもメーカー、チップセット、ビルドの品質によって異なります。
インテルはFlex-ATX 仕様さえ開発しました。フルサイズ ATX (229 mm × 191 mm) より 41% 小さい。これらのボードには最大 1 つの拡張スロットが付属しています (ほとんどの場合、拡張スロットはありません)。ただし、ATX と完全な互換性がありました。
拡張 ATX
ATX ファミリの標準バージョンとマイクロ バージョンはすでに人気があります。しかし、これではサーバーとマイクロ ATX のニーズは明らかに十分ではありません。
このようなユーザーは通常、クアッド チャネル メモリ構成、複数のグラフィックス カード、さらにはデュアル プロセッサを求めます! サーバー システムを計画している場合は、eATX を選択するのが最善です。
これらのマザーボードは、8 つの DIMM スロット、7 つの拡張スロット、および 8 つを超える SATA ポートを統合できます。
ただし、正式な「拡張 ATX」規格はありません。したがって、物理的な寸法はマザーボードのモデルによって完全に異なります。これらのボードのほとんどは、高さが標準の ATX ボードと同じで、主に幅が異なります。

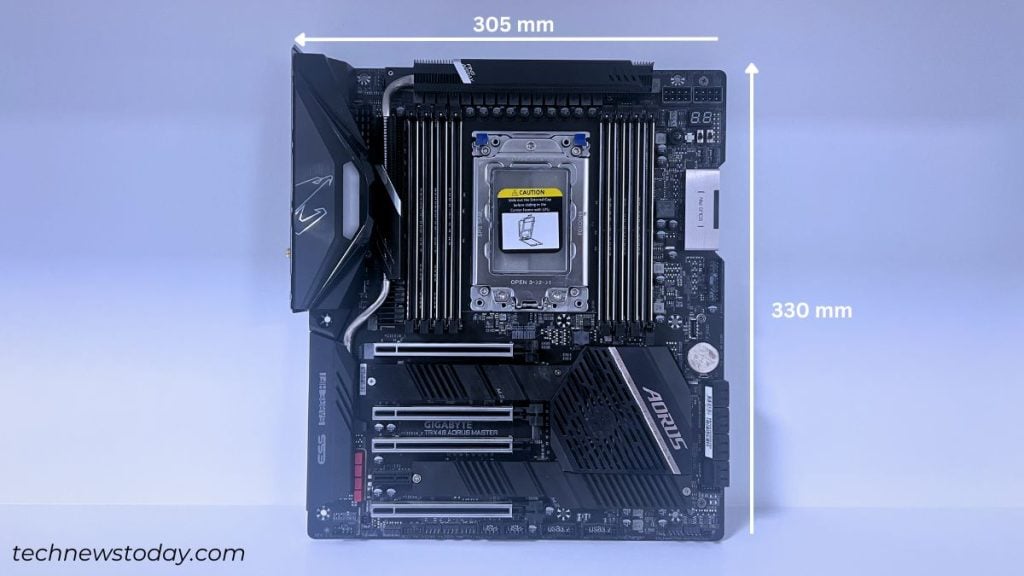

しかし、常にそうとは限りません。私のGIGABYTE TRX40 AORUS MASTERを見てください。
この E-ATX ボードのサイズは305 mm x 260 mmです。あなたのものは違うかもしれません。正確な寸法を確認するには、モデルの技術仕様ページにアクセスすることを強くお勧めします。
Supermicro/ASUS の eATX 規格を採用するマザーボードは通常、305 mm × 330 mm
その他の ATX バリエーション
MSI、Gigabyte、Foxconn、EVGA、Supermicro などのいくつかのメーカーが登場しています。独自の独自規格または半独自規格を採用しています。これらには、EE-ATX、Ultra ATX、XL-ATX が含まれます。
前述のすべては ATX 標準に従っていますが、ボードは比較的大型です。また、EATX などのワークステーションおよびサーバー システムで主に使用されます。
上で簡単に説明した他のすべての ATX バリエーションの基本仕様を見てみましょう。
その他の ATX バリエーションとその使用例
ITX ファミリ
これまでに説明しましたデスクトップやサーバー システムのほとんどのフォーム ファクターに対応していますが、より小型のリグを構築したい場合はどうすればよいでしょうか?これらのニーズに応えて、VIA Technologies プラットフォーム ソリューション部門は ITX フォーム ファクターを導入しました。
当初、これは Flex-ATX ボードに代わるものとして提案されました。 6% 小型化した215mm × 191mmのデザインが提案されました。ただし、標準 ITX バージョンはリリースされませんでした。
代わりに、VIA はmini-ITX デザインを考案しました。これも最も優れたデザインの 1 つです。現在人気のフォームファクタ。小型ながら ATX 規格にも匹敵します。
その他、薄型の Mini-ITX、Nano-ITX、Pico-ITX も豊富に使用されています。各 ITX マザーボードの詳細な説明に進む前に、一般的な仕様を次に示します。
<表>フォーム ファクター寸法 (mm)いいえ。 DIMM スロット数 (最大)いいえ。拡張スロット数 (最大)使用例Mini-ITX170 × 170 21 コンパクトでポータブルなゲーミング コンピューター薄型 Mini-ITX170 × 170 21 シンクライアント PCNano-ITX120 × 120 21DVR、車載 PC、セットトップ ボックス、メディア センターPico-ITX100 × 7211主に ARM アーキテクチャを利用したシステムで使用Mobile-ITX75 × 45 mm11輸送、軍事、および医療ベースの組み込みシステムNeo-ITX170 × 85 × 35 mm11組み込みシステム
ITX フォーム ファクターの一般仕様
Mini ITX

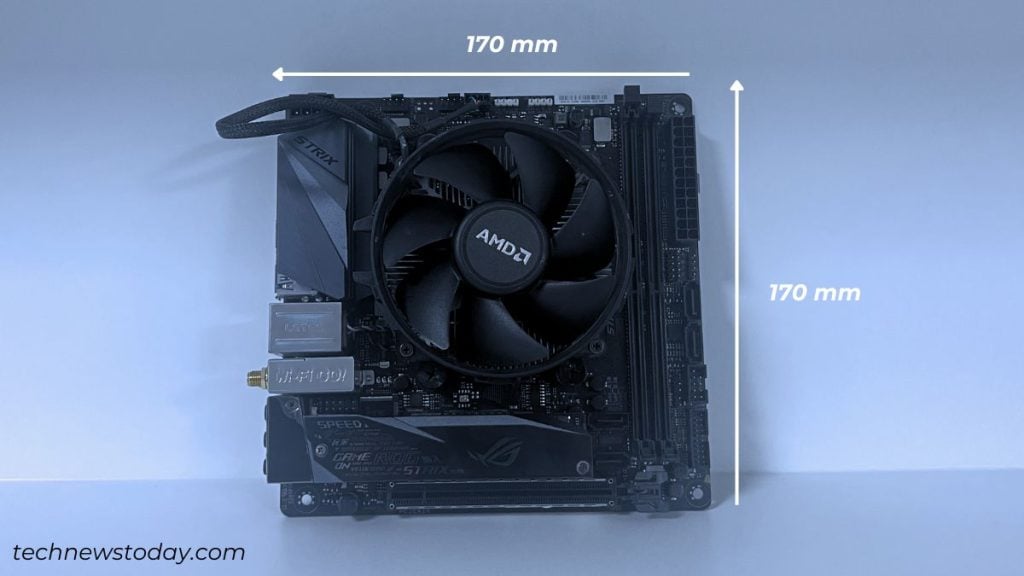

名前が示すように、これは最小の幅と奥行きの寸法である 170 mm × 170 mm の小型フォーム ファクタです。これは、Flex-ATX フォーム ファクタよりも約 34% 小さいです。
それにもかかわらず、I/O シールドはまったく同じままで、機能がまったく削減されません。そのため、 小型フォームファクタであっても標準的なATX マザーボードより優れている場合があるのです。ただし、これはマザーボードのチップセットに完全に依存します。
たとえば、ROG STRIX B550I-GAMING マザーボードには USB BIOS フラッシュバック機能が含まれています。しかし、他の ASUS モデル (ATX モデル)、ROG STRIX B450-F GAMING または PRIME B450-PLUS には、そのような機能は統合されていません。
上記の例から、Mini-ITX 形式であることに気づいたかもしれません。通常、これらの要素はチップセット名の「I」に統合されます。
スペースをより適切に管理するために、これらのマザーボードには通常少ない数の I/O ポートが搭載されています。 DIMM/拡張スロットとヘッダー。そのサイズのおかげで、あらゆる種類のケースに簡単に取り付けることができます。
見た目を良くするには、mini-ITX フォームファクタを選択するのが最善ですが、NAS や他の SFF と互換性があるので心配する必要はありません。強い＞。

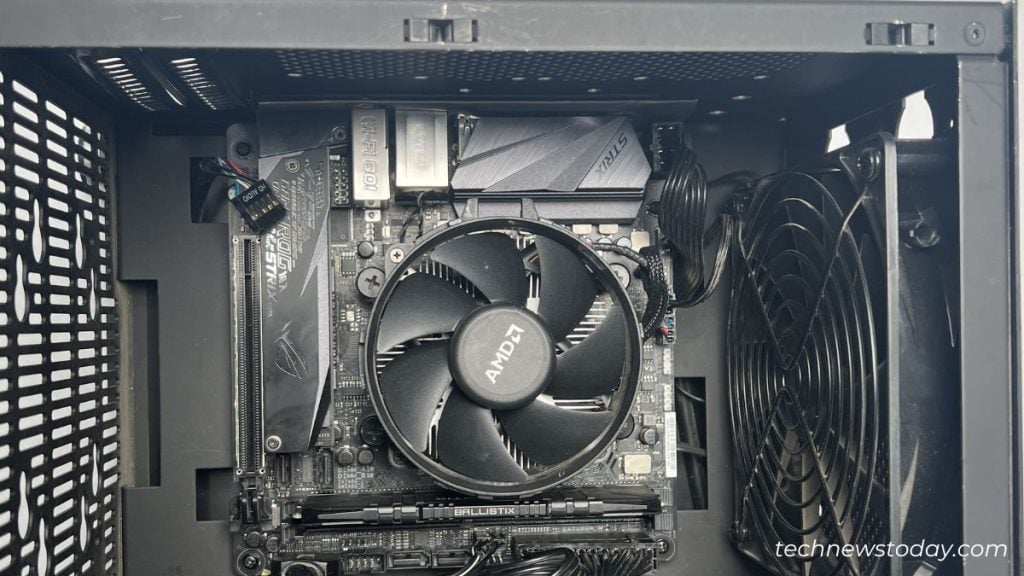

Mini-ITX ケース内の Mini-ITX マザーボード
通常、これらのマザーボードの電源にはTFX PSU が使用され、将来のアップグレードは非常に困難です。
以前は、特に VIA から入手できる Mini-ITX ボードは少数しかありませんでした。しかし現在では、すべての人気マザーボード メーカーが同じマザーボード モデルの異なるバージョンを発表していることがわかります。
たとえば、ROG STRIX B450-F GAMING と ROG STRIX B450-I GAMING は両方とも同じチップセットを使用します。違いは、前者が ATX ボードであるのに対し、後者は ITX ファミリに属していることです。
Thin Mini ITX
シン クライアント PC の構築を検討している場合Thin Mini-ITX を選択するのが最善の策でしょう。ただし、そのようなマザーボードは非常にまれです。私の集中的な調査によれば、私が見つけたのはのみですASUS と Gigabyte はこのフォーム ファクタを提供しています。
薄型Mini-ITX フォーム ファクターのギガバイト マザーボード
寸法に関しては、この 2 つの間に微妙な違いはありません。ただし、薄型設計を採用するために、I/O ポートの数は減ります。また、SODIMM スロットも使用します (ラップトップのマザーボードと同様)。
では、すべてのノートブック コンピューターは Thin Mini ITX ボードを使用しているのでしょうか?いいえ。
ラップトップに関しては、「標準」 フォーム ファクタはありません。これは使用するモデルによって完全に異なります。
その他の小型フォーム ファクター
VIA は、Nano-ITX、Pico-ITX、Mobile の形でさらにいくつかのマザーボード サイズも導入しています。-ITX と Neo-ITX です。両者は寸法の点で異なるだけでなく、特定の使用例も異なります。
簡単に言うと、Nano-ITX は主にメディア センター で使用されます。トップボックスです。物理的な寸法は約120 × 120 mmです。
Pico-ITX (100 × 72 mm) と Mobile-ITX (75 × 45 mm) は比較的使用頻度が低くなります ( のみ)組み込みシステム))。

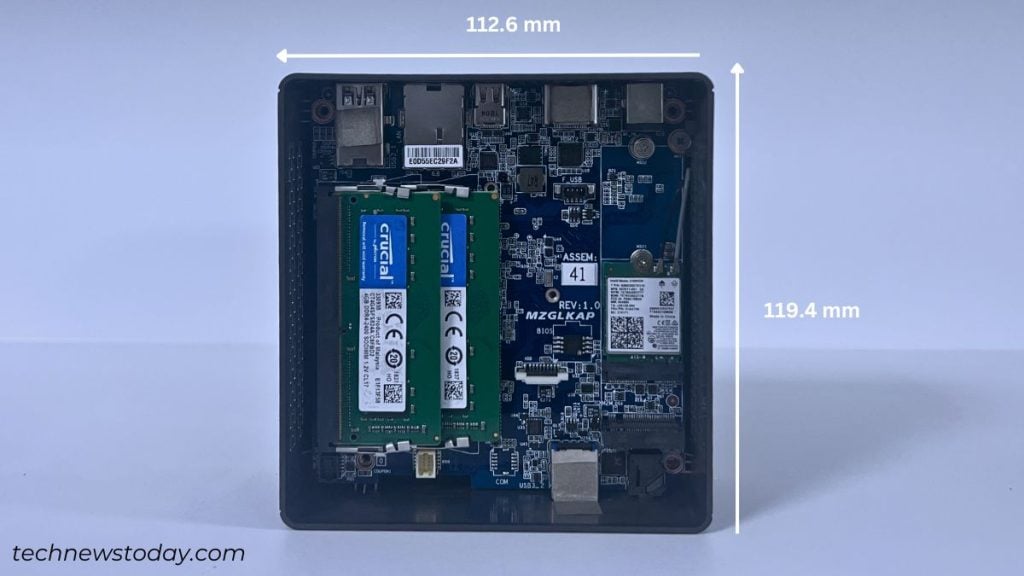

ミニ PC の例: Gigabyte MZGLKAP
ミニ PC についてはどうですか?通常、これらは完全に組み立てられたシステムとして販売され、「Nettop」 マザーボード タイプに分類されます。
上記の Gigabyte の MZGLKAP のデモ画像を確認してください。サイズは112.6 x 119.4 mmで、Nano-ITXにもPico-ITXにも該当しません。
同様に、COM、USFF、UCFF などの他の SFF マザーボード タイプもあります。UCFF の一般的な例は、Intel Next Unit です。
SSI CEB/MEB/EEB
これらのフォーム ファクターはサーバー システム インフラストラクチャ (SSI) フォーラムによって導入され、少数の企業によって採用されています。メーカーの。
私は Gigabyte のボードをいくつか見つけました。 ASUS からも。これらは主にサーバーやワークステーションのデュアルプロセッサ目的に使用されます。
3 つの仕様はすべてATX ファミリと互換性があり、同じ取り付け穴があります。ただし、幅に関してはこちらの方が大きいです。それぞれの基本仕様を見て、どのように異なるかを理解してください。
<表>フォームファクター寸法 (mm)最大。拡張スロットCEB (コンパクト エレクトロニクス ベイ)305 × 2677MEB (ミッドレンジ エレクトロニクス ベイ)411 × 33012EEB (エンタープライズ エレクトロニクス ベイ) >305 × 3307TEB (薄型エレクトロニクス ベイ)305 × 2677
SSI フォーム ファクター (CEB、MEB、EEB、および TEB) の一般仕様
Mini-STX
Mini-STX は 2015 年以降市場に登場し、小規模な要素のコンピューターを構築するための一般的な選択肢となっています。現在、ASRock の標準寸法が 140 mm x 147 mm のマザーボードがいくつかあります。
Mini-STX ボードは、サイズが小さいにもかかわらず、次のような高い価値を持っています。 パフォーマンスが向上します。 ASRock は、マザーボードが 標準 PSU を DC 入力アダプターに交換した後、%2DIn”target=”_blank”>消費電力が 14% 削減されます。

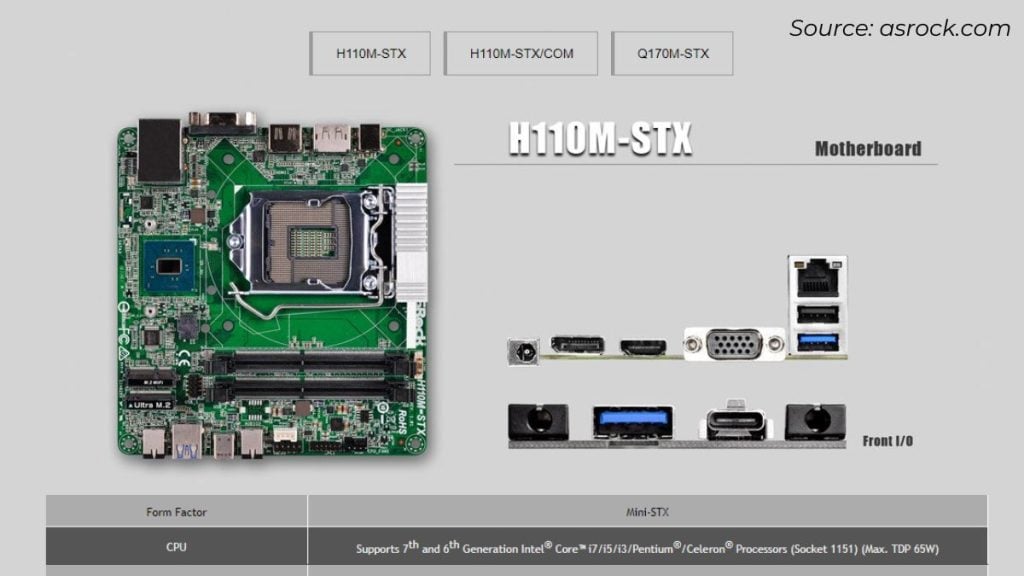

例: ASRock の H110M-STX は Mini-STX ですマザーボード
さらに、少なくとも 2 つの M.2 スロット、 柔軟な LAN の選択、 少なくとも 3 つのビデオ ポート など、より優れたカスタマイズが可能です。など。したがって、これは、低予算で小規模なシステムの構築を計画している場合に効果的なソリューションとなります。
レガシーおよび独自のフォーム ファクター
マザーボードの種類私が議論したものは、最近人気のあるものにすぎません。時間を遡ると、現在は廃止されているサイズもたくさんありました。
私は今でも最初の PC (Biostar MB-1333UCG) を覚えています。これは330 x 218 次元のBaby-AT フォームファクターでした。
305×203 次元です。これらには 4 つまたは 5 つの GPU スロットがあるだけでなく、最大 20 個の GPU スロットも統合されています。
具体的な詳細などには触れません。以下に、使用されている、または使用されていた他のマザーボードのタイプをいくつか示します。以下のリストでも完全ではありません。さらに多くのリストがあります。
<表>フォーム ファクター寸法 (mm)ステータス/使用例XT216 × 279 IBM PC の後継ですが、現在は廃止されました (かつては事実上の標準でした)AT305 × 330 (最大) の後継Baby-AT216 × 330 (最大) AT は成功したが、ATX に置き換えられましたBTX325 × 267ATX を置き換える予定だったが失敗しました (用途が限定的)MicroBTX264 × 267BTX バリアント4 つの DIMM スロットをサポートDTX200 × 244 AMD がスモール フォーム ファクター PC 向けに設計ETX95 × 114 設計アプリケーションに使用COM Express (Basic/Compact/Mini)95 × 125/95 × 95/55 × 84組み込みアプリケーションに使用LPX229 × 330 (最大)半独自の設計を採用し、ATX に置き換えられましたNLX203 × 345 (最大) 企業のデスクトップまたはミニタワー システムの場合UTX88 × 108組み込みシステムで使用WTX355.6 × 425.4ハイエンドのマルチプロセッサ、複数のハードディスク サーバーおよびワークステーションで使用SWTX418 × 330 独自仕様で 4 ソケット サーバーで使用
一部のレガシーおよび独自フォーム ファクタとその寸法および使用例
どのようなマザーボード フォーム ファクタが必要ですか?
最も人気のあるマザーボードのフォームファクター
「最高の」マザーボードのフォームファクターと呼ばれるものはありません。各サイズには特定の目的があり、 選択はニーズと好みによって完全に異なります。
前述したように、一般的な 4 つの選択肢はATX、Micro ATX、EATX です。 、 Mini-ITXです。汎用のオフィス/家庭用セットアップには標準バージョンをお選びください。ただし、サーバーまたはワークステーション用のリグを構築したい場合は、EATX が最適です。
予算を抑えて構築する場合は、コンパクトとゲームの両方の目的に最適な Micro-ATX を強くお勧めします。 。最後の 1 つ (Mini-ITX) は、携帯性を求める人向けです。
フォームファクタが小さいからといって、価格が安いわけではないことに注意してください。場合によっては、フルサイズの ATX マザーボードよりも価格が高くなることがあります。
ただし、マザーボードを購入する際に考慮すべきことは、マザーボードのサイズだけではありません。 CPU の互換性、チップセット、将来性、保証、美観 (通常は RGB を備えている)、冷却なども考慮すべき要素です。
