電源ユニット (PSU) に関しては、現在市場を支配している主に 2 つのフォーム ファクター、ATX と SFX があります。ここでの「フォーム ファクター」という用語は、PSU の物理的な形状とサイズを指し、PSU をビルドにどの程度シームレスに統合できるかを決定します。
ATX 電源はサイズが大きいため、フルタワーケースやミドルタワーケースで PC を構築する場合が最も一般的です。高性能マシンを構築したい人にとっては優れた選択肢です。一方、SFX はサイズが比較的小さく、電源効率を犠牲にすることなくコンパクトなビルドを優先する人にとってはより良い選択肢です。
この記事では、ATX 電源と SFX 電源のあらゆる側面を取り上げ、両方について包括的に理解できるように努めました。最終的には、自分のビルドに何が最適かを決定できるようになります。
ATX 電源とは

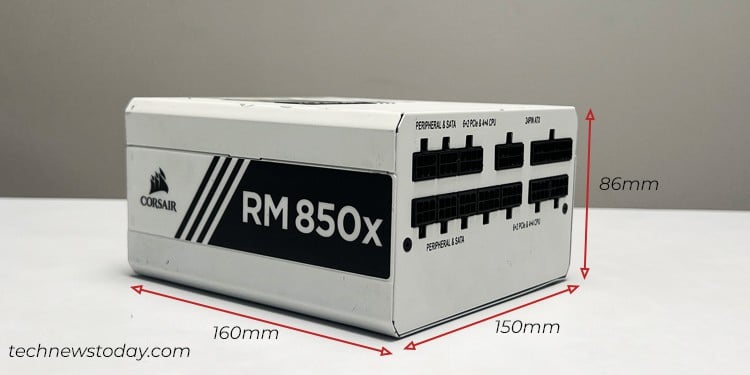

Advanced Technology Extended (ATX) が最も一般的です。使用されている PSU フォームファクタは幅150 mm、高さ86 mm、 そして奥行き140 mmです。これらの測定値は ATX PS/2 バージョンにも当てはまりますが、PS/3 バージョンの奥行きは 100 mm と浅くなっています。
サイズに応じて、寸法に若干の違いがあることに気づく場合もあります。
たとえば、CORSAIR RM850X の寸法を測定したところ、実際の寸法は 150mm x 86mm であることがわかりました。 x 160mm です。
以下に、ATX フォーム ファクターをより適切に分析するのに役立ついくつかの長所と短所のリストを示します。
長所: > 幅広いビルドに適しています 弱点: コンパクトなビルドには大きすぎます SFX よりも安い (同じワット数と効率評価の場合)
SFX 電源とは
SFX電源は、PC ビルダーにとって「幸せは小さなパッケージにもある」ことを証明する実際の例です。2 つの PSU、1 台の ATX ともう 1 台の SFX (同じ仕様) により、電源のサイズが小さくても、同じ電力と効率をセットアップに提供できるからです。

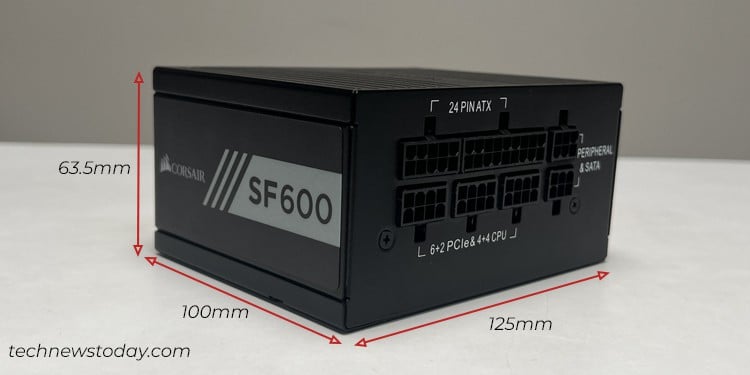

この種の PSU は幅 125 mm、高さ 63.5 mm、奥行き 100 mmです。 SFX PSU には、より大きなファンを収容するために非常に奥行きが深いSFX-L バージョンもあります。
私が所有するいくつかの SFX PSU を参照CORSAIR SF600 と同様に、SFX 標準で指定された寸法が正確であることを確認できますが、他のモデルでは若干異なる場合があります。
長所: Mini-ITX のようなコンパクトなビルドに最適小型フォームファクターでありながら、ゲーミング PC としては強力かつ効率的 弱点: 高ワット数の PSU はハイエンド機器の構築には利用できない (同じ仕様の場合) ATX より高価
SFX と ATX の違い電源
SFX および ATX は、単に電源ユニットのフォーム ファクターです。したがって、動作メカニズムの点では、両者に大きな違いは見つからないかもしれません。

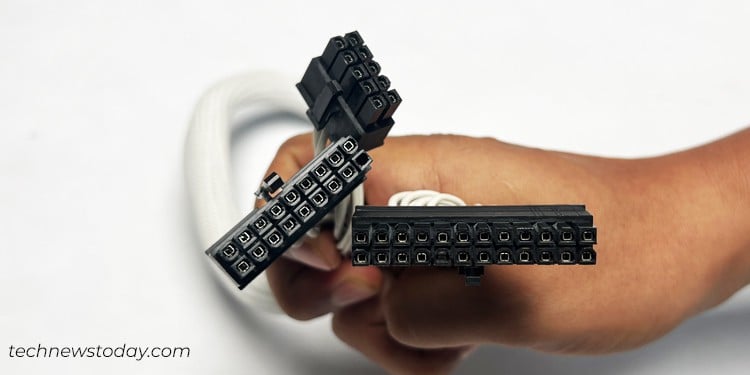

また、同一の電源コネクタや効率定格など、いくつかの類似点も共有しています。一方、両方の種類のハイエンド バージョンには、OCP や OVP などの安全上の利点が備わっています。
それでも、これら 2 つにはいくつかの顕著な違いがあることもわかります。このセクションでは、主要なものについて可能な限り最善の方法で説明します。最終的には、どちらがビルドのニーズに最も適しているかを判断するのに役立ちます。
寸法

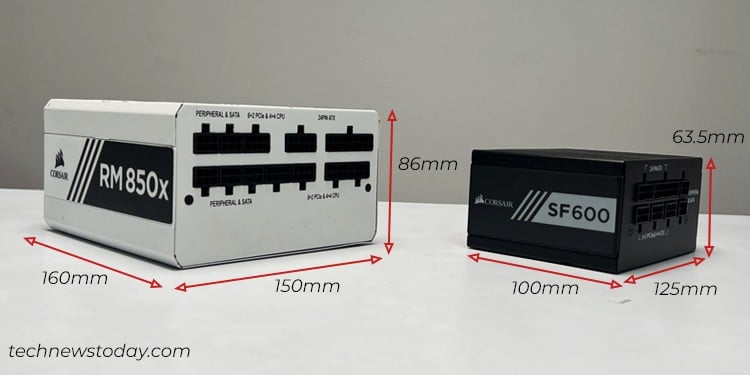

これら 2 つのフォーム ファクターの最初で最も顕著な違いは、物理的な違いです。
前述の寸法を参照すると、ATX フォーム ファクタは SFX フォーム ファクタに比べてサイズが大きくなります。このため、ATX PSU はスーパータワー、フルタワー、またはミッドタワーのビルドに適しており、SFX PSU はミニタワー、スモール フォーム ファクター、または HTPC ビルドに適しています。
そうは言っても、必ずしも次のことを意味するわけではありません。 ATX ケースでは SFX PSU を使用できません。ほとんどの SFX PSU には、これを実現するための SFX-ATX アダプターが含まれています。お持ちでない場合は、近くの店舗からすぐに入手することもできます。
しかし、追加のスペースが必要でない限り、ATX ビルドで SFX フォーム ファクターを使用する意味はないと思います。 、または古いビルドのケーブルをすでにお持ちの場合。
さらに、SFX に付属のケーブルは比較的短いです。したがって、ATX ケースで SFX PSU を使用するのは非常に面倒かもしれません。ただし、この問題に対処するために、メーカーから長いケーブルを購入することもできます。
一方で、すべてではありませんが、一部の小規模なケースでは、SFF ビルドで ATX フォーム ファクターを使用することもできます。 PC ケースの仕様をすぐにチェックして、それが可能かどうかを確認できます。可能ではありますが、限られたスペースに収めたり、ケーブルを管理したりするのは難しいかもしれません。
定格出力電力
ATX 電源の定格出力電力は、通常、次の値から始まります。 300 ワット、最大 2000 ワットまで対応します。
ATX 電源と同様に、エントリーレベルの SFX 電源も 300 ワットから入手できます。しかし、1000ワットを超えるものはほんのわずかです。したがって、電力要件が高すぎる場合は、SFX を見つけるのに苦労する可能性があります。
それでも、Cooler Master V1300 SFX Platinum <などの PSU モデルがいくつかあります。/strong>これは、市場で最高ワット数 (1300 ワット) の SFX PSU であると主張しています。コンパクトでハイエンドのリグを求める場合は、これらのモデルを選択することもできます。
モジュール性
ATX モデルを使用する場合は、非モジュール式のどちらかを自由に選択できます。 、セミモジュラーまたはモジュラー PSU。選択はすべて、ケーブル管理スキルによって異なります。
一方、SFX PSU には通常、モジュール式のバリエーションがあります。これらは主にコンパクトな構築向けに設計されているため、他のバリエーションを選択した場合、ケーブルの管理は頭を痛める作業になるでしょう。
ノイズと冷却

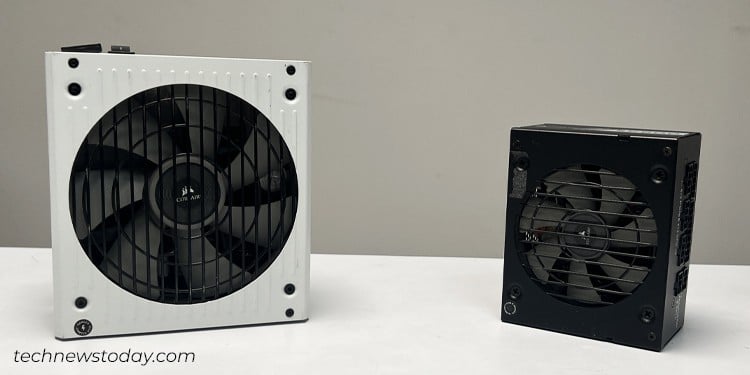

SFX 電源のファン ブレードは小さいです。スペースの制限のため、ATX のものと比較してください。そのため、同じ仕様の ATX と同様にエアフローを維持できるように、PSU ファンを高速で回転させる必要があります。
これは、システムを全負荷で使用すると PSU が過熱し、長期的にはサーマル スロットリングが発生します。
さらに、スペースが限られているため、メーカーが次のようなノイズ低減テクノロジーを統合することが困難になっています。音響減衰。これにより、SFX PSU のノイズ レベルが大幅に増加します。
ATX PSU の場合は約 20dB、SFX PSU の場合は約 30dB のノイズ レベルが発生する可能性があります。ピンが落ちるほど静かな部屋にいる場合、PC エクスペリエンスに何らかの影響を与える可能性があります。
そうは言っても、SFX PSU を購入するべきではないというわけではありません。技術の進歩により、最近では非常に静かになりました。デバイスを購入する前に、いつでもデバイスの騒音定格を確認できます。
より静かなファンをお求めの場合は、流体動圧ベアリングを備えたファンを選択することをお勧めします。これらのファンのシャフトが回転すると、加圧流体の膜が形成され、ベアリングとの接触が防止され、騒音がほとんどなくなります。これらのファンも平均寿命ははるかに長いですが、通常のファンよりも高価です。
それにもかかわらず、どちらのバージョンにもセミパッシブまたはスマート ゼロ ファンが搭載されています。 Strong> 機能により、システムの負荷が低いとき、つまりアイドル状態のときにファンの速度を下げるか完全にオフにすることができます。
価格と在庫状況
「SFX が登場」小さなケースに ATX のパワーが詰め込まれています。」 したがって、SFX 電源の価格は ATX 電源よりも少し高いと言うのも当然でしょう。
一方、ATX ユニットは SFX ユニットよりもはるかに一般的であり、大量に製造されるため、全体の製造コストが削減されます。
さらに、SFX PSU は特殊なコンポーネントを使用し、厳格な製造プロセスを経ているため、価格が高くなります。
在庫状況に関しては、どちらも店舗全体で一般的に入手可能であり、セットアップ用に購入するのに問題はありません。
最終比較 – SFX と ATX
記事の最後まで来たので、どのフォーム ファクターが自分のニーズに最も適しているかはすでにわかっているかもしれません。
ここで説明したポイントを修正します。前に説明したように、ミニ PC の構築に興味があり、スペースが重要な場合は、SFX PSU を使用することをお勧めします。一方、スペースに制限がない場合は、ATX が常に最良の選択となります。
追加のヒントとして、ATX 3.0 互換のものを選択することをお勧めします。/strong>。これは、全負荷時に最大 600 W を必要とするハイエンドの電力を必要とする GPU を接続するためのPCIe 5.0 +12VHPWR ポートを統合した PSU の新しい標準です。
さらに、 これらの PSU には、RTX 3000 シリーズで見られると報告されている、 瞬間的な電力スパイクへの対処に役立つスパイク耐性機能が搭載されています。このような PSU の例としては、SilverStone Technology HELA 1300R Platinum や MSI MPG A1000G などがあります。
名前とは異なり、ATX 3.0 規格は単にATX フォームファクター。 ATX 3.0 と互換性のある SFX PSU も入手できます。
さらにより高い電源効率を持つものを選択する必要があります。これにより、リグへの効率的な電力供給が保証されるだけでなく、熱としてのエネルギーの浪費が減り、最終的にシステムの冷却が向上します。
また、80 PLUS ゴールドと 80 PLUS プラチナに関する別の記事をすぐに読むこともできます。決定に役立つ電源。
