Setiap komponen perangkat keras memerlukan beberapa bentuk koneksi motherboard. Perangkat I/O eksternal dapat dicolokkan ke portnya masing-masing, dan ini cukup mudah.

Tetapi jika menyangkut komponen internal, Anda harus mengakses mainboard dan mencolokkan kabel ke header atau konektor perempuan yang relevan. Beberapa di antaranya dimaksudkan untuk memberi daya pada perangkat Anda, sementara yang lain berfungsi sebagai antarmuka untuk transmisi data.

Konektor ATX Utama dan 12V memberi daya pada seluruh papan. Demikian pula, Anda dapat menemukan header yang relevan untuk kipas pendingin, pompa air, dan strip RGB. Bahkan pengguna dengan drive SATA perlu memanfaatkan port data yang tersedia.

Selain komponen internal, kartu tambahan dan port/tombol panel depan juga memerlukan koneksi motherboard.

Yah, memahami fungsi semua header ini sangatlah penting, terutama bagi pembuat PC pemula. Panduan terperinci ini akan memberi Anda gambaran umum tentang semua konektor yang tersedia di sebagian besar motherboard.

Konektor Daya

Mari kita mulai dengan konektor yang memberi daya pada motherboard. Kabel tersebut memiliki koneksi langsung dengan unit catu daya, dan tanpa kabel tersebut, sistem Anda tidak dapat melakukan booting.

Di antara lima kabel PSU, hanya dua yang memerlukan koneksi langsung ke mainboard – ATX utama dan 12V CPU ATX. Jangan khawatir! Saya telah membahas keduanya:

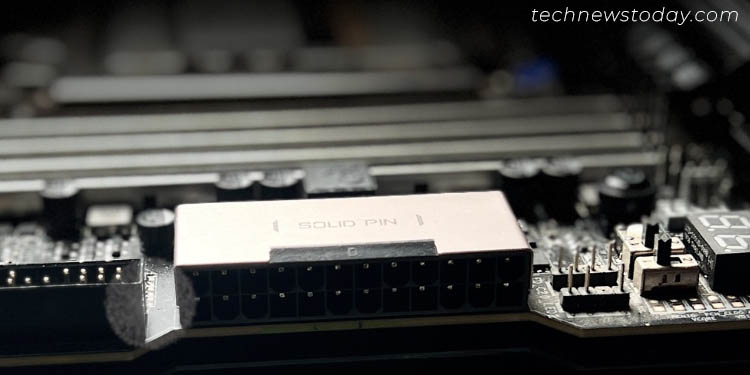

Kekuatan Utama ATX

Kebanyakan motherboard saat ini menggunakan konektor daya ATX 24-pin standar (yang sangat lama mungkin dilengkapi dengan 20-pin). Biasanya terletak di antara kanan atas dan tengah.

Cari ATXPWR1, EATXPWR, ATX, atau sejenisnya label pada PCB. Perhatikan juga bahwa beberapa papan memasangnya di samping, yang mungkin membingungkan Anda. Gambar AORUS TRX40 MASTER di atas akan memberi Anda gambaran yang lebih jelas.

Umumnya, colokan listrik utama diberi label P1 atau ATX dan memiliki konfigurasi 20+4 pin. Artinya Anda dapat membaginya menjadi dua. Kabel ini dibuat untuk memastikan kompatibilitas dengan board lama yang memiliki konfigurasi 20-pin.

Sebelum menyambungkan kabel yang relevan, periksa tab/klip untuk mengamankannya. Dan jika Anda harus mencabutnya, pastikan Anda memegang klipnya sebelum menariknya keluar.

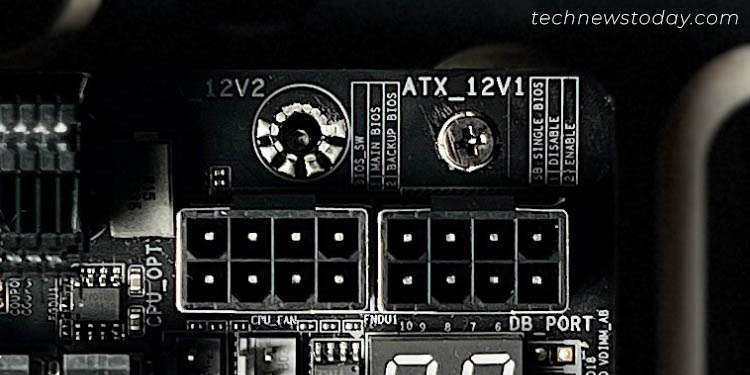

ATX 12V

Tidak seperti konektor daya ATX (kebanyakan motherboard menggunakan 24 pin), CPU atau ATX 12V dapat hadir dalam 4-pin, 8-pin, atau bahkan kombinasi keduanya!

Papan kelas bawah dilengkapi dengan konektor CPU 4-pin tunggal, yang seharusnya umumnya sudah cukup. Namun jika Anda memiliki papan dengan anggaran menengah/tinggi atau bahkan (biasanya yang lebih baru), Anda akan menemukan salah satu dari ini – satu 8-pin, satu 8-pin dan 4-pin, atau dua 8-pin.

Ambil kabel P4 atau ATX 12V (yang dapat dibelah) dan masukkan ke dalam header khusus. Periksa label berikut untuk memastikannya – CPU_PWR1, ATX_12V, EATX12V, dll.

Seperti halnya daya utama konektor, mereka juga dilengkapi dengan tab untuk memastikan Anda tidak membuat kesalahan dengan orientasi. Selain itu, lebih mudah untuk memasukkannya dan hanya membutuhkan sedikit tenaga dibandingkan dengan yang sebelumnya.

MOLEX

Konektor MOLEX biasanya digunakan untuk memberi daya pada floppy drive, kipas, drive CD, dll. Namun, beberapa motherboard kelas atas menyertakannya untuk dukungan daya tambahan.

Selalu ada baiknya untuk memeriksa pengecualian tersebut, karena board yang lebih baru mungkin hadir dengan fitur tambahan yang mungkin baru untuk didengar.

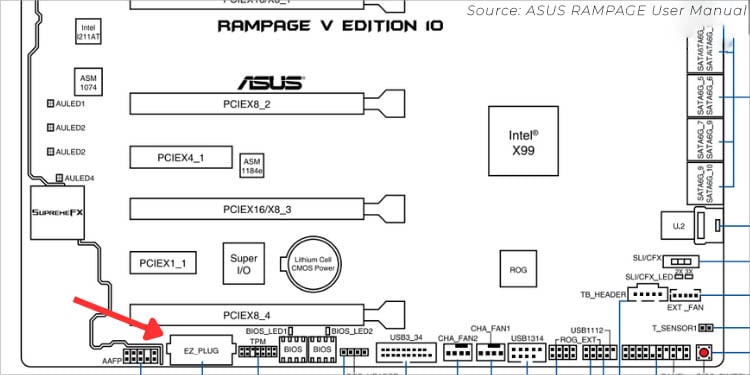

Misalnya, ASUS RAMPAGE V (edisi ke-10) hadir dengan konektor MOLEX (berlabel EZ_PLUG). Ini dimaksudkan untuk memberikan daya tambahan saat menggunakan beberapa kartu grafis.

Tips Tambahan:

Jika Anda membuat rig kelas atas, penting untuk memilih PSU yang sesuai dengan kebutuhan Anda. kebutuhan daya untuk stabilitas sistem.

Biasanya, motherboard dengan CPU pin (8+4) dan konektor MOLEX tambahan mencari watt yang tinggi. Itulah alasan sebagian besar produsen menyarankan untuk membeli PSU yang mendukung spesifikasi ATX12V terbaru.

Konektor untuk Drive Penyimpanan

Motherboard modern dilengkapi dengan soket M.2 yang mendukung SSD NVMe yang lebih baru. Mereka terpasang langsung ke papan sirkuit dan tidak memerlukan sambungan kabel apa pun.

Tetapi jika Anda menggunakan model lama atau masih menggunakan drive penyimpanan SATA atau PATA lama, drive tersebut harus dihubungkan ke antarmuka bus standar. Mari kita lihat lebih detail.

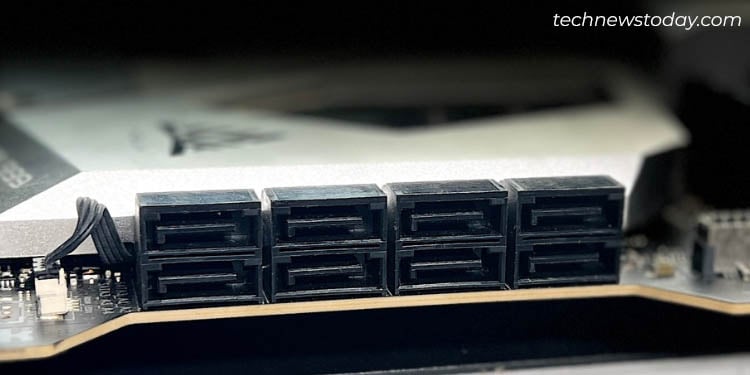

Port SATA

Setiap board modern dilengkapi dengan 6 hingga 8 port SATA. Meskipun Anda dapat memilih siapa pun, ada pengecualian. Jika Anda sudah memasang NVMe SSD pada soket M.2, beberapa port SATA akan dinonaktifkan.

Perhatikan juga bahwa port yang saya maksud di sini adalah untuk data – yang berbentuk’L’. Drive SATA Anda juga memerlukan koneksi PSU langsung. Untuk itu, Anda perlu menyambungkan kabel daya khusus.

Port/koneksi SATA dapat ditemukan disolder pada mainboard itu sendiri atau dikelompokkan di antara sudut tengah dan kanan bawah. Masing-masing port diberi nomor khusus yang dapat diidentifikasi dari label yang tercetak pada PCB.

Selanjutnya, port SATA juga dapat memiliki revisi yang berbeda. Meskipun sebagian besar board saat ini mendukung SATA III, model lama dapat mengintegrasikan versi I dan II sebelumnya. Berikut perbedaan mendasar keduanya yang harus Anda ketahui:

Versi SATAKecepatan Transfer DataI1,5 Gb/dtkII3,0 Gb/dtkIII6,0 Gb/s

SATA I vs SATA II vs SATA III

Meskipun port SATA kompatibel ke belakang, port tersebut hanya akan mencapai kecepatan antarmuka yang lebih rendah. Artinya, jika Anda menghubungkan drive SATA II ke port SATA III, drive tersebut hanya mampu berjalan pada kecepatan 3 Gb/s.

Bahkan versi SATA memiliki revisi yang berbeda. Untuk memastikan port khusus mendukung fitur yang Anda cari (seperti NCQ, AHCI, level RAID berbeda, dukungan NVMe SSD, hot plugging, dll.), saya sarankan untuk memeriksa spesifikasi motherboard Anda.

IDE/Konektor PATA

IDE/PATA hard drive sudah ketinggalan zaman dan hampir tidak ada orang yang menggunakannya. Namun sebelum SATA menjadi standar, sebagian besar motherboard menggunakan PATA.

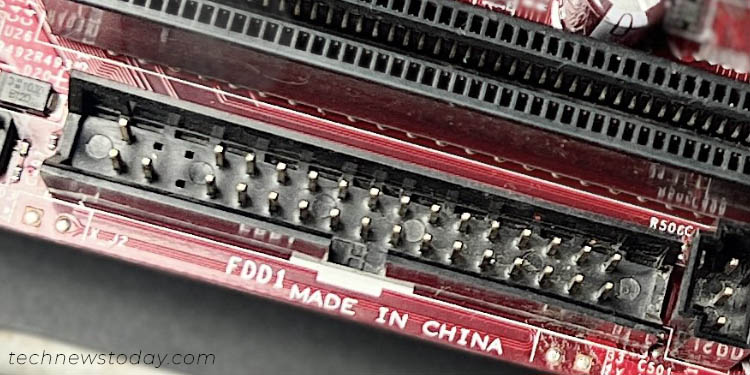

Seperti yang ditunjukkan pada gambar di atas, motherboard MSI MS-7529 lama saya mendukung header FDD1 untuk menghubungkan drive penyimpanan PATA.

Jika Anda ingat, mereka menggunakan kabel pita 40-pin untuk data yang menawarkan kecepatan transfer maksimum 133 MB/s. Untuk memberi daya pada drive PATA, Anda memerlukan konektor MOLEX.

Konektor Kipas

Untuk memastikan PC Anda tetap dingin setiap saat, penting bahwa kipas Anda bekerja pada RPM optimal. Oleh karena itu, setiap kipas yang dipasang harus memiliki sambungan motherboard.

Tetapi ada banyak sekali konektor kipas yang mungkin membingungkan, terutama bagi pemula. Selain itu, papan lama hadir dengan 3 pin sedangkan sebagian besar papan baru memiliki konfigurasi 4 pin.

Ini untuk dua jenis kipas – PWM (Pulse width Modulation) dan DC (Direct Current). Perbedaan utamanya adalah pin keempat yang menawarkan kontrol siklus kerja yang lebih baik dan pengoperasian yang lebih senyap.

Anda masih dapat menyambungkan konektor motherboard 3-pin ke konektor motherboard 4-pin dan sebaliknya. Namun, kipas Anda hanya akan beroperasi dalam mode DC dengan cara ini.

Saat Anda menggunakannya, perhatikan orientasinya. Di sebagian besar papan, ada tab untuk membantu Anda. Namun jika Anda tidak dapat menemukannya, pastikan kabel hitam tersebut cocok dengan pin ground.

Tanpa membahas lebih detail teknisnya, mari kita kembali ke topik utama pembahasan. Di sini, saya akan memandu Anda memahami berbagai konektor kipas beserta tujuannya.

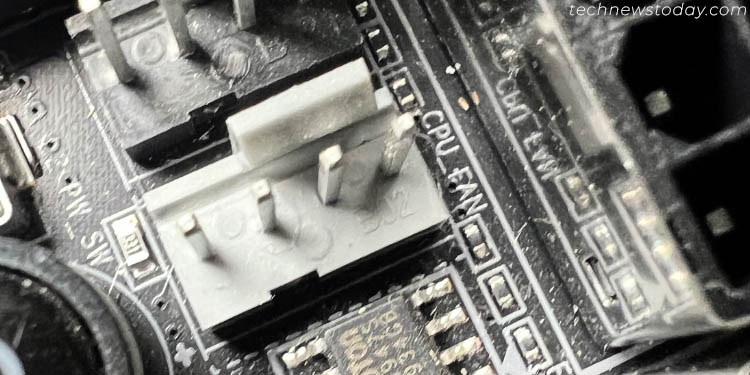

Kipas CPU

Header ini terletak di dekat soket CPU dan biasanya diberi label CPU_FAN. Anda mungkin sudah dapat menebaknya – ya, pendinginnya terletak tepat di atas prosesor.

Meskipun sebagian besar motherboard dinilai mendukung daya kipas CPU 12 W (1 A), ada baiknya Anda memverifikasi hal ini di panduan pengguna Anda.

Karena kipas CPU adalah salah satu komponen paling penting, Anda harus memiliki setidaknya satu pendingin yang terhubung di header yang relevan setiap saat. Jika tidak, Anda akan menemui beberapa bentuk kesalahan Kipas CPU.

Bagaimana dengan kipas radiator di AIO atau loop khusus? Anda juga harus menggunakan CPU_FAN untuk mereka. Dan jika pendingin ini memiliki banyak kipas, Anda memerlukan header opsional, yang akan saya bahas selanjutnya.

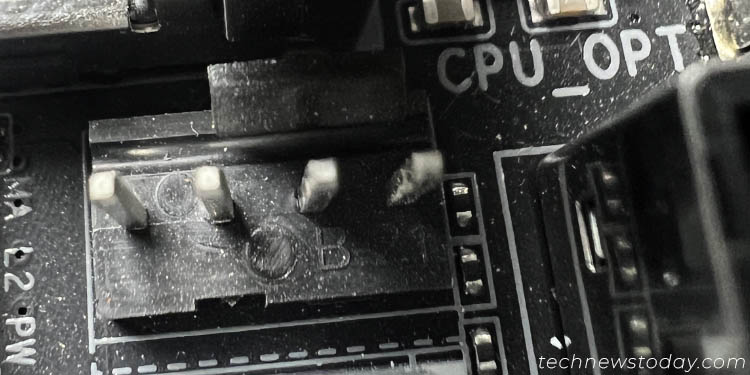

Kipas CPU Opsional

Biasanya, hanya ada satu header kipas CPU di sebagian besar motherboard. Namun jika Anda menemukan CPU_OPT, CPU_FAN2, atau indikasi serupa, ini berarti kipas pendingin tambahan. Pilihlah kipas tersebut terutama saat menggunakan radiator atau heatsink menara kembar.

Ide umumnya adalah menggunakan CPU_FAN dan jika ada kipas lain yang memerlukan koneksi yang sama, gunakan header opsional.

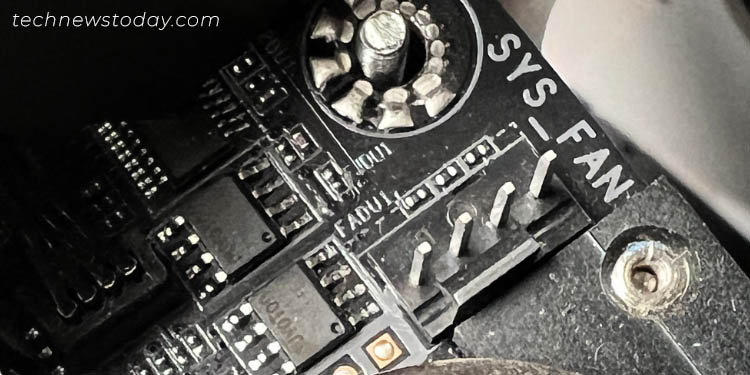

Sasis/Kasing/Kipas Sistem

Tergantung pada model motherboard, Anda dapat menemukan salah satu header kipas berikut – CHA_FAN, SYS_FAN, dll. Ini semua untuk kipas casing Anda yang membantu menyediakan lingkungan yang lebih baik.

Karena pengguna memilih banyak kipas (di atas/kanan/belakang/depan), sebagian besar produsen memenuhi permintaan ini dan menawarkan dua hingga enam header yang relevan. Tidak ada aturan pasti mana yang harus Anda pilih – siapa pun akan bekerja dengan baik!

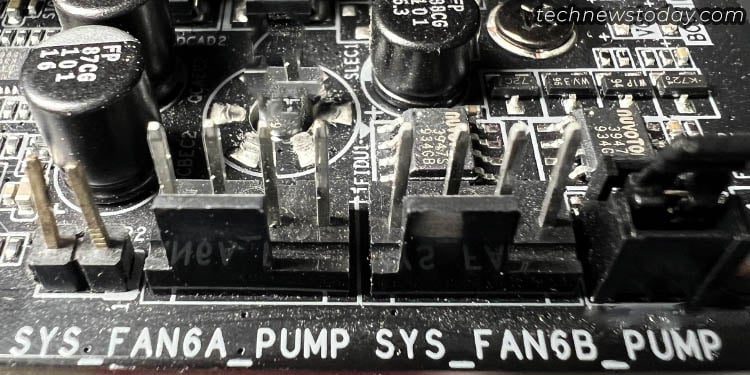

AIO/Pompa Air

Meskipun saya menyebutkan bahwa radiator harus dihubungkan ke konektor CPU_FAN, bagaimana dengan pompa? Ya, sebagian besar papan yang dikhususkan untuk pendingin air menawarkan header khusus ini– AIO_PUMP, B_PUMP, dan WP.

Namun, tidak semua motherboard mendukung header tersebut. Dalam kasus seperti ini, bahkan header CPU_FAN pun dapat melakukan tugasnya. Faktanya, beberapa AIO hadir dengan kombinasi 3/4-pin (untuk kecepatan kipas radiator berdasarkan suhu CPU), SATA (untuk memberi daya pada pompa), dan USB (untuk fitur RGB).

Jadi, sebaiknya periksa manual motherboard Anda sebelum melanjutkan. Saat tim kami menyiapkan loop pendingin air khusus di ASRock X570 AQUA, tim kami menawarkan header yang sama untuk pompa pendingin air serta sasis dan kipas CPU.

Tips Penting: Tidak ada konektor motherboard universal untuk pendingin Anda. Meskipun saya sudah menjelaskan ide umumnya secara mendetail, lebih baik selalu memeriksa manual motherboard Anda sebelum melanjutkan. Konfigurasi setiap sistem mungkin sedikit berbeda, terutama saat Anda menyiapkan AIO atau pendingin air khusus.

Header LED RGB/ARGB

Sementara kita membahas topik kipas, Saya tidak ingin melewatkan fitur pencahayaan RGB estetisnya. Jika Anda memiliki kipas RGB, kemungkinan besar Anda akan mendapatkan dua kabel. Yang satu menyediakan kustomisasi daya dan kecepatan sedangkan yang lainnya untuk mendukung LED.

Selain kipas pendingin, header ini juga dapat digunakan untuk RGB Strip LED. Namun karena motherboard hanya menawarkan satu atau dua port, mereka mungkin tidak memenuhi kebutuhan Anda.

Meskipun produk tersebut biasanya dilengkapi dengan pengontrol, Anda bahkan dapat membelinya jika tidak. Dengan ini, Anda tidak perlu menyambungkan kabel LED ke header yang relevan. Mereka lebih ditenagai oleh konektor SATA atau MOLEX. Jadi, jangan khawatir meskipun motherboard Anda tidak memiliki header RGB.

Tetapi jika Anda ingin memasang kipas RGB atau strip LED ke konektor masing-masing, ada dua hal lagi yang perlu dipertimbangkan. Apakah perangkat Anda mendukung pencahayaan RBG atau ARGB? Berdasarkan jawaban Anda, Anda perlu memilih header motherboard yang sesuai.

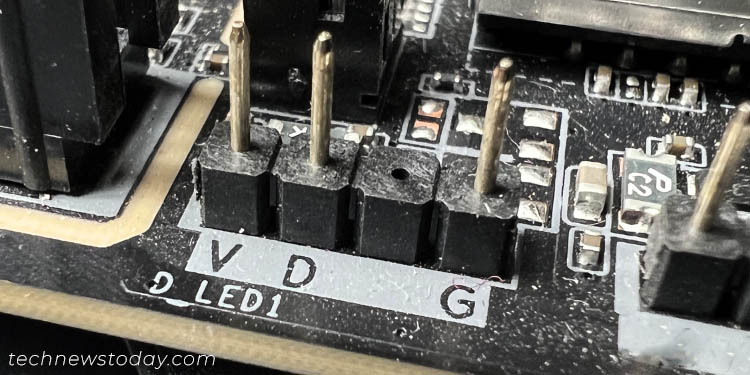

LED Beralamat

Jika kipas atau strip LED Anda mendukung ARGB, sambungkan ke header LED Beralamat. Cari ADDR_LED, JRAINBOW, D_LED, atau indikasi serupa pada PCB (sebaiknya mengacu pada manual motherboard).

Meskipun memiliki konfigurasi 4-pin, pin ke-3 tetap kosong. Jadi, secara teknis, ini adalah konfigurasi 3-pin yang mendukung strip LED dengan tingkat daya 15W (5V dan 3A). Saat menyiapkannya, pastikan Anda cocok dengan >tanda panah/segitiga pada pin pertama (untuk +5V).

Perhatian: Jangan sekali-kali menyambungkan strip atau kipas ARGB pada header yang salah. Karena ketidakcocokan voltase, LED mungkin rusak dan tidak menyala secara kebetulan.

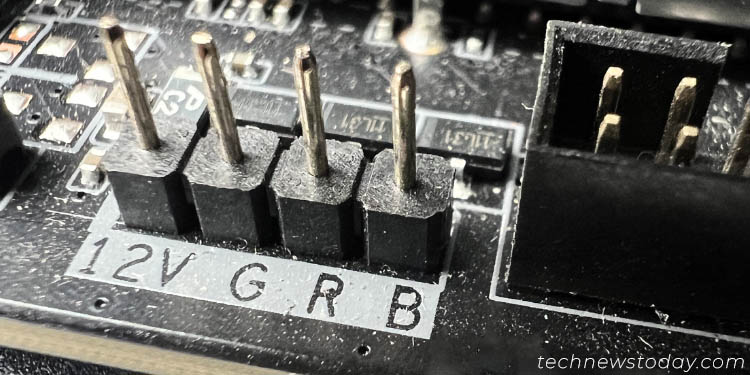

LED Tidak Dapat Dialamatkan

Meskipun perangkat ARGB mendukung penyesuaian setiap LED satu per satu (pada saat yang sama), RGB standar ada yang tidak. Yang pertama hanya tersedia pada board yang lebih baru dan kelas atas saja, itulah sebabnya header RGB statis masih dianggap’standar’.

Header tersebut memiliki konfigurasi 4-pin yang dapat memberi daya pada strip LED biasa dan kipas RGB dengan beban maksimum +12V (3A, 36W). Cari RGB_LED, LED_C1/C2, JRGB, RGB_HEADER, atau label serupa.

Meskipun konektor ini kompatibel dengan kipas dan strip LED, beberapa motherboard eksklusif menawarkan konektor khusus hanya untuk kipas. Misalnya, ASRock X570 AQUA hadir dengan AMD_FAN_LED. Biasanya, strip juga berfungsi dengan baik saat disambungkan tetapi lebih baik menyambungkan kipas RGB di sini.

Konektor Panel Depan

Port, LED, dan tombol di bagian depan sasis Anda juga memerlukan beberapa bentuk koneksi motherboard. Namun, tajuk sebenarnya berbeda-beda dan penting untuk mengetahui tajuk yang tepat. Mari kita langsung membahasnya.

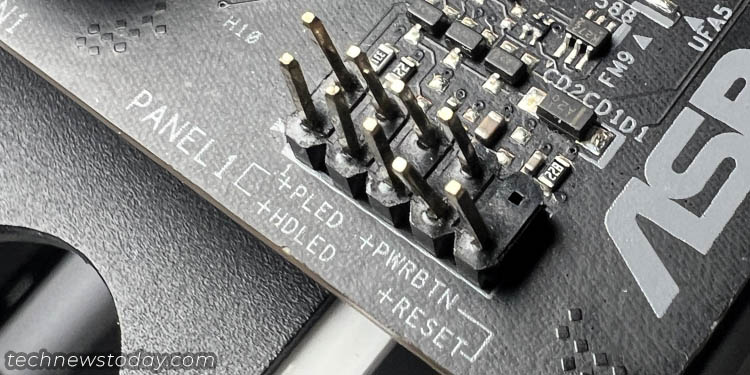

Header Panel Sistem

Di antara semuanya, menghubungkan panel sistem ke motherboard adalah hal yang paling penting untuk dilakukan. Di header/konektor ini, Anda perlu memasang sakelar daya, tombol reset, LED daya, dan hard drive LED aktivitas.

Cari PANEL, F_PANEL, JFP1, atau a label yang agak identik pada PCB. Kemudian, ambil setiap konektor yang disertakan dengan casingnya (harus memiliki label khusus) dan sambungkan seperti yang tercantum dalam manual.

Selain itu, beberapa model motherboard menyertakan speaker dan intrusi sasis di header yang sama. Orang lain mungkin menyediakan dua konektor berbeda. Misalnya, ASRock AQUA X570 menawarkan SPK_PLED1 untuk Power LED/speaker dan PANEL1 untuk yang standar (seperti gambar di atas).

Tidak seperti header lainnya, ini sepenuhnya opsional. Saat menguji motherboard yang berbeda di Test Bench, kami biasanya hanya menyambungkan konektor POWERBTN (dari sakelar tombol daya eksternal). Hal ini mencegah kami melakukan korslet pin secara manual untuk memulai sistem.

Header USB

Meskipun konektor panel sistem ditujukan untuk tombol daya, header ini untuk port USB tambahan. Casing Anda dilengkapi kabel terpisah untuk modul USB dan setiap header dapat mendukung satu hingga dua port Tipe-A atau C.

Oleh karena itu, setiap motherboard dilengkapi dengan banyak header USB. Beberapa bahkan mencakup beberapa generasi. Oleh karena itu, penting untuk mencolokkan kabel modul ke konektor yang sesuai.

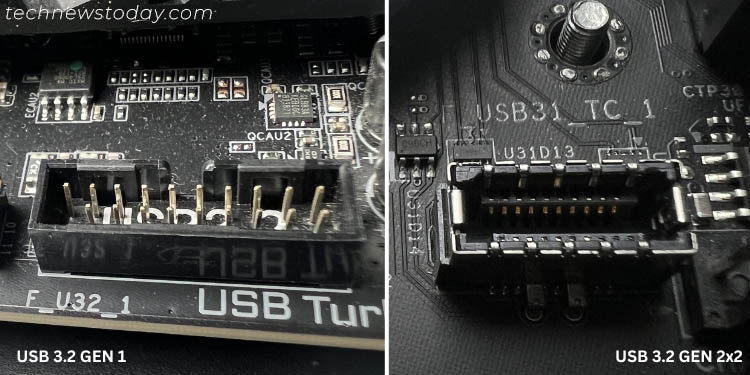

Label bervariasi berdasarkan produsennya. Bisa berupa F_USB, J_USB, F_PANEL_USB, USB_1_2, USB_3_9_10, atau apa pun mirip dengan ini.

Tabel di bawah akan membantu Anda dengan spesifikasi umum semua header USB. Perhatikan bahwa motherboard Anda hanya mendukung beberapa generasi yang disebutkan di sini. Sebagian besar memiliki 2.0 dan 3.0/3.1 tetapi beberapa bahkan menawarkan 3.2 yang mendukung Tipe-C.

Pembuatan Header USBKecepatan Maksimum yang DidukungPort yang Didukung1.1 – 2.0480 MbpsTipe-A 3,05 GbpsTipe-A3.1 (Gen 1 & 2)10 GbpsTipe-A3.2 (Gen 1×1, 1×2, 2×1)10 GbpsTipe-A, Tipe-C3.2 (Gen 2×2)20 GbpsTipe-CPerbandingan Berbagai Versi Header USB

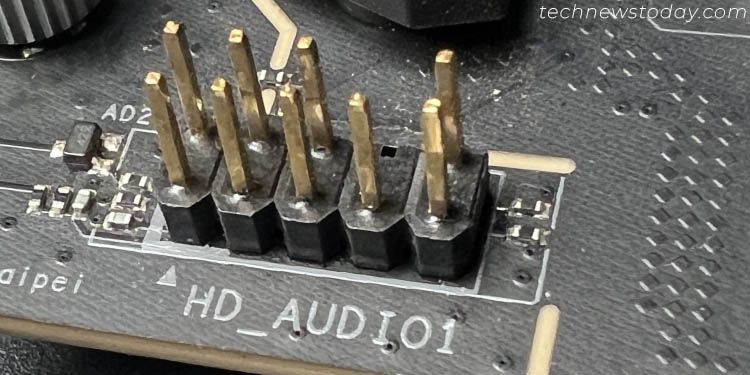

Header Audio

Dikenal sebagai AAFP (Header Panel Depan Audio Analog), ini memungkinkan port mikrofon dan headphone casing Anda berfungsi. Dengan cara ini, Anda tidak perlu memilih port audio motherboard, yang agak sulit dijangkau (terutama jika perangkat Anda memiliki panjang yang lebih kecil).

Di sebagian besar board, port ini memiliki 10 Konfigurasi-1 pin dan biasanya, hanya ada satu header yang tersedia. Lokasinya mudah karena terletak di sebelah header panel depan lainnya, biasanya di bagian bawah motherboard. Carilah indikasi berikut – AAFP, HD_AUDIO1, F_AUDIO, JAUD1, dll.

Saat ini, casing modern dilengkapi dengan kabel Audio HD tetapi jika Anda menggunakan casing lama, casing tersebut mungkin dilengkapi dengan kabel AC’97. Pastikan Anda menyambungkan port yang benar atau port audio mungkin tidak berfungsi.

Beberapa model juga dilengkapi konektor audio digital. Ini memungkinkan Anda memasang modul S/PDIF yang biasanya mendukung dua atau lebih port suara koaksial/optik. Periksa SPDIF_OUT header di manual Anda untuk memverifikasi ini.

Thunderbolt Header

Setelah memasang kartu I/O Thunderbolt tambahan, hal berikutnya yang harus dilakukan adalah menghubungkannya ke header yang relevan melalui kabel GPIO . Perlu diperhatikan bahwa konfigurasi pin dapat bervariasi tergantung pada model motherboard.

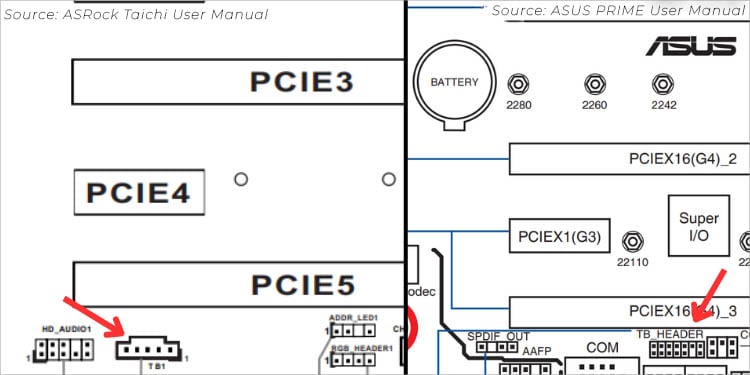

Seperti yang dapat Anda lihat pada tangkapan layar panduan pengguna di atas, ASUS PRIME Z790-V WIFI menyertakan ‘TB_HEADER’ dengan 13 pin. Di sisi lain, ASRock X570 Taichi menyematkan header ‘TB1’ dengan konfigurasi 5-pin.

Hanya motherboard kelas atas yang mendukung port Thunderbolt dan hanya sedikit yang mengintegrasikan a header khusus untuk AIC. Jadi, sebelum membelinya, saya sangat menyarankan untuk memeriksa spesifikasinya untuk memastikan apakah mainboard Anda mendukung header Thunderbolt.

Hapus CMOS Header

Selama sebagian besar pemecahan masalah perangkat keras, menghapus CMOS dapat menjadi solusi yang efektif. Baik PC Anda tidak dapat melakukan booting atau Anda perlu memulihkan BIOS ke default pabrik, sebagian besar produsen menyarankan memperpendek header CMOS. Melakukannya akan mengatur ulang RAM RTC yang menyimpan waktu, tanggal, dan parameter sistem lainnya.

Namun, prosesnya sedikit berbeda berdasarkan jumlah pin yang tersedia di mainboard Anda. Saya telah membahas keduanya secara singkat di bawah ini.

Penting: Pastikan untuk mematikan sistem dengan benar dan mencabut kabel PSU sebelum menghubungkan pin yang relevan.

2-pin

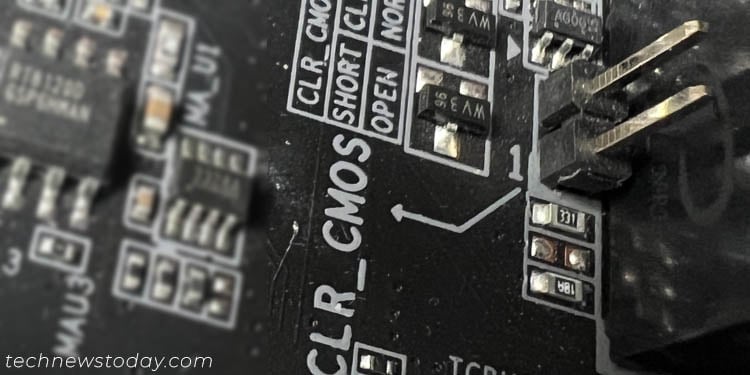

Sebagian besar motherboard modern menyertakan header RTC 2-pin. Untuk menghapus CMOS, Anda dapat memasang penutup jumper (jika tersedia) atau cukup menyingkatnya selama beberapa detik menggunakan obeng pipih.

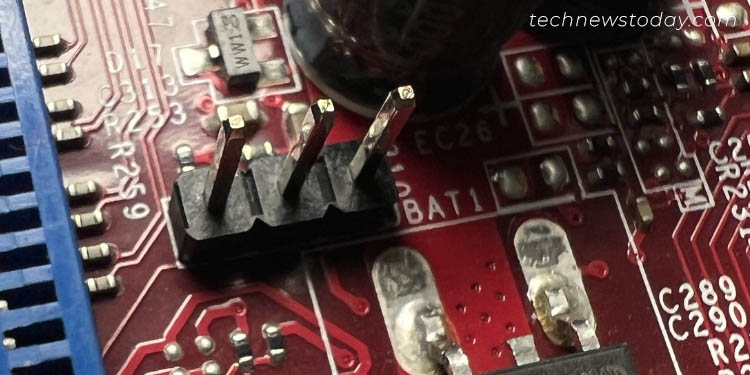

3-pin

Jika Anda memiliki board yang relatif lebih tua, board tersebut mungkin dilengkapi dengan header Clear CMOS 3-pin.

Kepada menghapus datanya, cukup ubah posisi tutup jumper dari dua pin pertama ke dua pin berikutnya. Tunggu beberapa detik sebelum mengembalikan konfigurasi.

Lain-lain

Meskipun saya telah membahas konektor dan header yang paling sering digunakan, masih ada beberapa lagi untuk mengeksplorasi. Berikut daftar beberapa konektor umum yang tersedia di sebagian besar motherboard namun masih jarang digunakan.

Konektor Port Serial dan Paralel

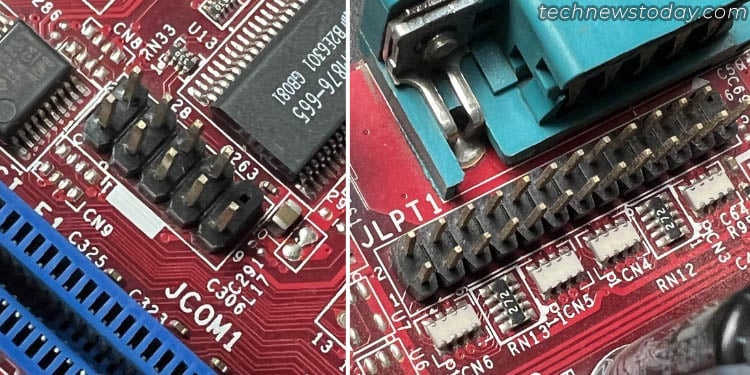

Saat ini, motherboard tidak menawarkan port komputer lama seperti COM dan LPT di bagian belakang I/O panel. Sebaliknya, mereka dilengkapi dengan header serial dan paralel di mana Anda dapat menyambungkan kabel khusus pada kartu tambahan Anda.

Header Sensor Suhu

Untuk pengguna yang ingin mengintegrasikan a sensor termal untuk mendeteksi suhu berbagai komponen perangkat keras, beberapa motherboard dilengkapi dengan header yang relevan.

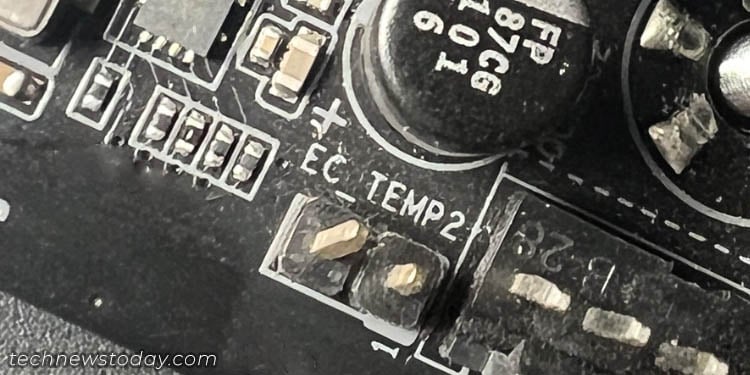

Untuk menemukannya, lihat untuk EC_TEMP, T_SENSOR, atau label serupa yang tercetak pada PCB. Mereka memiliki konfigurasi 2-pin (SENSOR IN/GND) dan terutama digunakan untuk memeriksa suhu CPU/GPU diskrit/motherboard.

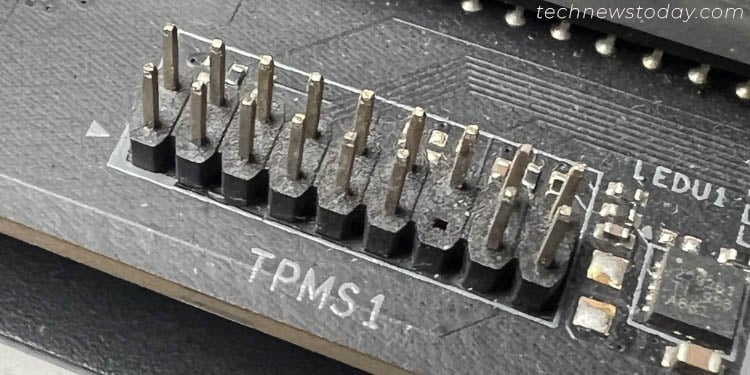

Konektor Modul TPM

Dengan popularitas firmware TPM (fTPM), TPM perangkat keras bukanlah pilihan utama di antara sebagian besar pengguna. Namun, dari sudut pandang keamanan, mereka masih jauh lebih unggul dari yang sebelumnya.

Meskipun chip TPM khusus sudah terpasang di beberapa motherboard, motherboard lain hanya menawarkan header khusus untuk menambahkannya. Umumnya, konektor ini diberi label TPM atau SPI TPM – jadi, Anda tidak akan kesulitan menemukan konektor ini.

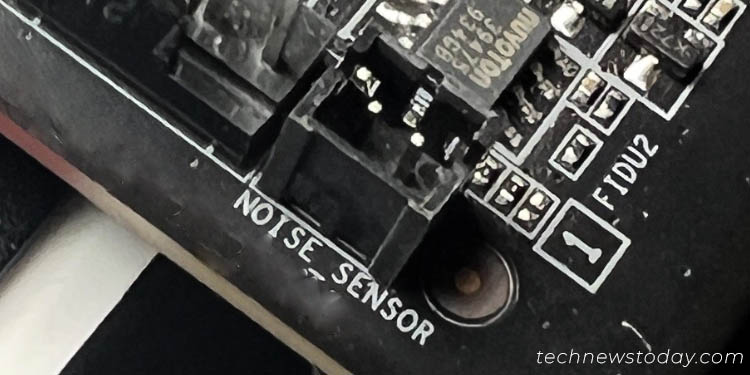

Header Deteksi Kebisingan

Yah, kipas angin dan pendingin yang berisik selalu membuat pusing kepala. Dengan fitur pendeteksi kebisingan pada beberapa motherboard kelas atas, Anda dapat mendeteksi tekanan suara dalam desibel.

Biasanya, model seperti itu menawarkan setidaknya satu kabel pendeteksi kebisingan, yang dapat dihubungkan langsung ke NOISE_SENSOR tajuk. Kemudian, gunakan utilitas BIOS atau perangkat lunak OEM untuk membaca parameter dan Anda dapat mengonfigurasi kecepatan kipas yang sesuai.

Konektor Lainnya

Meskipun saya telah membahas sebagian besar konektor yang tersedia di keduanya motherboard lama dan modern, saya mungkin masih melewatkan motherboard berpemilik. Jadi, selalu disarankan untuk membaca panduan pengguna untuk mengetahui apakah ada yang baru yang tersedia.

Misalnya, Gigabyte AORUS TRX40 MASTER kami dilengkapi dengan Add-di Konektor Kartu. Demikian pula, MSI MAG 550M MORTAR menyertakan header JCI1 untuk intrusi sasis (dengan sakelar khusus).
