Kapan pun Anda memilih PSU untuk rakitan Anda, faktor terpenting untuk dipertimbangkan adalah kebutuhan daya total. Kemudian muncul faktor lain seperti modularitas, efisiensi catu daya, dan pola distribusi daya.
Berbicara tentang konfigurasi distribusi daya, Anda akan menemukan dua jenis PSU yang ditawarkan pabrikan—tunggal rel dan multi rel.
Sejak Intel menjadikannya opsional untuk mengimplementasikan desain multi rel, sebagian besar produsen PSU agak berfokus pada rel tunggal. Tapi itu tidak berarti multi-rel sudah usang. Misalnya, Anda masih dapat menemukan banyak produk multi-rel dari “Diam!”
Pilih PSU rel tunggal jika Anda ingin memberikan ruang kepala watt yang memadai untuk komponen Anda dan menjalankannya tanpa tersandung. Performanya juga cukup baik saat Anda overclocking. Di sisi lain, pilihlah PSU multi-rel dengan watt tinggi jika Anda ingin menjalankan komponen kelas atas dengan perlindungan tambahan dari korsleting.
Apa itu PSU Single-Rail
Seperti yang mungkin sudah Anda duga, ini adalah catu daya dengan satu rel +12V. Semua komponen di PC Anda mendapatkan catu daya melalui rel tunggal ini.

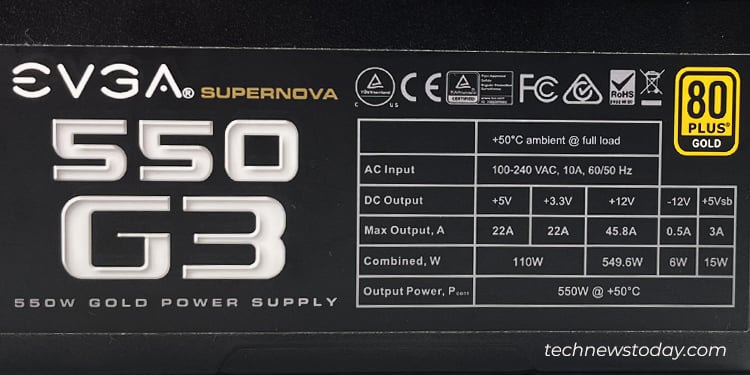

Di bawah ini adalah EVGA Supernova 550 G3 rel tunggal saya, PSU 550 watt dengan batas arus maksimum 45,8 Ampere.
Apa itu PSU Multi Rail
PSU multirel adalah PSU yang dilengkapi dengan beberapa rel +12V. Lebih tepatnya, rel +12V dibagi menjadi dua rel atau lebih dengan batas arus individual.
Lebih sering, produsen PSU cenderung menyediakan satu rel untuk GPU dan sisanya untuk Anda motherboard, drive CPU dan SATA.

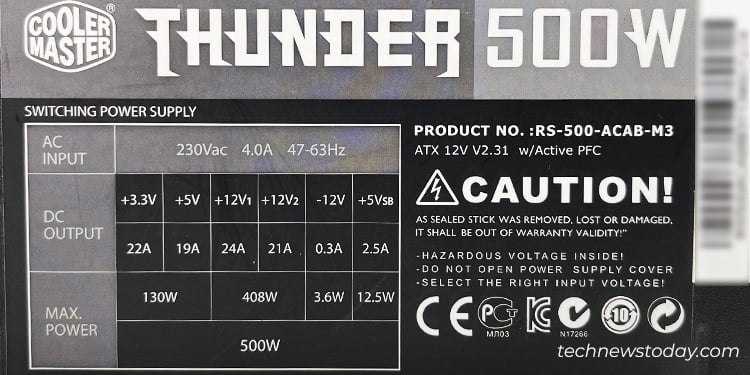

Inilah salah satu PSU multi-rel yang saya dapatkan dari Cooler Master. Seperti yang Anda lihat, ini adalah PSU 500 watt dengan dua rel +12V, satu dengan batas arus maksimum 24 Ampere dan satu lagi dengan 21 Ampere.
Anda mungkin juga menemukan beberapa PSU seperti Diam! Dark Power 12, yang dilengkapi dengan sakelar khusus untuk mengubah mode dari satu rel ke multi-rel. Itu dapat beralih antara rel 12V besar atau empat rel +12V, yang mendukung penarikan arus maksimum 32A, 32A, 40A, dan 40 Ampere, masing-masing.
Perbedaan Antara PSU Single-Rail dan Multi-Rail
Seperti yang telah dibahas sebelumnya, perbedaan utama antara PSU rel tunggal dan multi rel adalah pola distribusi daya mereka. Selain itu, Konfigurasi sirkuit”OverCurrentProtection” membedakannya secara signifikan.
Meskipun PSU rel tunggal dilengkapi dengan sirkuit”OCP”tunggal, PSU multirel memiliki ini fitur perlindungan pada masing-masing rel +12V.

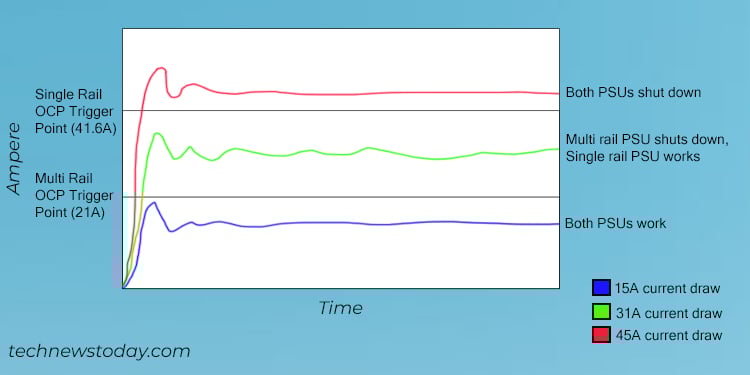

Misalkan Anda memiliki dua PSU, satu rel tunggal dan satu rel multi, masing-masing 500 watt. PSU rel tunggal memiliki satu rel +12V dengan batas arus maksimum 41,6A dan PSU multirel memiliki dua rel +12V, dengan batas arus masing-masing 21A dan 20A.
Dalam kasus PSU rel tunggal , OCP hanya akan dimulai saat pengundian saat ini melebihi 41,6A. Tetapi PSU multi-rel akan dimatikan segera setelah pengundian saat ini melewati ambang 20A atau 21A, tergantung pada relnya.
Pada dasarnya ini menunjukkan bahwa PSU rel tunggal memiliki ruang kepala yang memadai untuk mengakomodasi komponen berdaya tinggi. Hal ini juga berlaku jika Anda melakukan overclocking CPU, GPU, atau RAM.
Karena itu, PSU rel tunggal lebih rentan terhadap kerusakan jika terjadi korsleting. PSU umumnya mengintegrasikan fitur”perlindungan hubung singkat”untuk memantau hubung singkat yang terjadi di rel keluaran dan melindungi diri dari kemungkinan kerusakan dan bahaya kebakaran.
Namun fitur ini mungkin tidak memicu jika resistansi hubung singkat lebih tinggi dari 0,1 Ohm. Dalam kasus seperti itu, PSU harus bergantung pada OCP untuk melindungi dirinya sendiri.
Namun, jika batas OCP lebih tinggi, komponen dapat rusak sebelum mencapai batas. Jadi multi-PSU rel akan memastikan perlindungan yang lebih baik terhadap hubung singkat.
Catatan: Banyak pengguna sering percaya bahwa arus tinggi yang ditarik melalui PSU rel tunggal menimbulkan risiko panas berlebih dan membakar kabel. Meskipun mungkin pada kabel catu daya berkualitas rendah, setiap PSU dari produsen terkemuka seharusnya tidak mengalami masalah tersebut sampai dilengkapi dengan”OCP”.
Verdict—PSU Single-Rail Vs Multi-Rail
Menggunakan PSU rel tunggal atau multirel tidak membuat perbedaan yang signifikan sampai PSU bermerek, memenuhi kebutuhan daya sistem Anda dan memiliki peringkat efisiensi yang lebih tinggi.
Itu akan menjadi keuntungan tambahan jika PSU hadir dengan rangkaian lengkap fitur perlindungan, seperti OCP, termasuk OVP, UVP, OTP, dan SCP. Pada akhirnya, pilihan ada di tangan Anda.
Satu-satunya saat Anda dapat memilih PSU rel tunggal adalah ketika ada komponen perangkat keras tertentu di sistem Anda yang menghabiskan banyak daya , berpotensi memicu perlindungan kelebihan arus PSU.
Misalnya, saat Anda mendorong batas GPU atau CPU melalui overclocking yang agresif.
Di sisi lain, dapatkan multi-rel PSU jika Anda ingin melindungi sistem Anda dari korsleting. PSU multirel, karena batas arus maksimumnya yang rendah, dapat merespons lebih cepat jika terjadi korsleting, yang pada akhirnya dapat membantu melindungi perangkat keras Anda.
Pastikan Anda hanya mendapatkan arus tinggi watt PSU jika Anda memilih yang multi-rel. PSU multi-rel dengan watt rendah akan memicu”OCP”lebih cepat dan menyebabkan sistem mati, jika Anda memiliki kebutuhan daya sistem yang tinggi.
