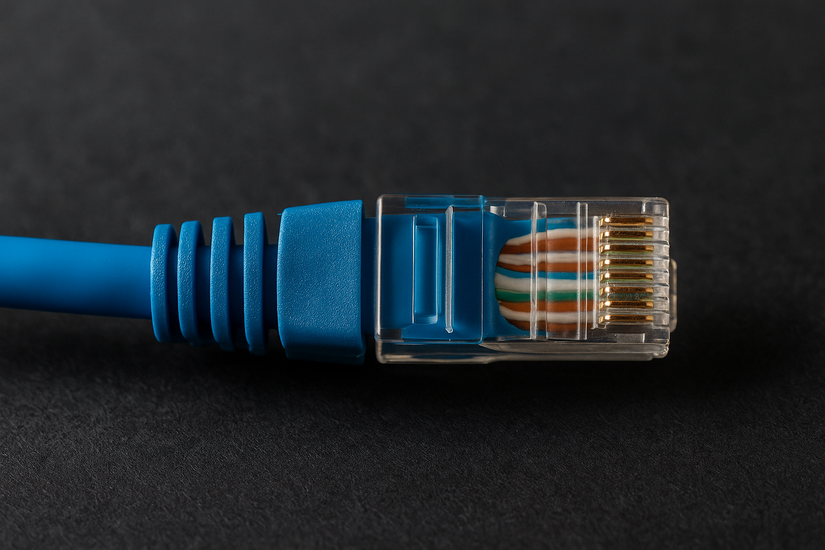

A saját Ethernet-kábel bekötése praktikus módja a stabil és gyors internetkapcsolat elérésének. Akár játékgépet, akár otthoni irodát vagy hálózati kapcsolót csatlakoztat, a saját kábelek elkészítése pontos hosszúságot és professzionális megbízhatóságot biztosít.
Néhány olcsó eszközzel és a megfelelő lépésekkel olyan kiváló minőségű Cat5e vagy Cat6 kábeleket készíthet, amelyek ugyanolyan jól teljesítenek, mint a boltiak. Gondosan kövesse ezt az útmutatót, hogy elkerülje a gyakori hibákat, és tiszta, erős kapcsolatot kapjon.
1) Amire szüksége van az Ethernet-kábel bekötése előtt
Szükség lesz néhány alapvető elemre: krimpelőszerszámra, kábelcsupaszítóra és RJ-45 csatlakozókra. Győződjön meg róla, hogy jó minőségű Ethernet-kábellel (Cat5e, Cat6 vagy Cat6A) és kábeltesztelővel ellenőrizheti munkáját.
1 vezeték eltávolításához kb. <-cp.> hüvelyknyire a külső köpenytől a kábel egyik végétől. Finoman forgassa, miközben enyhe nyomást gyakorol, nehogy belevágjon a belső vezetékekbe. Ha apró bevágásokat vagy bevágásokat lát a színes párokon, vágja le azt a részt, és vágja le újra.
3. lépés: Csavarja ki és rendezze el a vezetékpárokat
A kábel belsejében négy csavart érpár található – narancssárga, zöld, kék és barna. Óvatosan csavarja ki az egyes párokat, csak annyira, amennyire szükséges, körülbelül fél hüvelykig, hogy a jel sértetlensége erős maradjon. Lapítsa ki a vezetékeket az ujjai között, és rendezze el őket a megfelelő T568B sorrendben.
4. lépés: Vágja le és illessze be az RJ-45 csatlakozóba
úgy, hogy a vezeték körülbelül fele tartományban legyen. túlnyúlik a kabáton. Az egyenes, egységes végek megkönnyítik a csatlakozóba való behelyezésüket.
Tartsa az RJ-45 csatlakozót úgy, hogy a kapocs lefelé nézzen, és óvatosan helyezze be a vezetékeket. Erősen nyomja meg, amíg minden vezeték meg nem érinti a csatlakozó csatornájának végét.

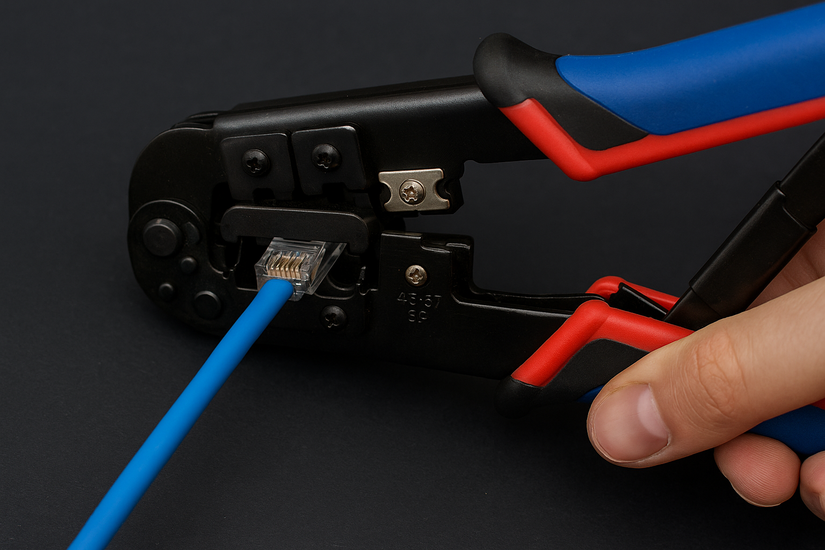

5. lépés: Préselje össze a csatlakozót
Helyezze be a csatlakozót a préselő szerszámba, és nyomja le egyenletes nyomással, amíg kattanást nem hall. Ez rögzíti a vezetékeket, és biztosítja, hogy minden rézérintkező átszúrja a megfelelő vezetéket. Ellenőrizze, hogy a köpeny megakadt-e a csatlakozó belsejében lévő feszültségmentesítő fülnél, hogy megakadályozza a vezetékek kilazulását, ha a kábel meghajlik vagy megrándult.
3) Az Ethernet-kábel tesztelése
A távoli kábelteszt segítségével csatlakoztassa a kábel másik végét egy alap kábeltesztelővel
modult. Kapcsolja be a tesztelőt, és figyelje az egyes tűk jelzőfényeit.
A lámpáknak egytől nyolcig kell egymást követniük anélkül, hogy kihagynák őket. Ha valamelyik jelzőfény nem gyullad ki, az adott érintkező megszakadt vagy rosszul van bekötve.
Ellenőrizze a sebességet és a stabilitást

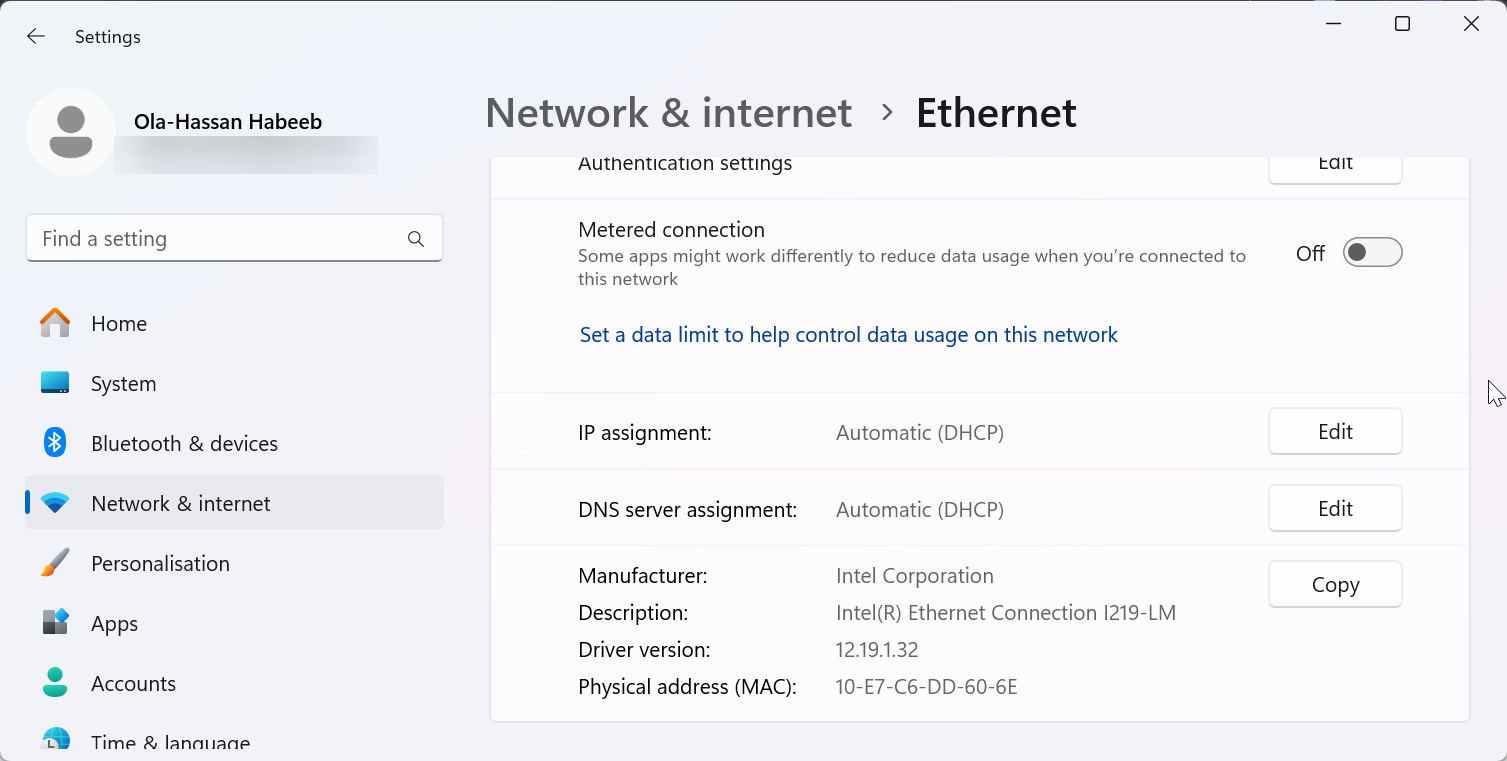

Miután áthaladt a teszteren, csatlakoztassa a kábelt a számítógéphez és az útválasztóhoz. A Windows rendszerben nyissa meg a Beállítások > Hálózat és internet > Ethernet lehetőséget, és ellenőrizze, hogy a kapcsolat sebessége 1 Gbps vagy 10 Gbps, a kábeltől függően.
Ha az eszköz kisebb sebességet mutat, vagy megszakad a kapcsolat, ellenőrizze, hogy nem sérült-e meg, vagy cserélje ki az egyik csatlakozót. A megfelelően préselt és tesztelt kábelnek stabilnak kell maradnia erős igénybevétel esetén is.
4) Gyakori hibák és azok elkerülése
A vezetékpárok túlzott kicsavarása: Ez növeli az áthallást és a jelveszteséget. Mindig tartsa a csavarokat a lehető legközelebb a csatlakozóhoz. A T568A és a T568B szabványok egymással ellentétes végeken való keverése: Ez keresztkábelt hoz létre, amely a legtöbb otthoni beállításban nem működik megfelelően. Rossz vagy egyenetlen vezetékek: Részleges csatlakozásokat okoz az RJ-45 csatlakozón belül. A préselés előtt mindig ellenőrizze a színsorrendet, és hogy minden vezeték elérje a csatlakozó végét. Kerülje a 100 méternél (328 láb) hosszabb kábelt. Ezen a távolságon túl a jel romlása még a kiváló minőségű Cat6A kábeleken is észrevehetővé válik.
5) Ethernet csatlakozási problémák hibaelhárítása
Az új kábel nem működik: Először ellenőrizze, hogy mind a nyolc vezeték megfelelően illeszkedik-e a csatlakozóba, és a színsorrend mindkét végén megegyezik-e. Az egyik tű nem érintkezik: Vágja le a csatlakozót, és préselje újra. Az RJ-45 csatlakozók olcsók, és jobb egyet kicserélni, mint hibás csatlakozásra hagyatkozni. Lassú vagy instabil kapcsolat: tartsa távol az Ethernet-kábeleket fénycsövektől, tápkábelektől vagy vezeték nélküli adóktól. Ha a probléma továbbra is fennáll, tesztelje a kábelt egy másik eszközzel, vagy frissítsen Cat6A-ra a jobb árnyékolás és teljesítmény érdekében. A jó minőségű csatlakozók és szerszámok használata szintén csökkenti a jelveszteséget.
Biztonsági és karbantartási tanácsok
Amikor krimpelőszerszámokkal és vágószerszámokkal dolgozik, viseljen védőszemüveget, hogy megvédje a szemét a huzaldaraboktól. Tartsa rendezetten a munkaterületet, hogy elkerülje a véletlen akadozásokat vagy vágásokat. Minden kábel mindkét végét címkézze fel, hogy pontosan tudja, hová vezet az egyes vezetékek. A sérült kábeleket felelősségteljesen ártalmatlanítsa – sok újrahasznosító központ elfogadja az elektronikai hulladékot. A megfelelő karbantartás révén a hálózat évekig megbízható marad.
GYIK az Ethernet-kábelek bekötésével kapcsolatban
Keverhetem a Cat5e és a Cat6 kábeleket ugyanabban a hálózatban? Igen, de a sebesség alapértelmezés szerint a lassabb kábel lesz. Mindig használjon megfelelő kategóriákat az egyenletes teljesítmény érdekében.
Szükségem van árnyékolt kábelekre otthon? Általában nem, kivéve, ha a kábelek nehéz elektromos berendezések közelében futnak. Az árnyékolt kábelek jobban megfelelnek az ipari vagy nagy interferenciás környezeteknek.
Mennyire lehet egy Ethernet-kábel? Az Ethernet-kábelek ajánlott maximális hossza 100 méter (328 láb). Ezen túlmenően a jelerősség fenntartásához kapcsolóra vagy jelismétlőre lesz szüksége.
Összefoglalás: Gyors lépések az Ethernet-kábel bekötéséhez
Vágja le az Ethernet-kábelt. Vágja le körülbelül egy hüvelyknyire a kabátot. Rendezd el a vezetékeket T568B sorrendben. Dugja be a vezetékeket a csatlakozóba. Préselje össze a csatlakozót és tesztelje a kábelt.
Következtetés
A saját Ethernet-kábelek bekötésével teljes körűen irányíthatja otthoni vagy irodai hálózatát. Gondos előkészítéssel, megfelelő eszközökkel és megfelelő technikával megbízható kapcsolatokat hozhat létre, amelyek ugyanúgy működnek, mint a professzionális telepítések.
Ha elsajátította a folyamatot, soha többé nem kell előre gyártott kábeleket vásárolnia. Arra is képes lesz, hogy bármilyen kábelt megjavítson vagy személyre szabjon, hogy megfeleljen a pontos beállításnak.
