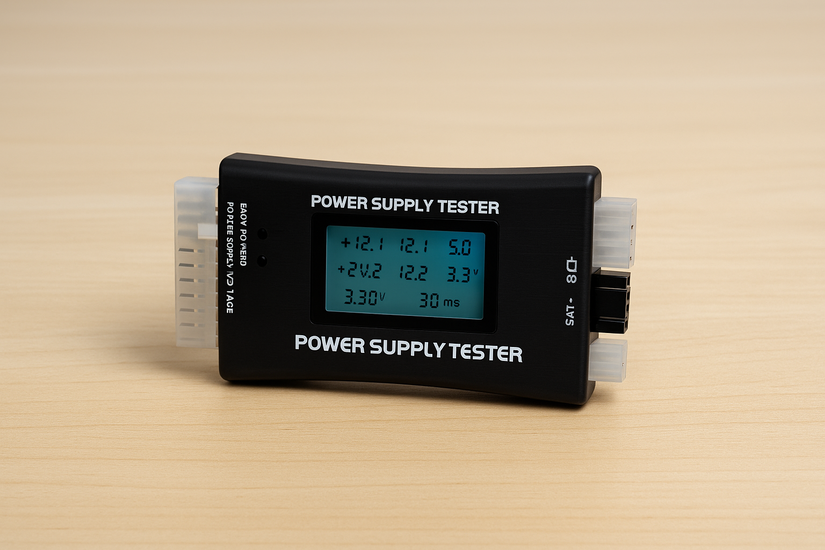

Un testeur de bloc d’alimentation vous aide à confirmer si votre bloc d’alimentation fournit une alimentation stable à votre PC. Les problèmes d’alimentation entraînent souvent des redémarrages aléatoires, des situations de non-démarrage ou des pannes de composants. Ce guide montre comment connecter correctement un testeur de bloc d’alimentation, lire les résultats de tension et décider si le bloc d’alimentation doit être remplacé.
Avant de commencer, débranchez le bloc d’alimentation de la prise murale avant de toucher les câbles. Attendez quelques secondes pour décharger l’électricité restante. Gardez l’appareil sur une surface non conductrice pendant que vous travaillez.
Une fois cela fait, vous pouvez maintenant passer au guide ci-dessous.
1) Ce que fait un testeur de bloc d’alimentation
Un testeur de bloc d’alimentation vérifie la tension de sortie de chaque rail et confirme que l’unité s’allume correctement. Cela élimine les incertitudes lorsque vous dépannez l’instabilité du système. Cela le rend utile pour diagnostiquer le matériel nouveau et vieillissant.
2) Quand utiliser un testeur de bloc d’alimentation
Testez votre bloc d’alimentation lorsque votre PC ne s’allume pas, s’éteint sous charge ou affiche des plantages répétés sans messages d’erreur. Vous pouvez également vérifier un nouveau bloc d’alimentation avant de l’installer pour éviter d’alimenter votre système avec une unité défectueuse.
3) Identifiez les connecteurs de votre bloc d’alimentation
La plupart des testeurs de bloc d’alimentation prennent en charge le connecteur ATX 24 broches, le processeur 4/8 broches, le PCIe 6/8 broches, SATA et Molex. L’identification de chaque fiche garantit que vous testez correctement chaque rail. Cela évite les pannes manquées sur les connecteurs périphériques.
4) Comment connecter le testeur de bloc d’alimentation
Étape 1 : branchez le câble ATX à 24 broches
Trouvez le connecteur à 24 broches provenant du bloc d’alimentation et insérez-le dans le port correspondant du testeur jusqu’à ce qu’il s’enclenche. Cela alimente le testeur et active l’affichage de la tension principale.
Étape 2 : Connectez les câbles CPU, PCIe, SATA et Molex
Connectez chaque câble à son port étiqueté sur le testeur et maintenez les connecteurs bien en place pour éviter de fausses lectures. Cela donne une image complète de l’état du bloc d’alimentation.
Étape 3 : Allumez le bloc d’alimentation
Actionnez l’interrupteur d’alimentation situé à l’arrière du bloc d’alimentation. Cela devrait allumer le testeur et afficher immédiatement les lectures de tension. Si rien ne se passe, le bloc d’alimentation présente probablement un problème d’alimentation critique.
5) Comment lire les résultats de tension
Plages de tension acceptables
Rail +12 V : dans les limites de ±5 % (généralement de 11,4 V à 12,6 V) Rail +5 V : dans les limites de ±5 % (de 4,75 V à 5,25 V) Rail +3,3 V : ±5 % (3,15 V à 3,45 V)
Ces plages correspondent aux spécifications ATX standard.
Synchronisation Power-good (PG)
La synchronisation PG mesure le temps nécessaire au bloc d’alimentation pour stabiliser ses sorties. Les lectures saines se situent généralement entre 100 ms et 500 ms. Si PG est absent ou en dehors de cette plage, le bloc d’alimentation peut être instable.
Ce que signifient des tensions anormales
Des tensions faibles ou incohérentes suggèrent des condensateurs défaillants ou des composants internes endommagés. Les tensions élevées indiquent des problèmes de régulateur et peuvent endommager votre carte mère ou vos disques. Toute valeur hors plage doit être considérée comme un signe d’avertissement.
6) Notes des testeurs ATX 3.0 et des blocs d’alimentation modernes
Les alimentations ATX 3.0 modernes incluent des exigences plus strictes en matière de charge transitoire. Les testeurs plus anciens peuvent mal interpréter le timing PG ou les états de faible consommation. Assurez-vous que votre testeur prend en charge les normes les plus récentes lorsque vous travaillez avec les derniers blocs d’alimentation et GPU.
7) Dépannage des résultats du testeur du bloc d’alimentation
Si le bloc d’alimentation ne s’allume pas : vérifiez que l’interrupteur du bloc d’alimentation est réglé sur On, vérifiez la prise murale et le câble d’alimentation. Si les 24 broches ne s’activent toujours pas, le bloc d’alimentation est probablement en panne. Si un rail affiche une tension incorrecte : essayez un autre câble pour exclure tout dommage au connecteur. Si la lecture se répète, le bloc d’alimentation ne peut pas fournir une alimentation stable et vous devez le remplacer. Si les tensions sont normales, mais que le PC tombe toujours en panne : le problème peut provenir de la carte mère, du GPU, de la RAM ou d’un court-circuit. Le testeur confirme que le bloc d’alimentation n’est pas à l’origine du problème.
Conseils : Testez les rails supplémentaires séparément
Test des lignes SATA et Molex : Certains défauts se produisent uniquement sur les rails périphériques. Le test de ces rails garantit que vos disques et accessoires reçoivent une puissance constante. Test des rails PCIe pour la stabilité du GPU : les pannes de courant liées au GPU se cachent souvent derrière des résultats stables à 24 broches. Le test des connecteurs PCIe permet de diagnostiquer les problèmes d’écran noir et les pannes du GPU uniquement.
FAQ
Un testeur de bloc d’alimentation peut-il détecter tous les problèmes ? Un testeur vérifie la stabilité de base de la tension, mais il ne peut pas simuler de lourdes charges CPU ou GPU.
Dois-je retirer le bloc d’alimentation pour utiliser un testeur ? Vous pouvez tester sans le retirer, mais tous les câbles du système doivent d’abord être déconnectés.
Un testeur de bloc d’alimentation est-il plus sûr qu’un multimètre ? Un testeur fournit des résultats rapides avec un risque minimal, ce qui le rend idéal pour les débutants.
Résumé
Un testeur de bloc d’alimentation vous aide à diagnostiquer rapidement les problèmes d’alimentation. Connectez d’abord le câble à 24 broches, puis connectez tous les autres connecteurs. Vérifiez la stabilité de chaque rail de tension et du timing PG. Remplacez le bloc d’alimentation si des valeurs se situent en dehors de la plage normale.
Conclusion
L’utilisation d’un testeur de bloc d’alimentation vous offre un moyen rapide et fiable de confirmer si votre alimentation fonctionne correctement. Cela protège votre matériel et vous fait gagner du temps lors du dépannage. Si votre bloc d’alimentation affiche des valeurs instables, son remplacement évite désormais des problèmes plus importants ultérieurement.
