Les boîtiers PC ne sont pas conçus pour accueillir tous les types de cartes mères. Si vous ne garantissez pas la compatibilité, vous aurez soit une carte qui ne rentre pas dans le boîtier, soit un boîtier trop grand pour la carte.
L’incompatibilité entre ces deux éléments peut parfois entraîner des dommages potentiels à la carte mère.
Pour déterminer si une carte mère peut tenir dans un boîtier, vous devez vérifier que le facteur de forme de la carte mère correspond aux spécifications du fabricant du boîtier. Par exemple, une carte mère ATX ne rentrera que dans un boîtier ATX.
Ensuite, assurez-vous que la carte mère dispose des ports et connecteurs appropriés pour correspondre aux entrées et sorties du boîtier. Assurez-vous que le boîtier dispose de suffisamment d’entretoises et de trous de montage pour fixer la carte mère.
Regardons de plus près pour nous assurer que nous obtenons toutes les étapes nécessaires pour garantir la compatibilité de la carte mère et du boîtier.
Vérifiez Spécifications du fabricant
Avant tout, permettez-moi de vous poser rapidement une question. Vous souvenez-vous du boîtier PC que vous possédez ? Et le modèle de la carte mère ?
Si oui, super ! Désormais, vous pouvez simplement consulter leurs spécifications techniques et vérifier leur compatibilité.
Par exemple, j’ai un boîtier NZXT H510 et je prévois d’y installer une carte ASUS PRIME B450-PLUS.
Pour vérifier si cette carte convient parfaitement à mon cas, je dois d’abord vérifier son facteur de forme.

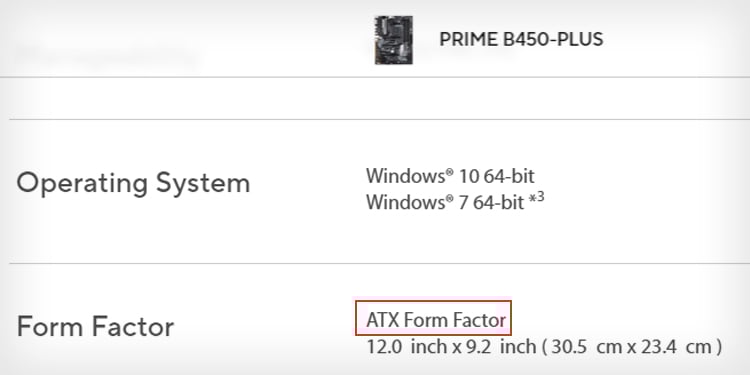

Crédit: ASUS
En surfant, j’ai appris qu’il s’agissait d’une carte mère ATX.
Comme vous pouvez le voir, je dois maintenant vérifier si le boîtier du PC prendra en charge la carte au format ATX.

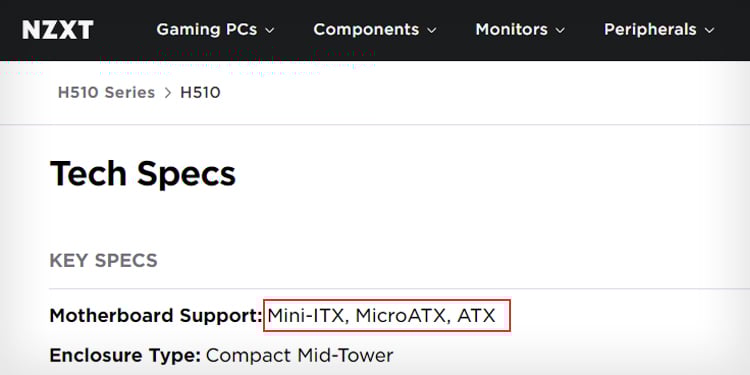

Je suis allé sur le site officiel de NZXT et j’ai découvert que le PC H510 le boîtier prend en charge ce facteur de forme.
Crédit: NZXT
C’est tout. Voyez avec quelle facilité nous avons testé la compatibilité. Mais attendez !
Que ferez-vous si vous ne disposez pas de cette information ? Ou, disons que vous n’avez pas pu vérifier les spécifications ?
C’est là que l’inspection visuelle entre en action.
Connaissez le facteur de forme de votre carte mère
Commençons le processus en trouvant quelle carte mère vous possédez.
Bien qu’il existe aujourd’hui toute une gamme de formats de cartes mères disponibles, les plus courants sont les E-ATX, ATX, Micro-ATX et Mini-ITX.
Les cartes mères ATX sont les cartes les plus utilisées avec des dimensions de 305 x 244 millimètres.
De même, les cartes micro-ATX ont une taille de 244 x 244 mm, mini-ITX 170 x 170 mm et les cartes E-ATX 330 x 305 mm.

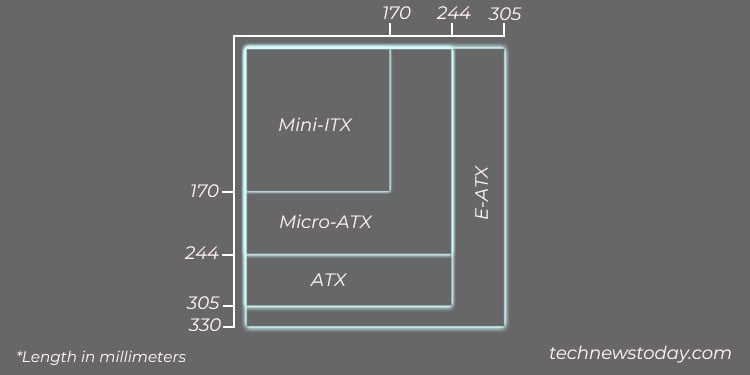

Voici un aperçu rapide de tous les facteurs de forme de la carte mère pour vous aider à mieux comprendre.
Comprendre le facteur de forme du boîtier PC
Maintenant, découvrons les facteurs de forme des boîtiers PC et leurs facteurs de forme mobo correspondants.
Comme leur nom l’indique, les boîtiers micro-ATX et mini-ITX sont conçus pour accueillir des micro-ATX et des mini-ITX. Cartes mères ITX, respectivement.
De même, les boîtiers moyenne tour sont destinés à accueillir une carte mère ATX et les boîtiers pleine tour pour les cartes mères E-ATX.
Notez que les boîtiers plus grands sont également capable d’accueillir des cartes plus petites jusqu’à ce qu’elles disposent de trous de montage et d’entretoises compatibles.
Vérifiez la compatibilité de la carte mère avec le boîtier du PC
Maintenant que vous connaissez les facteurs de forme de la carte mère et du boîtier du PC, voici comment tester leur compatibilité.

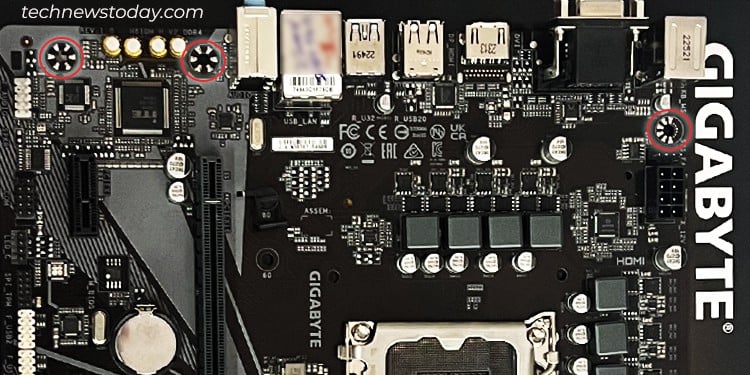

Pour commencer, vérifiez les trous de montage sur la carte mère et voyez si le boîtier du PC a des trous correspondants pour s’adapter à la carte.
En fonction du facteur de forme, vous pouvez voir un nombre variable de trous sur la carte mère.
Par exemple, vous obtiendrez généralement 4 trous de montage sur la carte mini-ITX et jusqu’à 10 trous sur les cartes ATX standard.
Notez que malgré ayant le même facteur de forme, l’emplacement de ces trous peut différer.
Mais il n’y a pas de quoi s’inquiéter ! Vous êtes prêt à continuer jusqu’à ce que le trou sur la carte corresponde au trou sur le boîtier du PC.

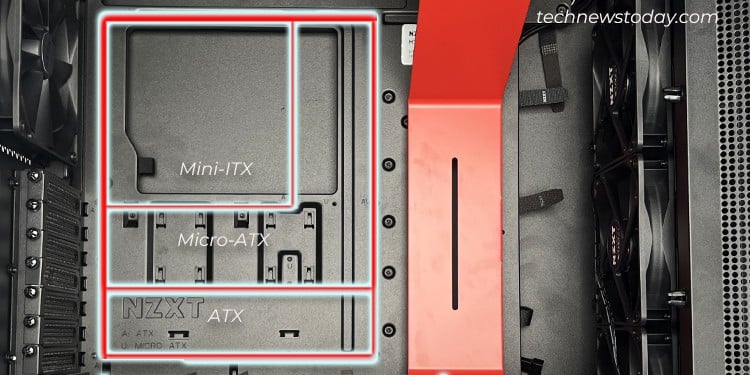

Lors d’une inspection visuelle, j’ai constaté que ce boîtier de PC accueillerait facilement ma carte mère. Mais attendez! Puis-je installer une carte plus petite que celle-ci ?
Oui, ce boîtier est doté d’entretoises qui peuvent facilement être déplacées vers les trous souhaités, en fonction de la carte que vous souhaitez installer.

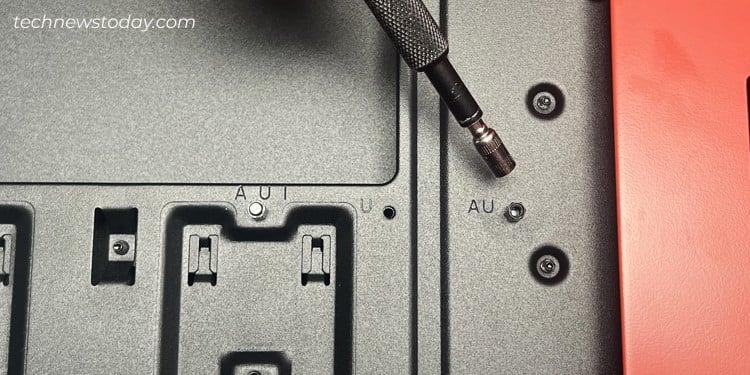

Vous pouvez soit utilisez un adaptateur d’entretoise avec un tournevis ou utilisez simplement une pince pour les dévisser et les déplacer.

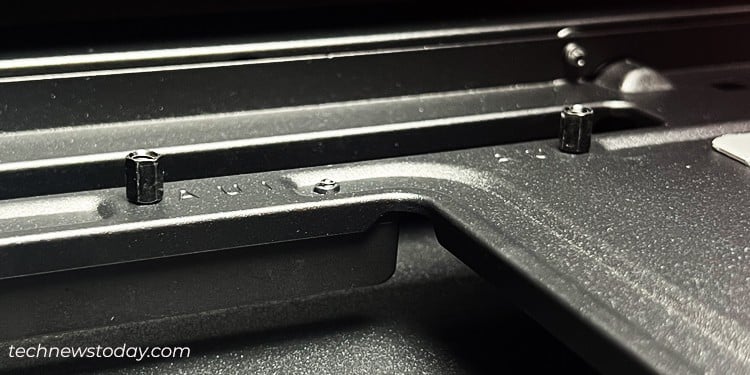

Si vous n’êtes pas au courant des entretoises, laissez-moi vous dire rapidement que ce sont les entretoises métalliques qui fixent la carte au boîtier du PC. Ils aident à maintenir une distance par rapport au boîtier et à protéger la carte contre d’éventuels courts-circuits.
Mais si votre boîtier est doté d’entretoises fixes, cela peut vous empêcher de le faire.

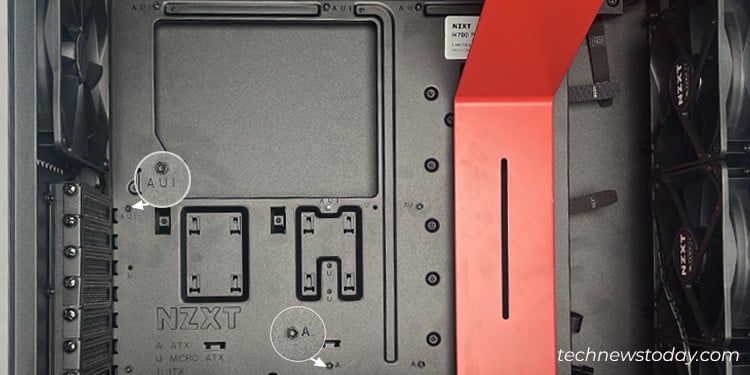

Quelques hautes Les boîtiers PC fin, comme mon NZXT H700, ont même des étiquettes qui indiquent la compatibilité de la carte mère et vous aident à l’installation.
Remarque : N’oubliez pas de retirer les entretoises inutilisées présentes derrière la carte mère. Ils peuvent déclencher des courts-circuits et finir par endommager l’ensemble de la carte. Je vous recommande de retirer ces entretoises et de les stocker ailleurs.
Autres éléments pour déterminer la compatibilité
Outre la compatibilité physique, il existe également certains facteurs importants pour déterminer si une carte mère est la bonne. adapté au boîtier de votre PC.
Commencez par vérifier si le panneau d’E/S de la carte mère s’aligne correctement avec la découpe du panneau d’E/S dans le boîtier.
Ensuite, vérifiez s’il y a Il y a un espace libre suffisant pour installer la carte graphique et les refroidisseurs personnalisés.
Ensuite, assurez-vous que le boîtier dispose de suffisamment d’emplacements pour prendre en charge les cartes d’extension PCIe sur la carte mère.
En dehors de cela, l’avant les connecteurs de panneau, les options de gestion des câbles et l’intégration de l’éclairage RVB sont également des facteurs essentiels à prendre en compte.
