USB on kehittyvä tekniikka, ja siitä on tullut yleinen standardi oheislaitteiden liittämiseen ja elektronisten komponenttien lataamiseen. Siitä lähtien, kun se kehitettiin vuonna 1996, olemme törmänneet neljääntoista eri USB-liitinjärjestelmään.
Näiden joukossa me kaikki tunnemme USB Type-A:n, koska ne ovat kaikkialla käytössä, luotettavia ja monipuolisia. Niillä on kuitenkin edelleen rajoituksia useissa eri näkökohdissa, kuten tiedonsiirtonopeudessa, virransyötössä jne. Ymmärtääkseen nämä tarpeet USB Implementers Forum (USB-IF) esitteli Type-C:n vuonna 2014 valtavilla parannuksilla.
Jos sinulla on käsissäsi molemmat liittimet, tiedät, että niiden suunnittelussa on merkittävä ero. Vaikka USB-A-kaapelin oikean puolen löytäminen vaatii muutaman yrityksen, USB-C voidaan liittää kummalla tahansa tavalla käännettävän liittimen ansiosta. Sen lisäksi on monia muita eroja, joista keskustelemme tarkemmin tässä artikkelissa.
Mikä USB A on?

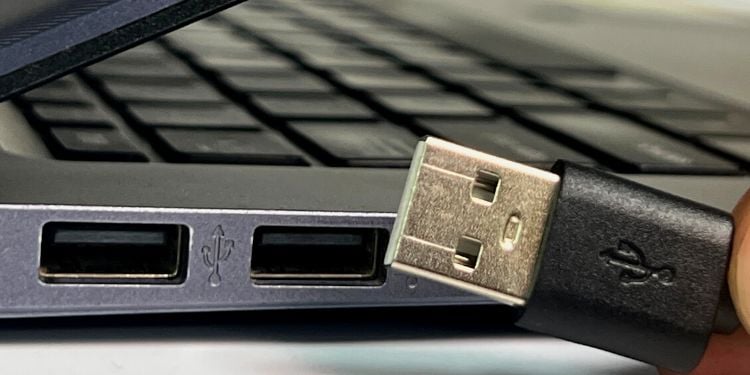

USB A-portti ja-liitin
Onpa kyseessä näyttö, kannettava tietokone tai PC-kotelo , pelikonsoli tai flash-asema, USB A-portit ovat saatavilla kaikkialla. Niistä on tullut välttämätön osa elämäämme, kun käytämme niitä eri tarkoituksiin – älypuhelimien lataamiseen, oheislaitteiden liittämiseen, tietojen varmuuskopiointiin ja muihin.
Ne ovat litteitä ja suorakaiteen muotoisia
vahva>. Jos tarkastelet liittimen sisäpuolta, sinun pitäisi huomata neljä (sukupolvissa 1 ja 2) tai yhdeksän (sukupolvien 3 ja 3.1) nastaa. Jälkimmäisen viisi ylimääräistä nastaa on tarkoitettu SuperSpeed-tiedonsiirtoon ja tehostettuun tehonsiirtoon.
Yleensä tämän tyyppisissä kaapeleissa on USB Type-A toisessa päässä ja eri liittimet (Type-B, Type-C, Micro-B jne.) toisaalta. Yllätyt tietää, että USB-A–USB-A-uroskaapeleita on myös kourallinen, mutta ne ovat patentoituja.
USB-IF ei kuitenkaan suosittele satunnaisen USB-A-liittimen liittämistä. USB-A-liitäntään, koska se voi olla vaarallista. Tyypin A liitin on vain isännille, ja kun se liitetään kahteen laitteeseen, se voi vahingoittaa molempia komponentteja. Jotta voit käyttää sitä turvallisesti, varmista, että yhdestä USB-A-liittimestä puuttuu kolme nastaa (D-, D+ ja VBUS).
Jatkossa Type-A tarjoaa hitaamman tiedonsiirron. arvostavat ja voivat ladata vain pieniä laitteita. Ne voivat vaihdella eri USB-sukupolvien mukaan, joita olemme käsitelleet alla olevassa yksityiskohtaisessa taulukossa.
USB Type-A:n tukemat eri sukupolvet
Nastakokoonpanojen eroista huolimatta USB 1 ja 2 ovat yhteensopivia kolmannen sukupolven kanssa ja päinvastoin.
Vaikka USB A-portit eivät hyväksy ääni-tai videotuloa, ne voivat silti lähettää niitä. Näiden signaalien lähettämiseen tarvitaan kuitenkin yhteensopiva sovitin (esimerkiksi USB-HDMI). Voit esimerkiksi liittää USB:n kannettavaan tietokoneeseen ja HDMI:n näyttöön grafiikan renderöimiseksi.
Viimeksi USB-IF on jo lopettanut A-tyypin liittimien iteroinnin 3.1:n jälkeen
vahva>. Tämä on selvä merkki siitä, että se korvataan pian.
Edut: Saatavilla lähes kaikissa elektronisissa laitteissa ja oheislaitteissa Nopeampi ja kestävämpi kuin sarja-ja rinnakkaisportit Tukee latausyhteensopivia laitteita Haitat: Käytetään enimmäkseen alavirran yhteyteen, ja tuskin käytetään ylävirtaan Hitaampi tiedonsiirrossa ja virransyötössä verrattuna USB-C:hen tai Thunderboltiin Ei tue vaihtoehtoisia tiloja Vaatii sovittimia audio-ja videotukeen
Mikä on USB C?
USB-C-portti ja-liitin
USB A:n tapaan USB C voi siirtää sekä virtaa että dataa, mutta vain nopeammin. Ne otettiin käyttöön kaikkien elektronisten laitteiden vakiona, ja ne korvasivat kolmetoista aikaisempaa liitintä.
Siellä on ovaalin muotoinen pistoke ja ohuempi käännettävä pistoke.. Tämä tarkoittaa, että voit asettaa kaapelin kummalla tahansa tavalla.
Niillä on 24-nastainen kokoonpano kaikissa sukupolvissa. Vaikka uros-ja naarasliittimissä ei yleensä ole tarroja, joihinkin laitteisiin on upotettu USB-symboli, joka auttaa tunnistamaan ne.
Löydät todennäköisesti Type-C-portit kaikista äskettäin lanseeratuista kannettavista tietokoneista, tietokoneista ja keskittimistä. , ja muut laitteet. Itse asiassa nykyään on saatavilla myös USB-C-flash-asema, joka on paljon kestävämpi ja kätevämpi kuin vanhemmat.
Usbold-C esiteltiin tiettävästi vuonna 2014 ja sen ensimmäiset tekniset tiedot. olivat USB 2.0, vaikka 3.1 oli jo julkaistu. Sen jälkeen USB-IF on tehnyt seitsemän versiota (tällä hetkellä 2.2), joista jokaisella on paremmat tekniset tiedot kuin edellisellä.
USB Type-C:n tukemat eri sukupolvet
äskettäin kehitetty USB 4-versio 2, Type-C on jopa nopeampi kuin Thunderbolt 4 (40 Gbps). On kuitenkin vain ajan kysymys, milloin uuden sukupolven Thunderbolt ylittää sen.
Voit jopa kytkeä USB-C-kaapelin Thunderbolt 3:een ja uudempiin liitäntöihin. Tämä johtuu siitä, että niillä on samat käännettävät liittimet ja pin-kokoonpano.
Lisäksi Type-C:t tukevat Ultra-HD 4K-videota 60 Hz:llä. Mutta DisplayPort Alt Mode-tilan ansiosta se voi jopa käsitellä 8K-näytön samalla virkistystaajuudella. Tämän lisäksi se tukee myös Power Deliveryä, joka mahdollistaa huippuluokan laitteiden lataamisen jopa 240 W:n teholla.
USB C-liittimen mukana tulee USB A toisessa päässä. Saatavilla on kuitenkin myös USB C–USB C-kaapeleita, jotka lataavat laitteita paljon nopeammin ja tiedonsiirtonopeus on myös korkea.
Kaikista näistä eduista huolimatta Type-C:n käytössä on edelleen haittoja. Alla olevan taulukon pitäisi auttaa sinua selvittämään tämän USB-liittimen käytön edut ja haitat.
Edut: Symmetrinen ja käännettävä liitin Tukee vaihtoehtoisia tiloja Käsittelee Ultra-HD 4K (60 Hz) ja 8K ( DP Alt Mode) Voi ladata suuria elektronisia laitteita nopeammin kuin kaikki USB-liittimet Täysin kaksisuuntaiset Haitat: Vähemmän portteja laitteissa Suhteellisen kalliita kuin muut USB-liittimet
Erot USB A:n ja USB:n välillä C
Ladataanpa laitteita tai siirretään tiedostoja laitteesta toiseen, me kaikki käytämme USB:tä joka ikinen päivä. Nämä liittimet voivat ottaa suuren määrän virtaa ja jopa siirtää datakuormia sekuntien murto-osissa.
Tänä päivänä on saatavana erilaisia liittimiä – Type-A, Type-B, Type-C, Mini-A, Micro-A, Micro-B ja muut. Vaikka niillä kaikilla on omat erikoisuutensa, suurin osa meistä on suosinut USB A:ta ja USB C:tä.
Nämä liitinjärjestelmät eroavat toisistaan muodon, pin-kokoonpanon, tiedonsiirtonopeuden, tehonsiirron, ja enemmän. Joten viivyttelemättä perehdytään niihin tarkemmin.
Muotokerroin

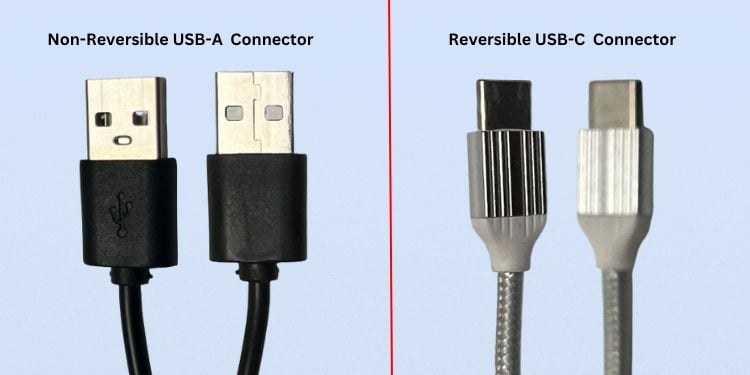

Toisin kuin USB A:ssa, USB C:ssä on kiertosymmetrinen (käännettävä) liitin
USB A ja USB C ovat muodoltaan ja kooltaan täysin erilaisia. Kun edellisen säiliön aukko on 12,50 mm x 5,12 mm, jälkimmäisen 8,34 mm x 2,56 mm. Tyypin A fyysinen liitin on selvästi suurempi, kun taas tyypissä C on jonkin verran mikro-USB:n kokoinen.
Tavallinen A-pistoke ja-pistoke ovat litteän suorakaiteen muotoisia. Toisaalta C-tyypin liittimet ovat soikion muotoisia.
Toinen tärkeä ero on johdon symmetrisyys ja käännettävyys. USB A:ssa on ei-käännettävä liitäntä. Siksi sinun on tunnistettava ylä-ja alaosat ennen kuin liität ne porttiin. Keskellä taittuva puoli on sen alaosa, kun taas USB-symbolilla painettu puoli on yläpuoli.
Toisaalta USB-C:ssä on kiertosymmetrinen liitin. Sinun ei tarvitse erottaa ylä-ja alaosia, koska ne ovat identtiset. Tämän suurin etu on, että voit kytkeä liittimen kummalla tahansa tavalla.
Piinnin määritys

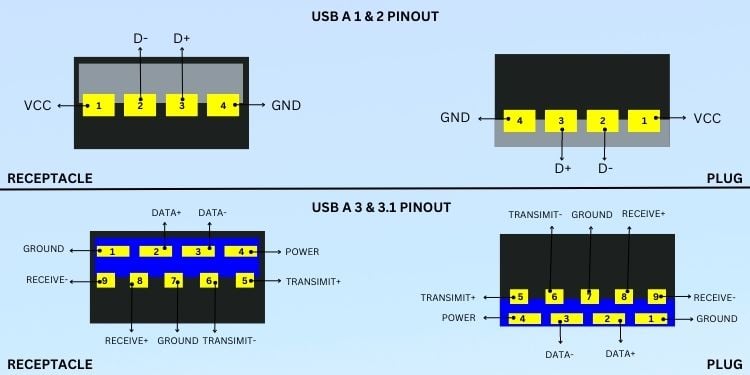

USB-A Pinout
USB A 1.0, 1.2 ja 2.0 on 4-nastainen kokoonpano. Tässä nastat 2 ja 3 ovat dataa varten (D- ja D+), kun taas loput maadoitusta (GND) ja jännitettä ( strong>VCC).
Toisin kuin USB A 2.0, USB 3.0:ssa ja 3.1:ssä on 9-nastainen kokoonpano. Viidestä lisänastasta kaksi on tarkoitettu vastaanottoon (Receive- ja Receive+), kaksi lähetykseen (Transmit+ ja Transmit-<)./strong>) ja yksi maadoitukseen (GND).

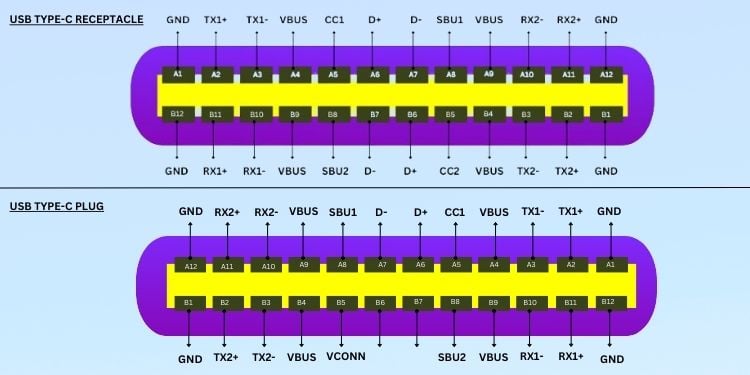

USB-C:ssä on 24-nastainen kokoonpano sekä pistokkeissa että vastakkeissa. Yllä olevan kuvan mukaisesti pistorasioissa on neljä Enhanced SuperSpeed-differentiaaliparia, neljä maa, neljä tehoa, kaksi sivukaistakäyttöä. strong>, kaksi nopeaa USB differentiaaliparia ja kaksi määrityskanavan nastaa.
USB-C-liitin
Toisessa päässä nastat USB-C-liittimellä on peilattu kokoonpano. Tästä puuttuu yksi nopea differentiaalipari (D-ja D+ B6:ssa ja B7:ssä) ja CC2 (B5:ssä) on korvattu erillisellä virtalähteellä (VCONN).
Tiedonsiirtonopeus
USB-A:n ja USB-C:n tiedonsiirtonopeus on sama 3.1-iteraatioon asti. Koska edellinen ei tue korkeampia sukupolvia, ne on rajoitettu 10 Gbps:iin.
Toisaalta uusin USB 4.0 tarjoaa 80 Gbps:n kaistanleveyden symmetrinen tila. Lisäksi sen tiedonsiirtonopeus nousee 120 Gbps:iin epäsymmetrisessä tilassa, mikä on korkein Type-C-liittimille.
Virransyöttö

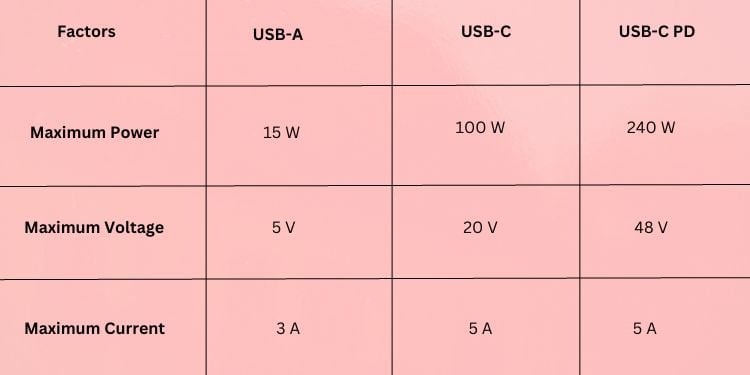

USB A vs USB C vs USB C PD – erot tehon, jännitteen ja virran suhteen
Koska USB A:n lopullinen iteraatio on 3.1, se voi tarjota maksimitehoa 15 W ja 3 A jännitteellä 5 V. Siksi USB-A–Mirco-B-tai USB-A–USB-C-kaapeleiden käyttäminen riittää halvempien laitteiden lataamiseen.
Toisaalta USB-C pystyy lataamaan suurikokoisten, suuritehoisia laitteita varten. Sekä USB 4 että sen toinen versio tarjoavat 100 W tehon ja 5 A virran 20 V:lla.
USB-C-version 2.1 määrityksen jälkeen se alkoi kuitenkin tukea pikalataustekniikkaa (USB-PD). Tämän maksimiteho on 240 W ja 5 A virta 48 V.
Näytön tuki
Sekä USB A että USB C tukevat videosignaaleja. Edellinen vaatii kuitenkin oikean sovittimen (USB A-HDMI, USB A-DisplayPort jne.). Se pystyy myös käsittelemään vain jopa 1080p-näyttöä.
Toisin kuin Type-A, USB C tukee korkeita näyttötarkkuuksia, jopa Ultra-HD 4K 60 Hz. Itse asiassa DisplayPortin USB-C:n kautta se pystyy käsittelemään jopa 8k-näyttöä samalla virkistystaajuudella.
Vaihtoehtoiset tilat
Viimeinen ero on, että USB-C tukee kolmannen osapuolen protokollia, joita USB-A ei. Näitä kutsutaan vaihtoehtoisiksi tiloiksi, ja niistä neuvotellaan porttien välillä USB-virransyötön kautta.
Type-C-liitännässä kolmannet osapuolet voivat tarkistaa TX-, RX-ja SBU-nastojen määrityksiä.. Suosittu esimerkki vaihtoehtoisesta tilasta on DisplayPort over USB-C, joka parantaa erilaisia suorituskykyjä, kuten tiedonsiirtonopeutta, taaksepäin yhteensopivuutta ja pääasiassa näytön tukea.
Lopullinen tuomio – USB A vs. USB C
Sekä USB A että USB C ovat USB-standardien tyyppejä, mutta jälkimmäistä pidetään paljon parempana vaihtoehtona laitteiden liittämiseen. Ne ovat parempia nopeuden, tehonsiirron, näytön tuen ja vaihtoehtoisten tilojen suhteen. Se on myös takapäin yhteensopiva kaikkien USB A-sukupolvien kanssa sovittimen kautta.
Näistä eroista huolimatta USB A:ta käytetään edelleen runsaasti. Itse asiassa voimme löytää laitteita, joissa on useita Type-A-portteja, mutta ei USB C:tä. Tämä johtuu luultavasti siitä, että valmistajat ja käyttäjät eivät ole vielä hyväksyneet sitä yleisstandardiksi.
Alla oleva vertailutaulukko näyttää kaikki USB A:n ja USB C:n erot, joista keskustelimme aiemmin.
Erot USB Type-A:n ja USB Type-C:n välillä
