ATX-emolevy määrittää vakioasettelun ja koon, jota useimmat pöytätietokoneet käyttävät edelleen. Tämän muototekijän ymmärtäminen auttaa valitsemaan yhteensopivia osia, välttämään asennusvirheet ja suunnittelemaan tulevat päivitykset luottavaisesti. Tämä opas kattaa kaiken, mitä sinun tarvitsee tietää emolevystä, ja vastaa todennäköisiin kysymyksiisi.
1) ATX-standardin ymmärtäminen
ATX on lyhenne sanoista Advanced Technology eXtended, Intelin vuonna 1995 julkaisema spesifikaatio korvaamaan vanhemman AT-muodon. Se asettaa säännöt koolle, ruuvien sijoittelulle, virtaliittimille ja komponenttien sijoittelulle, jotta kotelot, virtalähteet ja emolevyt sopivat saumattomasti yhteen.
ATX-mitat ja asettelu

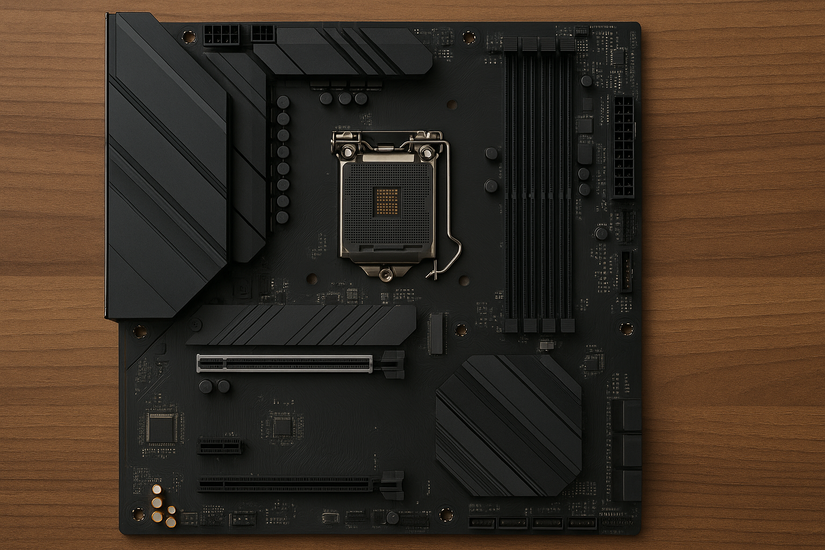

Tavallinen ATX-emolevy on kooltaan 305 × 244 millimetriä (12 × 9,6 tuumaa). Asettelu sisältää useita PCIe-paikkoja näytönohjain-tai laajennuskorteille, jopa neljä RAM-paikkaa ja runsaasti otsikoita faneille ja tallennustilalle. Sen koko antaa rakentajille enemmän tilaa parempaan ilmavirran ja kaapelin hallintaan.
ATXull:n emolevyn tärkeimmät ominaisuudet. levyt tukevat kehittyneitä virransyöttöjärjestelmiä, useita M.2-paikkoja ja vahvoja VRM:itä huippuluokan suorittimille. Ne sisältävät usein monipuolisia liitäntävaihtoehtoja, kuten USB-C, sisäänrakennettu Wi-Fi ja vahvistetut GPU-paikat. Tämä tekee niistä ihanteellisia pelaamiseen, videoeditointiin ja tuottavuusrakennuksiin, jotka vaativat joustavuutta laajentamiseen.
2) ATX vs. muut muototekijät
Emolevyjä on saatavana eri muototekijöinä, kuten ATX, Micro-ATX ja Mini-ITX. Erot vaikuttavat pääasiassa levyn kokoon, laajennusmahdollisuuksiin ja yhteensopivuuteen eri PC-koteloiden kanssa.
ATX vs. MICRO-ATX
Mikro-ATX-levyt ovat pienempiä ja usein halvempia, mutta niissä on yleensä vähemmän PCIe-paikkoja ja vähemmän RAM-vaihtoehtoja. Ne sopivat erinomaisesti pienikokoisiin tai budjettikohteisiin, joissa laajentaminen ei ole ensisijainen tavoite. ATX-kortit tarjoavat kuitenkin enemmän joustavuutta, jos aiot lisätä grafiikkasuoritteita tai sieppauskortteja myöhemmin.

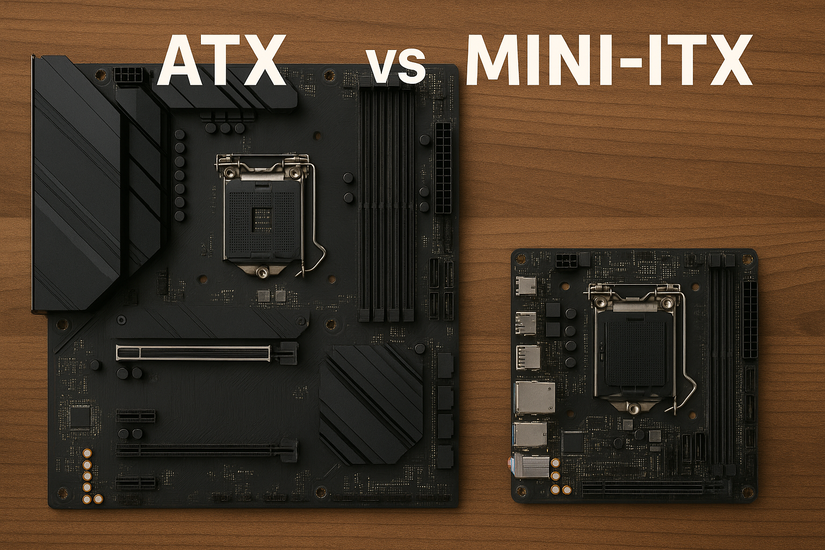

ATX vs MINI-ITX
Mini-ITX-levyt ovat kooltaan vain 170 × 170 mm ja mahtuvat pieniin muotokoteloihin. Ne sopivat täydellisesti kannettaviin tai minimalistisiin rakenteisiin, mutta tarjoavat vain yhden PCIe-paikan ja rajoitetut jäähdytysvaihtoehdot. Rakentajat, jotka tarvitsevat enemmän tallennustilaa tai useita GPU:ita, pitävät yleensä kiinni ATX:stä.
3) Miten ATX-standardi on kehittynyt
ATX on käynyt läpi useita muutoksia vastatakseen kasvaviin teho-ja tehokkuusvaatimuksiin. Tärkeimpiä virstanpylväitä ovat ATX12V, ATX 2.x ja nykyaikaiset ATX 3.0-ja ATX12VO-standardit, joita käytetään nykyisissä työpöytäversioissa.
Mitä uutta ATX 3.0:ssa

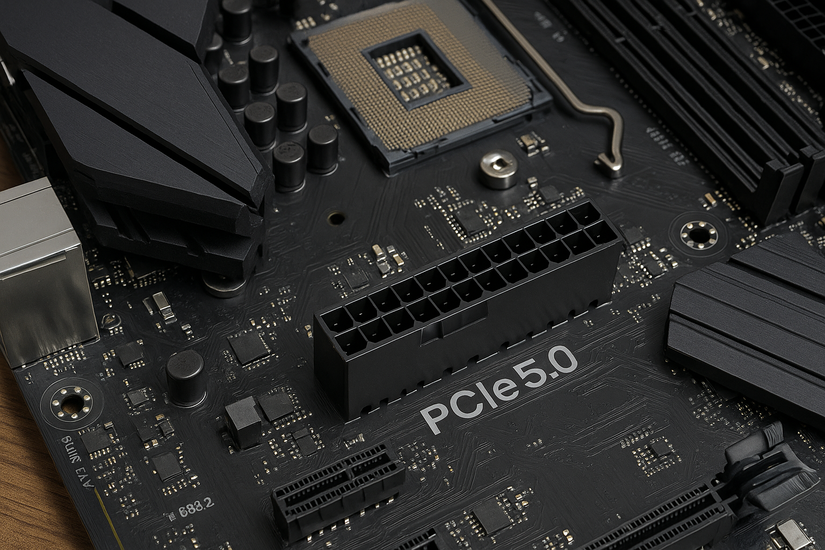

ATX 3.0 tuo päivitetyt 16-nastaiset PCIe 5.0-liittimet, jotka tukevat uusimpia näytönohjainkortteja. Se myös parantaa tehokkuutta ja tiukemmat kuormitusmääräykset. Vuonna 2025 päivittävien rakentajien tulee tarkistaa, että sekä emolevy että virtalähde tukevat ATX 3.0:aa pitkän aikavälin yhteensopivuuden varmistamiseksi.
4) ATX-emolevyn valinta vuonna 2025
Varmista ennen ostamista, että emolevy sopii suorittimen liitäntään ja piirisarjaan. Tarkista RAM-tuki, käytettävissä olevat PCIe-paikat ja takaosan I/O-portit. Sinun tulee myös varmistaa, että kotelosi tukee täysikokoisia ATX-kortteja ja virtalähteessäsi on oikeat liittimet nykyaikaisille grafiikkasuorituksille.
Käyttövalmis tarkistuslista
Varmista suorittimen pistorasian ja piirisarjan yhteensopivuus. Varmista, että kotelosi tukee täysikokoisia ATX-kiinnityspisteitä. Varmista, että PSU:ssa on ATX 3.0-tai ATX12V-liittimet. Tarkista vähintään neljä RAM-paikkaa ja useita M.2-portteja. Tarkista VRM-laatu, jos aiot ylikellottaa. Tarkista suorittimen sukupolven BIOS-ja laiteohjelmistotuki.
Yleisiä välttämättömiä virheitä

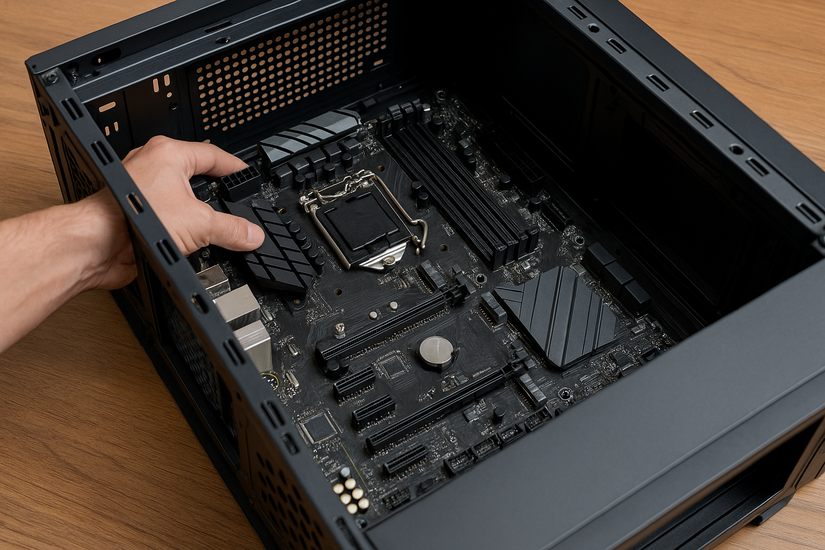

Uudet rakentajat yhdistävät joskus ATX-kortteja Micro-ATX:lle tehtyihin koteloihin, mikä johtaa sovitusongelmiin. Toiset ostavat virtalähteitä, joissa ei ole nykyaikaisia liittimiä, tai ohittavat BIOS-päivitykset, jotka varmistavat suorittimen tuen. Tarkista aina laitteistoluettelo ennen järjestelmän kokoamista.
5) ATX-emolevyjen edut ja rajoitukset
ATX-levyt tarjoavat erinomaisen laajennettavuuden, erinomaisen jäähdytyspotentiaalin ja luotettavan virransyötön. Niiden suurin haittapuoli on fyysinen koko-vaativat keskikokoisia tai koko tornikoteloita-ja korkeammat hinnat kompakteihin malleihin verrattuna. Useimmissa peli-ja luovissa asetuksissa ATX on kuitenkin edelleen tasapainoisin valinta.
Usein kysyttyä ATX-emolevyistä
Mitä ATX tarkoittaa? Se tarkoittaa Advanced Technology eXtendediä, Intelin pitkäaikainen emolevystandardi, joka esiteltiin vuonna 1995.
C sopii vain ATX-koteloihin? ATX muotokerroin. Tarkista aina kotelon tekniset tiedot ennen ostamista.
Ovatko ATX-levyt parempia pelaamiseen? Kyllä. Ne sisältävät yleensä paremman virransyötön ja enemmän laajennuspaikkoja GPU-ja NVMe-asemille.
Onko ATX edelleen merkityksellinen vuonna 2025? Ehdottomasti. Huolimatta kompaktien järjestelmien noususta, ATX on edelleen hallitseva standardi suorituskykyisissä pöytäkoneissa.
Yhteenveto
ATX määrittelee fyysisen ja sähköisen standardin täysikokoisille pöytäkoneiden emolevyille. Sen 305 × 244 mm asettelu tukee useita GPU:ita, RAM-paikkoja ja suurta ilmavirtaa. ATX on edelleen joustavin valinta suorituskyvyn ja laajennettavuuden kannalta. Nykyaikaiset ATX 3.0-kortit tarjoavat paremman virrankulutuksen ja GPU-yhteensopivuuden. Tarkista kotelon, virtalähteen ja pistorasian yhteensopivuus ennen rakentamista.
Johtopäätös
ATX-emolevy määrittelee edelleen pöytätietokoneiden rakentamisen vuonna 2025. Sen tasapainoinen muotoilu, runsaat laajennusmahdollisuudet ja vahva virranjakelu tekevät siitä parhaan vaihtoehdon pelaajille, luojille ja ammattilaisille, jotka tarvitsevat suorituskykyä ilman kompromisseja.
Kun ATX-korttia kehittyy, DCI5-muistia kehitetään nyt. ja parannetut tehokkuusstandardit, kuten ATX 3.0. Luotettavia komponentteja sisältävän järjestelmän valitseminen varmistaa, että järjestelmäsi pysyy yhteensopivana tulevien suorittimien ja grafiikkasuorittimien kanssa.
