HDMI Video Capture Card-kortin käyttäminen (vaiheittainen asennusopas)

Jos haluat tallentaa pelin, suoratoiston konsolista, muuttaa kameran verkkokameraksi tai tallentaa HDMI-videota suoraan tietokoneellesi, sinun on tiedettävä, kuinka HDMI-videon sieppauskorttilaitteistoa käytetään oikein. Sieppauskortti sijaitsee videolähteesi (kuten PS5, Nintendo Switch, DSLR tai toinen PC) ja tallentavan tai suoratoistavan järjestelmän välissä. Se ottaa HDMI-signaalin, muuntaa sen ja asettaa sen ohjelmistosi saataville.

Tämä opas opastaa HDMI-videon sieppausasetuksissa alusta loppuun. Opit yhdistämään laitteet, asentamaan kaappauskorttiohjelmiston, määrittämään tulot ja lähdöt, tallentamaan tai suoratoistamaan sekä korjaamaan yleisiä ongelmia, kuten HDMI-sieppauskorttia ei havaittu. Lopussa olet valmis tallentamaan pelin tai minkä tahansa HDMI-syötteen ammattimaisilla tuloksilla.

Varmista, että sinulla on nämä kohteet valmiina ennen kuin liität mitään. Se säästää aikaa ja auttaa välttämään yhteysvirheet myöhemmin.

Videolähde: Pelikonsoli (PS5, Xbox, Switch). HDMI-videon sieppauskortti: USB-versio kannettaville tietokoneille tai PCIe pöytätietokoneille. Kaksi HDMI-kaapelia: yksi tuloa varten ja toinen näyttöön. Tietokone: Laite, joka tallentaa tai suoratoistaa videota. Sieppauskorttiohjelmisto: OBS Studio tai Streamlabs tallennusta ja suoratoistoa varten.

Vaihe 1: Liitä laitteesi

Tämä vaihe luo videon läpiviennin lähteestä (kuten pelikonsolista) näyttöön ja tietokoneeseen.

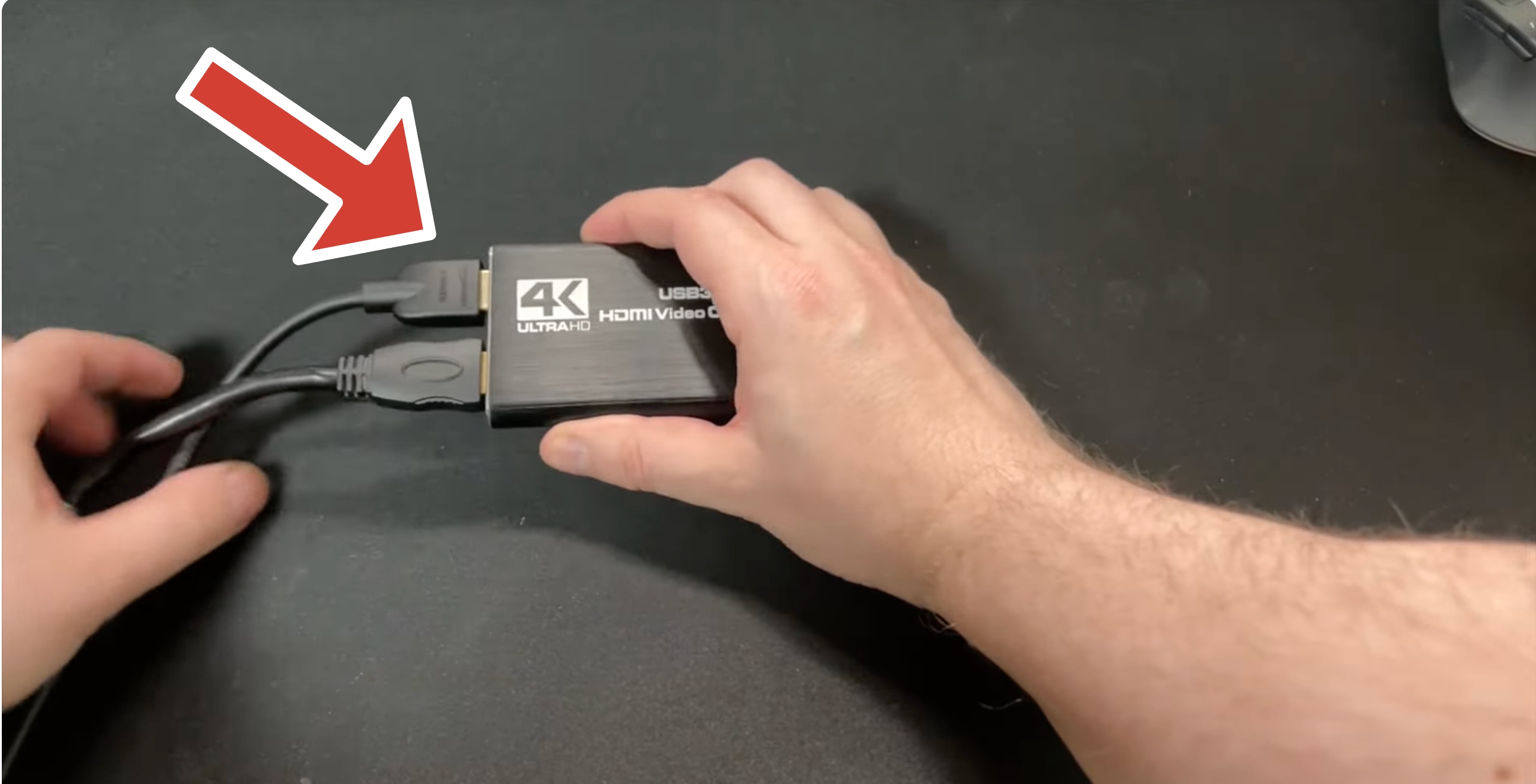

Irrota HDMI-kaapeli pelikonsolista tai kamerasta, joka menee näyttöön/televisioon. Liitä kaapeli kaappauskortin HDMI IN-porttiin. Ota toinen HDMI-kaapeli ja liitä se kaappauskortin HDMI OUT-portista näyttöön tai televisioon. Näin voit katsoa videon suoraan. Liitä lopuksi kaappauskortti tietokoneen USB 3.0-porttiin mukana toimitetulla USB-kaapelilla.

Tulos: Sinun pitäisi nyt nähdä lähdelaitteesi video näytössäsi.

Lisää Ste Capture Card2-korttina. OBS

Nyt sinun on kehotettava OBS:ää sieppaamaan videosignaali kortilta.

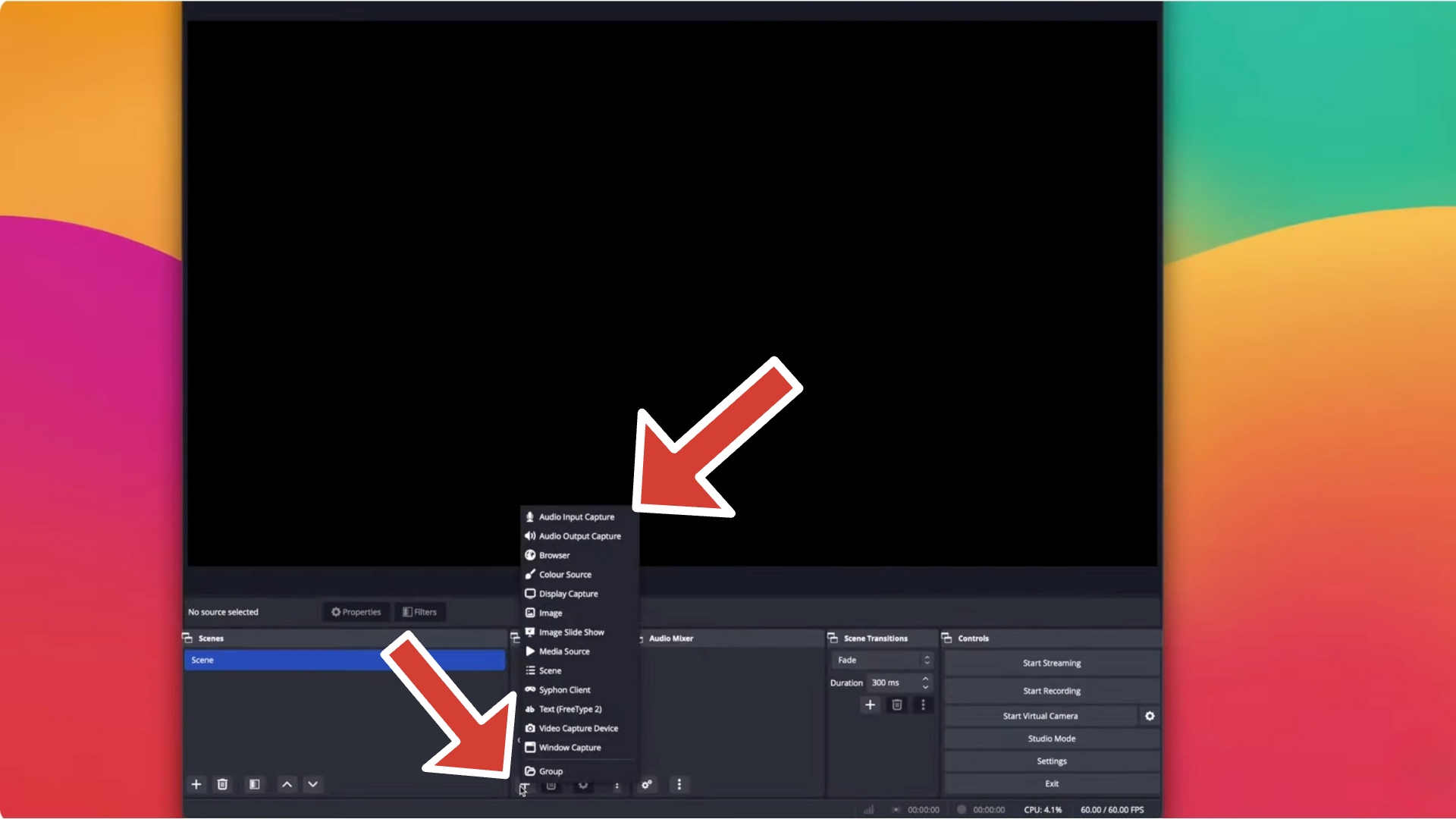

Katso OBS:ssä Lähteet-paneelia ja napsauta + (plus)-painiketta. Valitse valikosta”Video Capture Device”. Luo lähteelle nimi (esim.”Capture Card”). Napsauta uudessa ikkunassa avattavaa”Laite”-valikkoa ja valitse kaappauskorttisi luettelosta (se voi näkyä nimellä”USB 3.0-laite”tai sen tuotenimi).

Tulos: Konsolistasi tai kamerastasi tulevan videosyötteen pitäisi nyt näkyä OBS-näkymässäsi.

Vaihe 3: Määritä OBS:n ääni-ja videoasetukset

Varmistaaksesi korkealaatuisen videon ja tallentaaksesi äänen, sinun on säädettävä muutamia asetuksia.

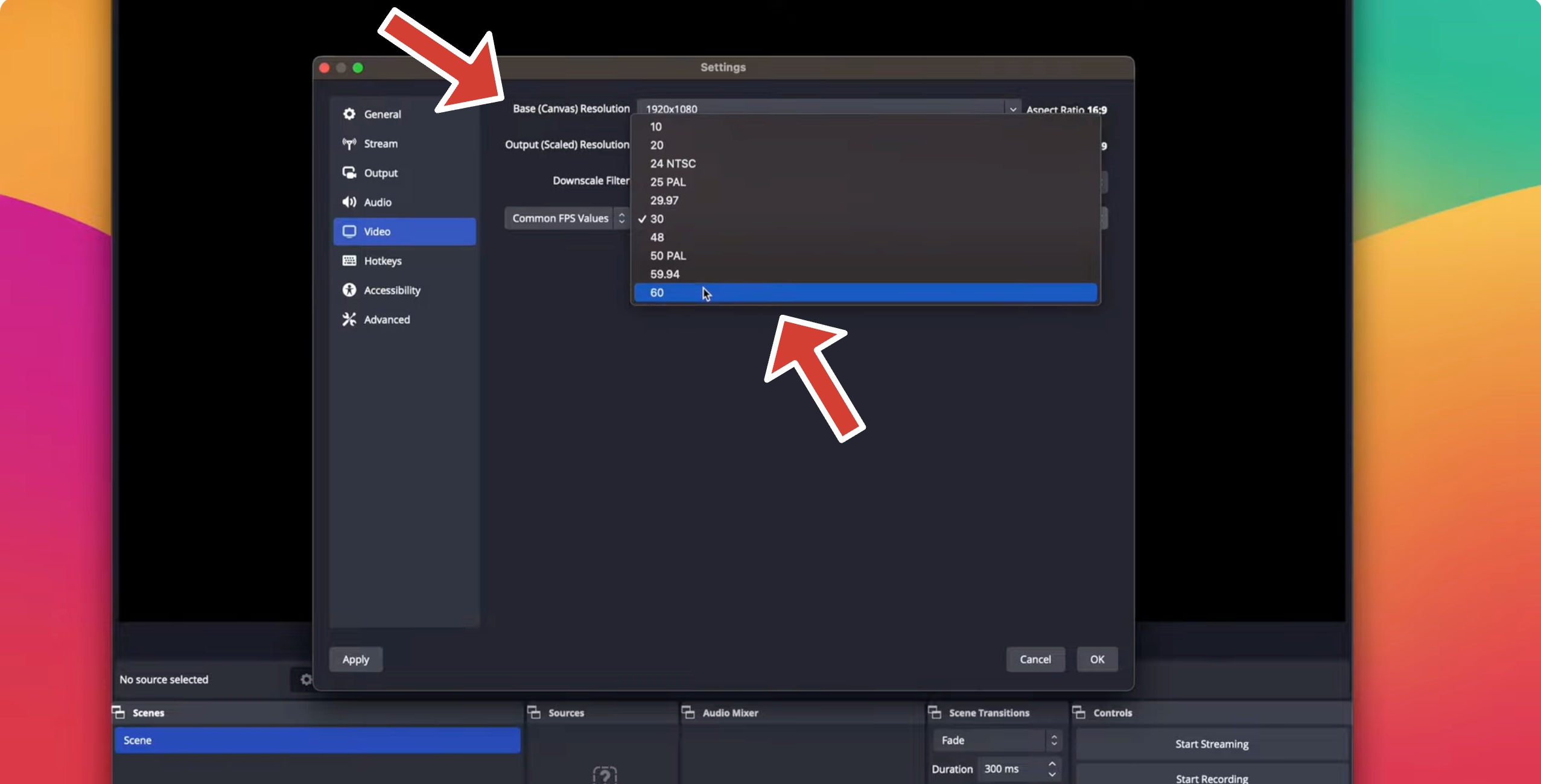

Video: Siirry kohtaan Video. Varmista, että perusresoluutiosi (Canvas) ja lähtöresoluutiosi (skaalattu) on asetettu 1080p ja kuvanopeudeksi 60 FPS. Ääni: Napsauta uudelleen Lähteet -paneelin vasemmassa alakulmassa ja lisää äänitulolähde. Valitse kaappauskorttisi laiteluettelosta tuodaksesi lähteen äänen OBS:ään.

Vaihe 4: Säädä tallennuksen tai suoratoiston lähtöasetuksia

Kun signaalisi näkyy OBS:ssä, voit joko nauhoittaa paikallisesti tai suoratoistaa videota , toistaa livenä.

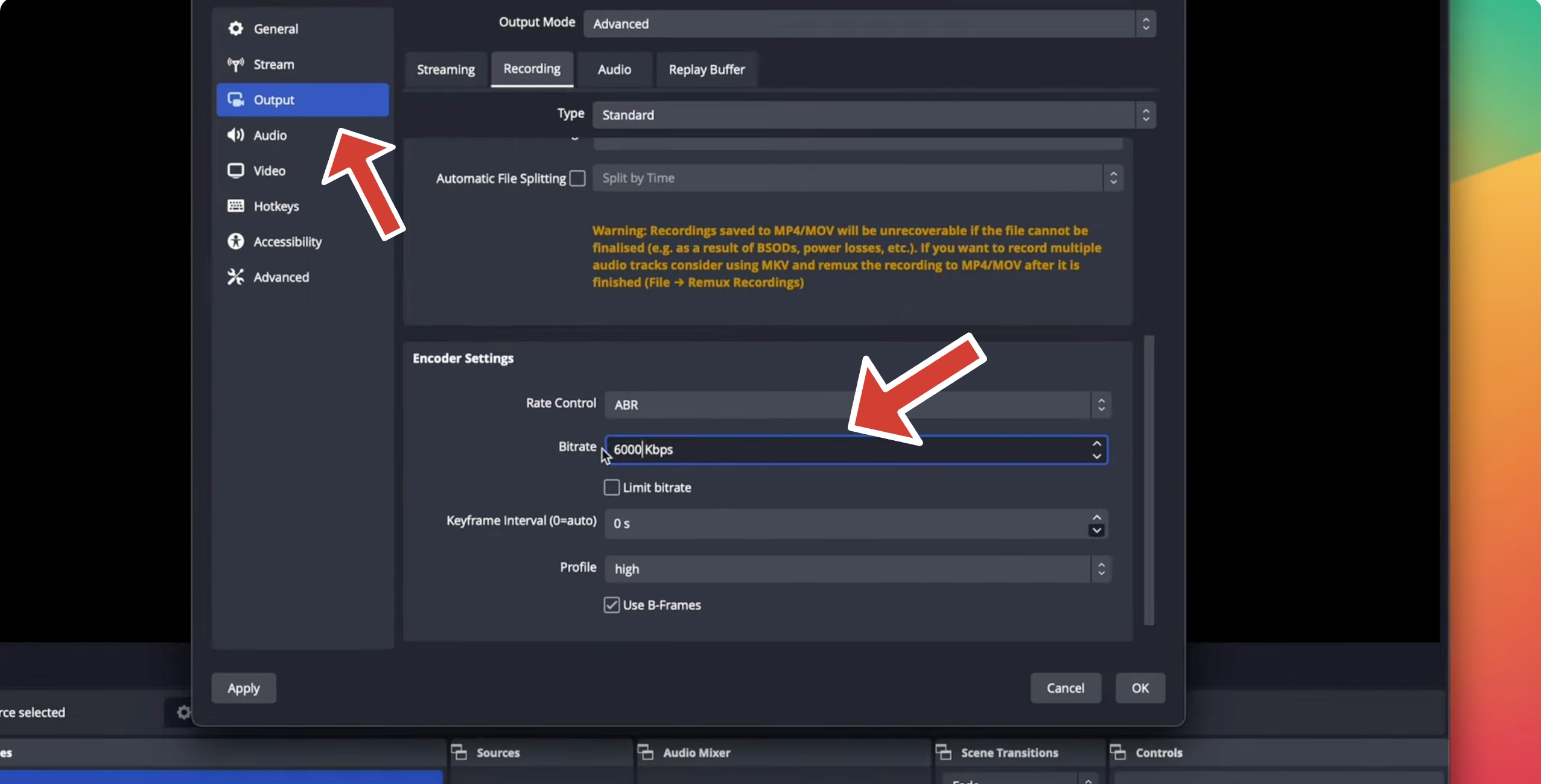

Valitse Tiedosto > Asetukset > Tulostus ja aseta tulostustilaksi”Lisäasetukset”. Suoratoisto: Aseta”Streaming”-välilehdellä videon bittinopeudeksi noin 6 000 Kbps. Tallennus: Aseta”Tallennus”-välilehdellä korkeampi bittinopeus (esim. 25 000 Kbps) paremman laadun saavuttamiseksi ja valitse muoto, kuten MP4 tai MOV.

Tulos: olet nyt valmis suoratoistamaan tai tallentamaan korkealaatuista materiaalia HDMI-laitteestasi.

Ääntä ei kaapattu

Napsauta OBS:ssä kaappauskortin lähdettä hiiren kakkospainikkeella → Ominaisuudet → tarkista oikea äänitulo. Varmista, että konsoli lähettää ääntä HDMI:n kautta, ei optista. Poista mykistys OBS:n Audio Mixeristä.

Video Lag tai Delay

Käytä passthrough-lähtöä toistaaksesi televisiossa tai näytössä OBS-esikatselun sijaan. Yhdistä USB 3.0:n kautta 2.0:n sijaan. Sulje tarpeettomat taustasovellukset vähentääksesi suorittimen käyttöä.

HDMI-sieppauskorttia ei tunnistettu

Kokeile toista USB-porttia ja vältä keskittimiä. Asenna uudelleen tai päivitä kaappauskortin ajurit. Käynnistä tietokone uudelleen ja liitä kaappauskortti uudelleen, kun OBS on suljettu. Avaa Windowsissa Laitehallinta ja valitse kohdasta Kamerat tai Ääni-, video-ja peliohjaimet.

Usein kysyttyä

Tarvitsenko ohjelmiston sieppauskorttiin?

Kyllä. Ohjelmisto, kuten OBS Studio tai Streamlabs, vaaditaan HDMI-syötteen näyttämiseen, tallentamiseen tai suoratoistoon tietokoneellasi.

Voinko käyttää HDMI-videokaappauskorttia kannettavassa tietokoneessa?

Kyllä. USB-sieppauskortti liitetään helposti kannettavaan tietokoneeseen USB 3.0:n kautta ja toimii samalla tavalla kuin pöytätietokoneessa.

Mitä eroa on USB-ja PCIe-kaappauskorteilla?

USB-sieppauskortit ovat kannettavia ja plug and play-laitteita, jotka ovat ihanteellisia aloittelijoille. PCIe-kaappauskortit asennetaan pöytätietokoneiden sisään, mikä vähentää viivettä ja vakaampaa suorituskykyä.

Voinko käyttää kaappauskorttia ilman OBS:ää?

Joissakin kaappauskorteissa on sisäänrakennetut tallennussovellukset, mutta OBS on edelleen vakiona joustavassa ohjauksessa, peittokuvissa ja suoratoistovaihtoehdoissa.

Yhteenveto

Yhteenveto

HDMI-kortti (HDMI-kamera)

HDMI-liitäntä. Liitä sieppauskortti OUT → TV tai näyttö läpivientiä varten. Liitä sieppauskortti → tietokone USB:n tai PCIe:n kautta. Asenna OBS Studio tai Streamlabs. Lisää kaappauskortti videolähteeksi. Nauhoita tai suoratoista suoraan OBS:stä. Jos ongelmia ilmenee, tee vianetsintä yllä olevien ohjeiden avulla.

Johtopäätös

HDMI-videonkaappauskorttilaitteiston käytön tunteminen auttaa sinua suoratoistamaan, tallentamaan tai luomaan ammattimaista videosisältöä mistä tahansa HDMI-lähteestä. Olitpa sitten tallentamassa peliä, kuvaamassa opetusohjelmia tai suoratoistamassa live-tapahtumia, näiden vaiheiden noudattaminen varmistaa puhtaan, viivettömän asennuksen. Kun se on määritetty, kaappauskortista tulee olennainen silta laitteesi ja luovan tuloksesi välillä. Se on valmis tallentamaan tai suoratoistoon milloin tahansa.
