Aina kun asennat virtalähdettä, saatat tuntea olosi ylivoimaiseksi siitä, että siitä irtoaa joukko kaapeleita. Lisäksi liittimet näyttävät niin samanlaisilta, että on vaikea arvata, kumpi menee minne.
On aina tärkeää tuntea virtalähteen liittimet vakaan ja tehokkaan virransyötön varmistamiseksi jokaiselle PC-komponentit. Vaikka saatavilla olevat liittimet vaihtelevat virtalähteen mallin ja valmistajan mukaan, löydät aina joitain yleisiä liittimiä.
Tässä artikkelissa käsittelen ATX-virtaliitintä > joka syöttää virtaa emolevyllesi ja CPU-virtaliittimeen, joka antaa virran suorittimelle. Lisäksi opit, kuinka PCIe-ja SATA-liittimet antavat virtaa GPU-ja tallennuslevykkeillesi. Loppujen lopuksi saat myös oivalluksia Molex-liittimestä, jota käytetään kuitenkin nykyään melko vähän.
24-nastainen ATX-virtaliitin
Se on virtalähteen suurin liitin, joka syöttää virtaa emolevylle, mukaan lukien RAM, piirisarjat ja sisäiset tallennuslaitteet (kuten NVMe SSD.)

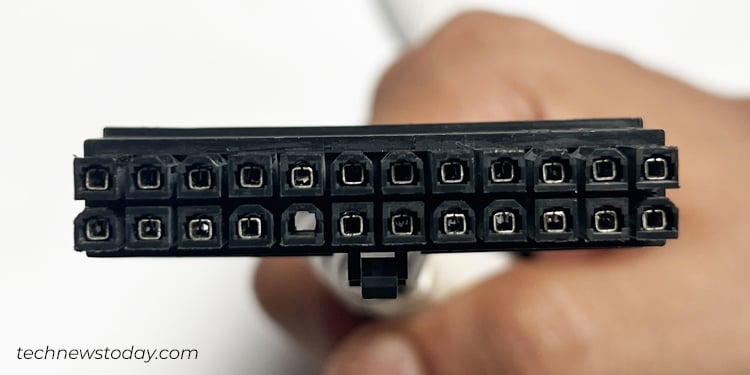

Jos Kun tarkkailet näitä liittimiä tarkasti, huomaat, että siinä on 24 nastaa 2 rivissä, 12 kummassakin.

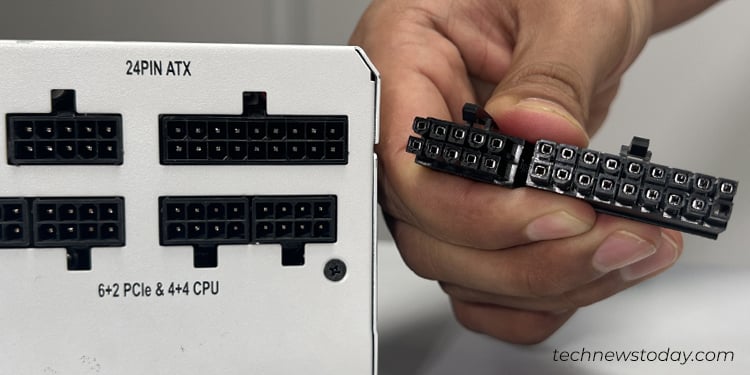

Näet esimerkiksi mukana toimitetun ATX-virtaliittimen CORSAIR RM850X-virtalähteeni. Se voidaan liittää helposti emolevyyn, jossa on 24-nastainen ATX-otsikko.
Saatat kuitenkin löytää myös liittimiä, jotka on jaettu kahteen 20-ja 4-nastaiseen lohkoon. (20+4) nasta-asetus esiteltiin parannetun yhteensopivuuden vuoksi, jolloin voit käyttää samaa liitintä emolevyn nasta-asetuksista riippumatta.
Jos esimerkiksi jos sinulla on vanhempi emolevy, jossa on 20-nastainen ATX-otsikko, voit yksinkertaisesti kiinnittää 20-nastaisen lohkon ja päästää irti neljän nastaisen lohkon.

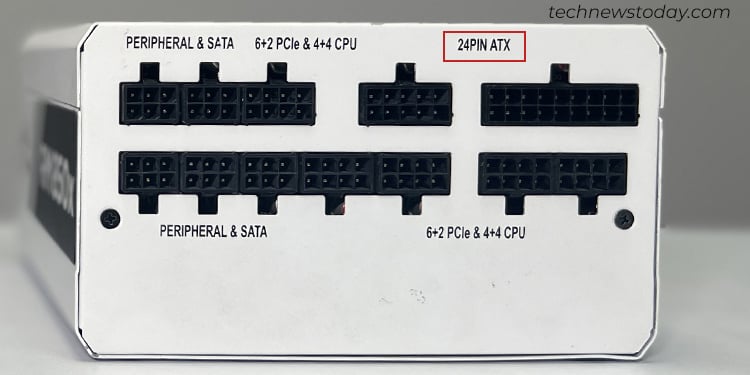

Pullavirtalähteen puolella näet” 24PIN ATX“-tarra ATX-virtaliittimen liittämiseksi. Virtalähteen ATX-portissa ei kuitenkaan aina välttämättä ole 24-nastaista asetusta.
Esimerkiksi CORSAIR RM850X PSU:ssa on 28-nastainen kokoonpano (18+10.) 4 lisänastaa on integroitu tunnistamaan jännitehäviö komponentin päässä, jos sellainen on, ja raportoimaan siitä virtalähteelle..
Nyt kun tiedät ATX-virtaliittimen perusteet, näytän sinulle, kuinka se liitetään emolevyyn.

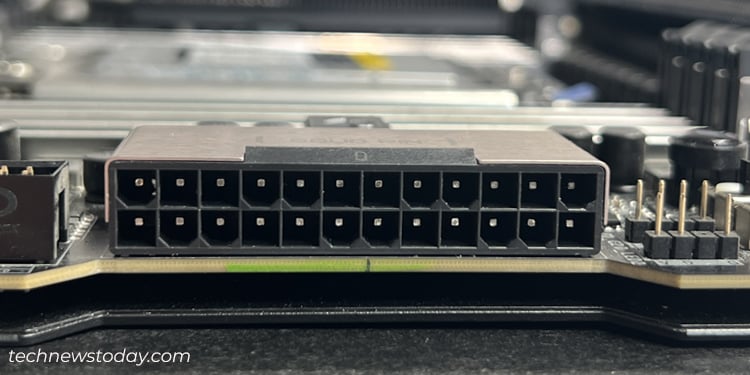

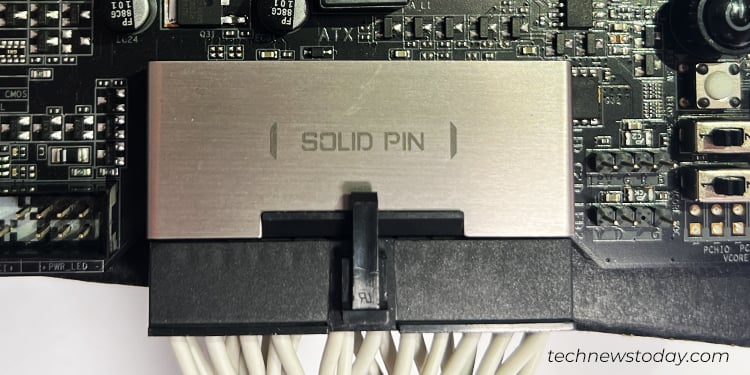

ATX-otsikko löytyy yleensä emolevyn oikeasta reunasta, yleensä ATX -tai ATX_PWR1-tunnisteella. Alla on ATX-otsikoni GIGABYTE TRX40 AORUS MASTERissa.
Voit paikantaa sen kortiltasi ja kytkeä liittimen. Liitäntäprosessin yksinkertaistamiseksi liittimet on uurrettu ja kiilattu toiselta puolelta, mikä tekee kaapelin kytkemisen väärin päin melkein mahdottomaksi.
12V CPU-virtaliitin
Kuten olet ehkä arvannut, suorittimen virtaliitin on se, joka saa virtaa suorittimellesi >.
Viitataan takaisin ATX-virtaliittimeen, se syöttää jonkin verran virtaa suorittimelle. Ei kuitenkaan tarpeeksi, jotta se voisi toimia oikein. Järjestelmäsi ei voi käynnistyä ilman 12 V:n CPU-virtaliitintä.
Siksi virtalähteiden valmistajat tarjoavat erillisen virtaliittimen varmistaakseen oikean jännitteensyötön ja CPU:n vakauden.

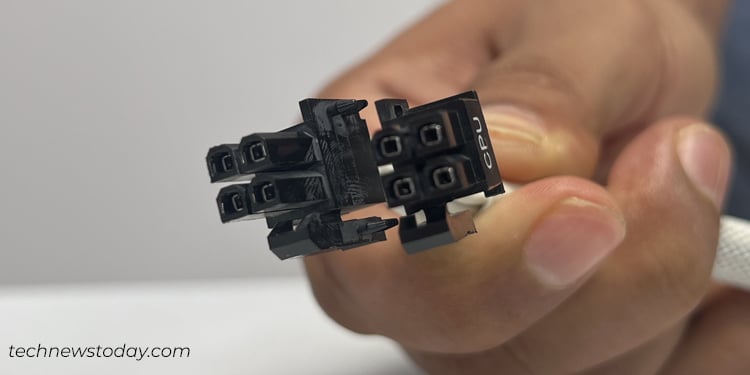

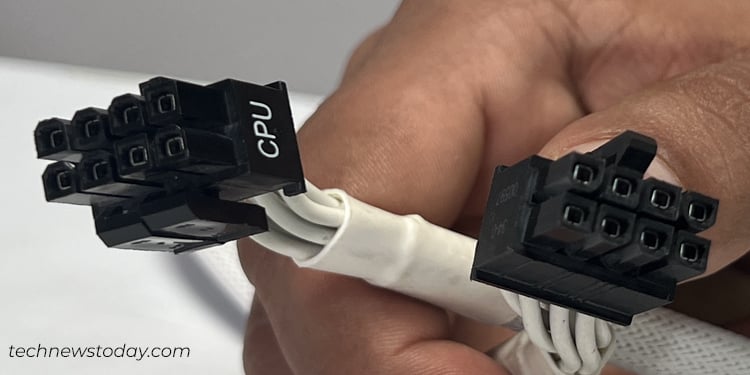

Tulee pin-kokoonpano, suorittimen virtaliittimessä on joko 4-nastainen, 8-nastainen, (8+4)-nasta tai >(8+8) pin-asennus. Kaiken lisäksi 8-nastainen asennus on nykyään laajalti käytössä ja sitä pidetään vakiona. 8-nastainen kokoonpano on irrotettavissa kahteen lohkoon (4+4), kuten näet CORSAIR RM850X PSU-liittimistäni.
Vaikka 8-nastainen kokoonpano on taaksepäin yhteensopiva 4-nastaisten kanssa 4-nastaiset eivät ole. Tarkemmin sanottuna voit kytkeä 8-nastaisen liittimen emolevyn 4-nastaiseen otsikkoon, jolloin puolet jää irti, mutta ei päinvastoin.

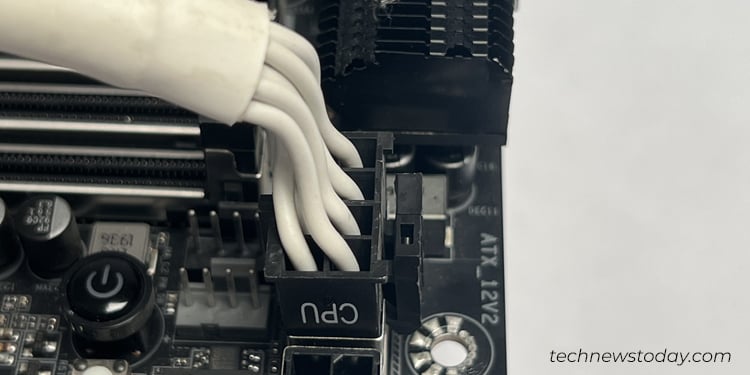

Kuitenkin, asetuksista riippumatta voit liittää sen ATX_12V-otsikkoon, joka sijaitsee lähellä emolevyn suorittimen liitäntää.

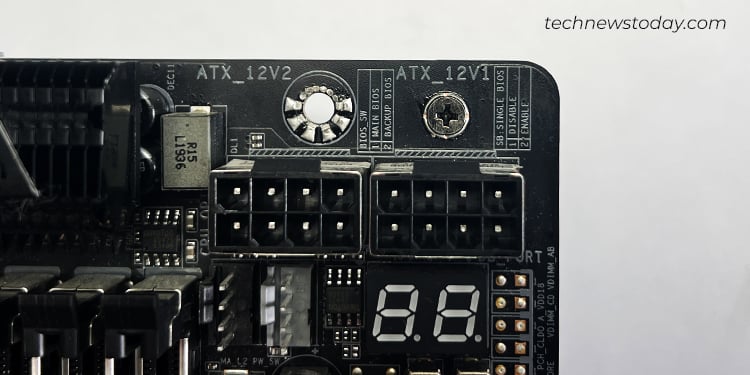

Joissakin huippuluokan korteissa voi olla jopa kaksi ATX_12V-otsikkoa, kuten GIGABYTE TRX40 AORUS MASTERissani. Yleensä toinen on varustettu 4-tai 8-nastaisella apuliittimellä, joka antaa lisätehoa ja vakauttaa ylikellotetun suorittimen. Sellaisenaan sinun on tartuttava kahteen suorittimen virtaliittimeen ja kytkettävä ne kumpaankin otsikkoon.

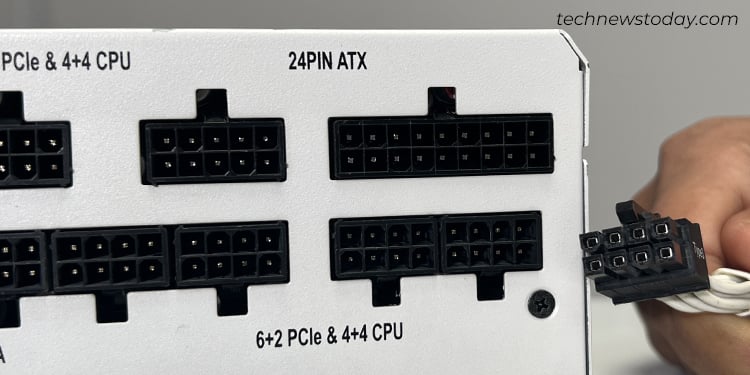

PSU-puolella on erillinen portti, jossa on 8 nastaa CPU-liittimen kytkemiseksi. Ne on yleensä merkitty”CPU“, jotta voit muodostaa yhteyden vaivattomasti.
PCIe-liitin
Seuraava liitin luettelossamme on PCIe-liitin, jota käytetään yleensä käynnistä GPU:t.
Yleensä jos sinulla on matalan luokan grafiikkasuoritin, jonka teho on alle 75 W, PCIe x16-paikasta tuleva teho riittää sen käyttämiseen. Tarkemmin sanottuna sinun ei tarvitse liittää GPU:ta virtalähteeseen Jos sinulla on kuitenkin paljon virtaa kaipaava grafiikkasuoritin, se vaatii yhteyden virtalähteeseen.

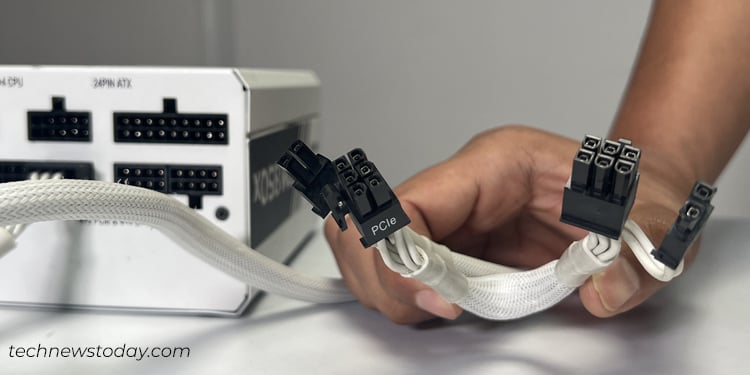

Saat usein useita PCIe-liittimiä virtalähteesi kanssa ketjutettuna > helpottaa useamman kuin yhden PCIe-komponentin liittämistä.

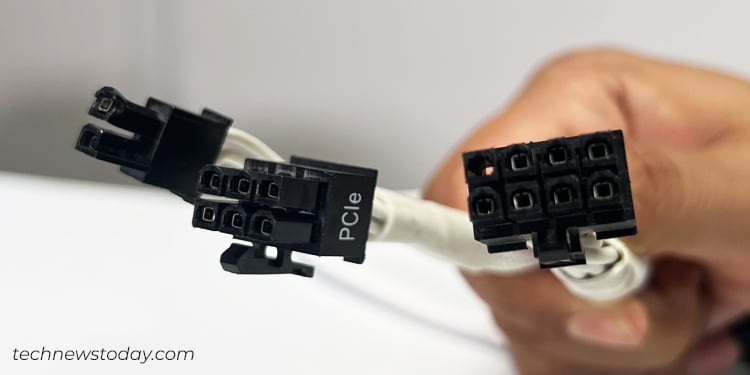

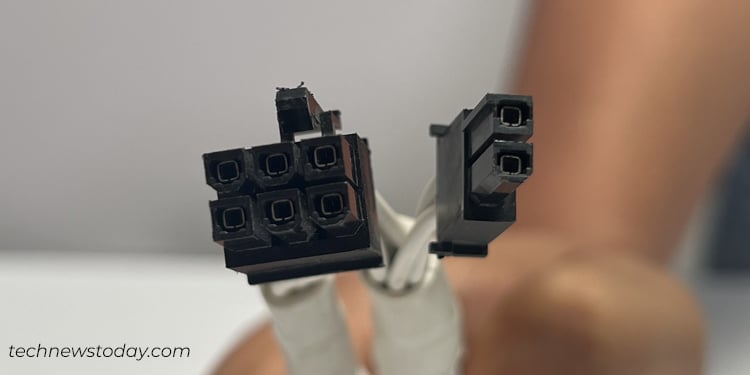

Samanlainen kuin tavallinen 12 V CPU-virtaliitin, PCIe-liittimessä on myös 8-nastainen kokoonpano. Toisin kuin prosessorit, nämä on kuitenkin jaettu kaksi irrotettavaksi 6-nastaiseksi ja 2-nastaiseksi lohkoksi. On myös muita versioita, kuten 12 tai 16 nastainen.
Vaikka (6+2) nastainen PCIe-liitin riittää syöttämään virtaa keskitason GPU:ille, tarvitset 12 nastaa tai 16 nastaa virtaa kuluttavien GPU:iden syöttämiseen. Löydät esimerkiksi kaksi 8-nastaista porttia (yhteensä 16) GeForce GTX 1080 Ti-grafiikkasuorittimessa.
Samaan tapaan, jos sinulla on huippuluokan GPU, joka vaatii Yksi 16-nastainen liitin, sinun kannattaa valita PCIe 5-yhteensopiva ATX 3.0-virtalähde, kuten MSI MPG A1000G PCIE 5 & ATX 3.0 pelivirtalähde. Tällaisissa virtalähteissä on erillinen 16-nastainen portti (+12VHPWR), johon nämä liittimet mahtuvat ja ne tarjoavat jopa huikeat 600 W:n tehon.
Lisäksi huippuluokan GPU:t ovat kooltaan isompia. , mikä vaikeuttaa PCIe-liittimen kytkemistä siihen, usein kun käytät pienempää PC-koteloa. Tällaisissa tapauksissa voit käyttää 90 asteen PCIe-sovitinta työn suorittamiseen.
Puhelin puolella niillä on sama 8-nastainen kokoonpano, joka muistuttaa suoritinta. niitä.

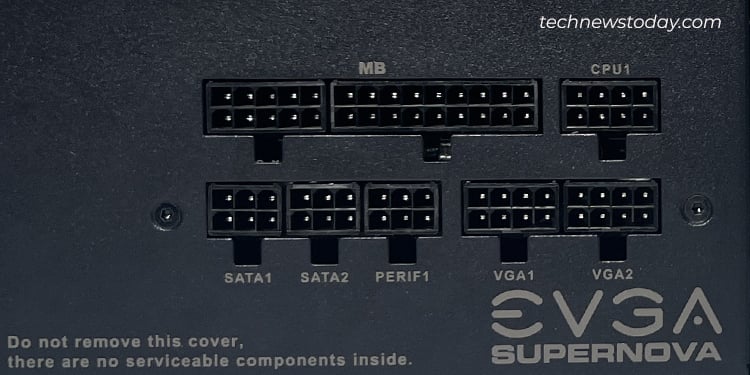

Vaikka joissakin virtalähteissä, kuten EVGA Supernova 550 G3:ssa, on erilliset 8-nastaiset portit suorittimelle ja PCIe:lle (VGA), mutta joissakin niistä voi olla sama portti molemmille.
Varmista siis, että tarkistat tarran ja asetat liittimet sen mukaisesti. Jos tarrat eivät ole selkeitä, voit tunnistaa vastaavat portit virtalähteesi käyttöoppaasta.
SATA-liitin
Kuten nimestä voi päätellä, tätä liitintä käytetään SATA-liitäntälaitteiden virransyöttöön järjestelmässäsi. Se voi olla joko tallennusvälinettä, kuten kiintolevyasema ja SSD-asema (SSD) tai muita lisäkomponentteja, kuten RGB-ja tuuletinohjainlaite.

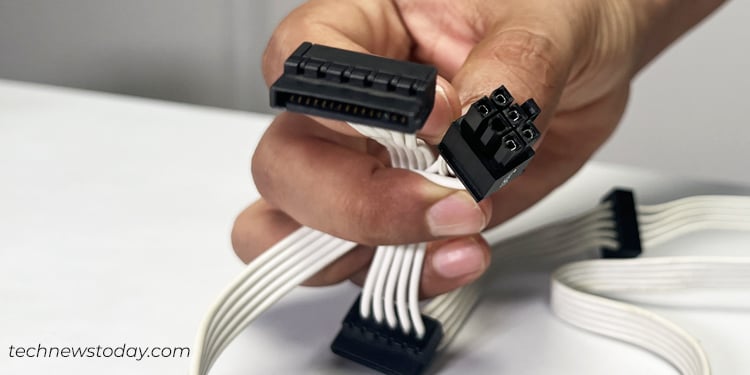

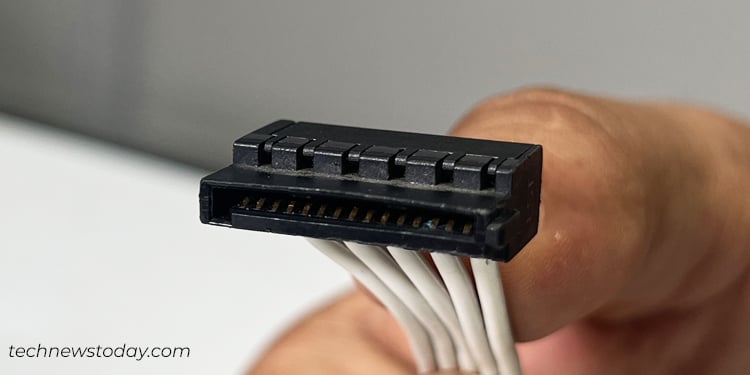

Puhuttaessa nastakokoonpanosta, siinä on yksi lohko 15 nastaa litteässä L-muotoisessa kotelossa. Liittimen ainutlaatuinen muoto auttaa sinua yhdistämään sen SATA-liitäntälaitteeseen vaivattomasti. Alla näet CORSAIR RM850X-virtalähteeni mukana tulleen SATA-liittimen.
PSU-puolella liittimessä on 6 nastainen sarja ja vastaava portti, jossa lukee”
Molex-liitin
Uudemmat standardit, kuten PCIe ja SATA, ovat melkein korvanneet Molex-liittimien käyttöä nykyään. Jos sinulla kuitenkin on sellainen, voit käyttää sitä Molex-liitäntälaitteiden virransyöttöön, kuten CD/DVD-asemaan, levykeasemaan tai PATA-liitäntään kuuluvaan kiintolevyyn.
Lisäksi , voit myös yhdistää Molex-liittimet SATA-sovittimiin. Useiden SATA-levyjen virransyöttö voi olla hyödyllistä, jos olemassa olevat liittimet eivät riitä.

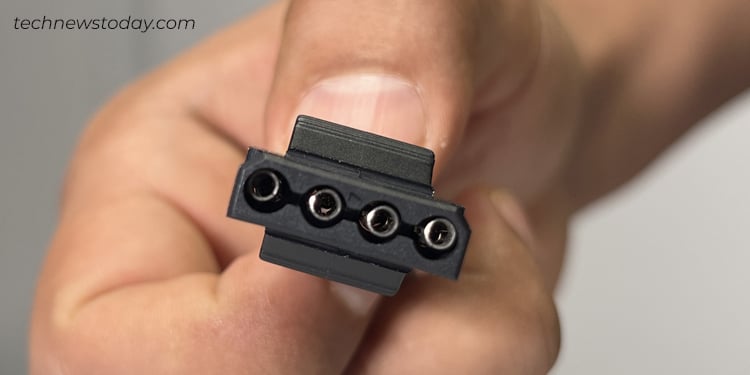

Näillä liittimillä on yleensä 4-nastainen kokoonpano yhdessä rivissä. Mutta saatat löytää myös sellaisia, joissa on 4 nastaa, kaksi jokaisella rivillä. Joissakin niistä on jopa Berg-liitin, joka antaa virtaa muutamille levykeasemien muunnelmille.

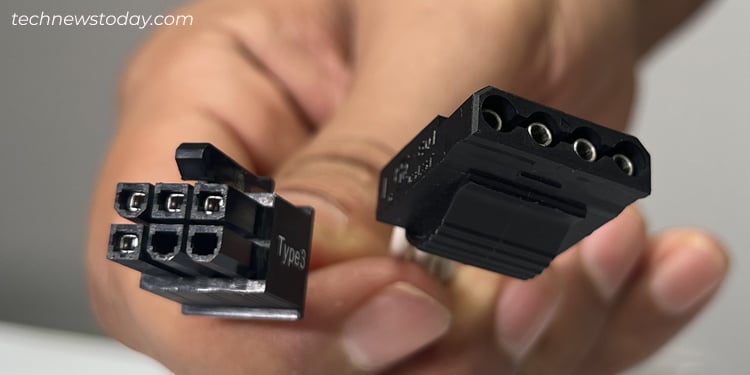

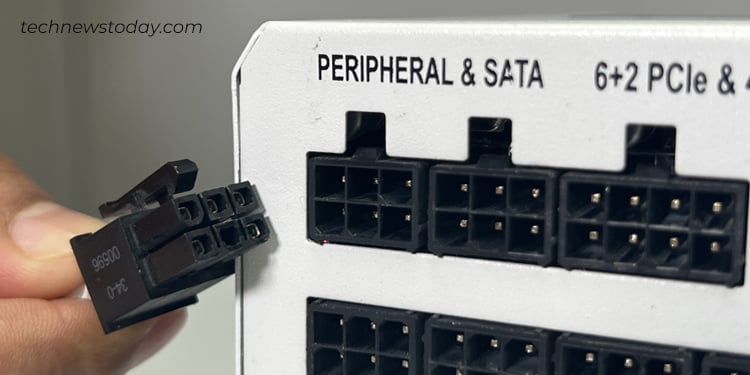

PSU-puolella nämä liittimet ovat melko samanlaisia kuin SATA-liitännät, ja niissä on 6 nastaa .

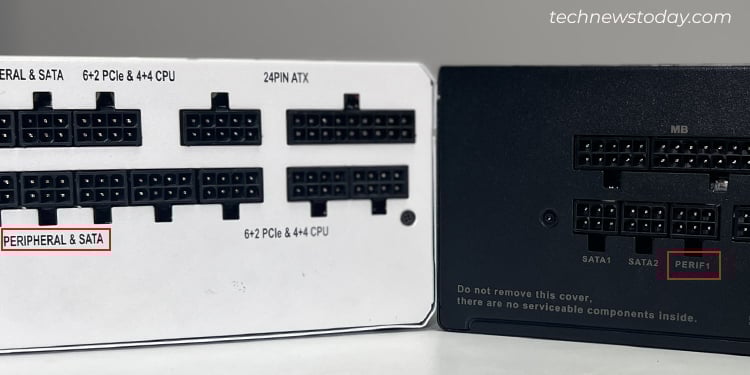

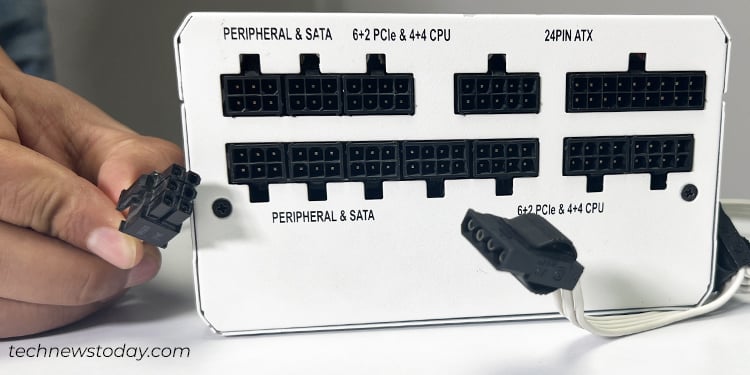

Vaikka joissakin virtalähteissä on erillinen PERIF-portti Molex-liittimille, kuten EVGA Supernova 550 G3:ssa , joissakin voi olla sama portti SATA:lle. ja PERIF kuten CORSAIR RM850X-virtalähteessä.
Sinun tulee aina lukea modulaarisi etiketti tai puolimodulaarinen PSU ja aseta liitin vastaavasti. Sinun ei kuitenkaan tarvitse huolehtia paljon, jos sinulla on ei-modulaarinen virtalähde.
Lisäksi suosittelen, että käytät vain patentoituja liittimiä (jotka tulivat virtalähteen mukana.)

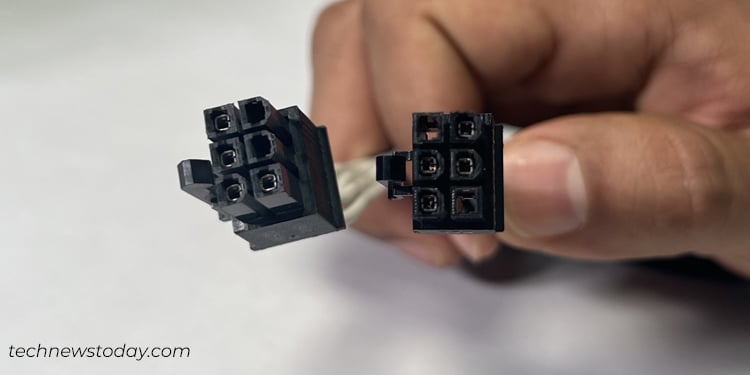

Voit esimerkiksi Katso yllä, kuinka Molex-liittimen pin-kokoonpano eroaa CORSAIR RM850X-ja EVGA Supernovani välillä. Liitäntöjen erot voivat jopa vahingoittaa laitettasi, jos vaihdat kaapelit.
