El’chipset’es un componente crucial en el sistema informático que determina la compatibilidad de los componentes, el número máximo de puertos/ranuras que una placa base puede poseer, soporte de overclocking. , rendimiento del sistema, etc.
Gestiona el flujo de datos entre la CPU, la RAM y todos los periféricos conectados. Además, el conjunto de chips ayuda a determinar las funciones que puede ejecutar en su sistema.
Si es nuevo en la construcción de PC y planea adquirir una placa base, sepa que el conjunto de chips es el lo primero a considerar.
Pero antes de elegir el correcto, primero comprendamos su función en la placa base, la evolución a través de los años y el esquema de nombres (en las plataformas Intel y AMD).
Una descripción detallada del chipset de la placa base
Al elegir una placa base, probablemente buscará el factor de forma adecuado, el zócalo de procesador compatible, la cantidad de ranuras/puertos/conectores, la compatibilidad con GPU o RAM y otras características adicionales.
¡Lo más importante de todos ellos tiene que ser el chipset! Es simplemente el ‘conjunto de chips especializados’ que actúa como intermediario entre el procesador y otros componentes.
Chipset Intel Northbridge en la antigua placa base MSI G31TPM-P21
Considérelo como un’controlador de tráfico’o un’centro de comunicaciones’que gestiona el flujo de datos entre la CPU, la RAM y los periféricos conectados.
Dicho esto, cada componente tiene que pasar por el chipset para comunicarse con el procesador y las otras partes.
Bueno, esto es algo cierto (solo en los modelos más antiguos). arquitectura). Sin embargo, el chipset de la placa base ha revolucionado con el paso de los años.
En el diseño más nuevo, la unidad central de procesamiento tiene una conexión directa con los componentes de alta velocidad, como la RAM, y un número limitado de carriles PCIe.
Para comenzar, aprendamos sobre el chipset tradicional y el moderno, su funcionamiento y en qué se diferencian entre sí.
Chipset tradicional: Northbridge frente a Southbridge
Volviendo atrás en el tiempo, las placas base venían con una gran cantidad de chips, asignados individualmente para diferentes controladores.
La inclusión de todos estos circuitos integrados no solo ensució la placa de circuito, sino que el rendimiento era demasiado lento para el uso moderno.
Más tarde, todos los componentes que requerían el ancho de banda alto se conectó a Northbridge, y aquellos con capacidades más lentas se conectaron a Puente Sur.
Todos esos chips electrónicos heredados simplemente estaban integrados dentro de estos dos conjuntos, que es básicamente la razón por la que el’chipset’obtuvo su nombre.

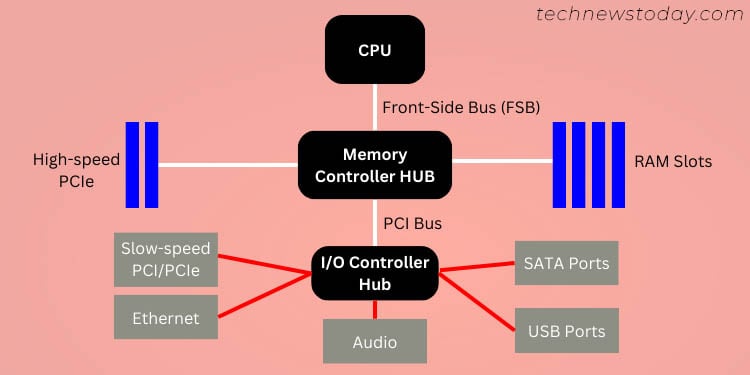

Arquitectura general de Northbridge/Southbridge Design
Como se demuestra en la arquitectura general anterior, solo Northbridge tenía una conexión directa con la CPU a través de FSB (bus frontal).
Controlaba los componentes críticos, que incluían RAM, AGP (puerto de gráficos acelerados) y PCIe.
Por otro lado, Southbridge no tenía conexión directa con el procesador sino que estaba conectado a Northbridge a través del bus PCI interno.
Controlaba las interfaces restantes de extremo más lento, como puertos USB/audio, Ethernet, ranuras para placa base, controladores SATA/IDE y más.
Arquitectura de concentrador acelerado/Arquitectura de concentrador Intel
Intel presentó la Arquitectura de concentrador acelerado (AHA) en 1999, que integraba un concentrador controlador de memoria (MCH) conectado a un concentrador controlador de E/S (ICH).
Aunque demostró ser más rápido que el diseño anterior, duró poco. En 2004, fue reemplazada por la arquitectura Direct Media Interface (DMI). Eso es exactamente lo que cubriré a continuación.
Chipset moderno
La arquitectura Northbridge/Southbridge fue fundamental para aumentar el rendimiento del sistema. Sin embargo, los componentes críticos tuvieron que pasar por el chip Northbridge, que no satisfizo las crecientes necesidades informáticas.

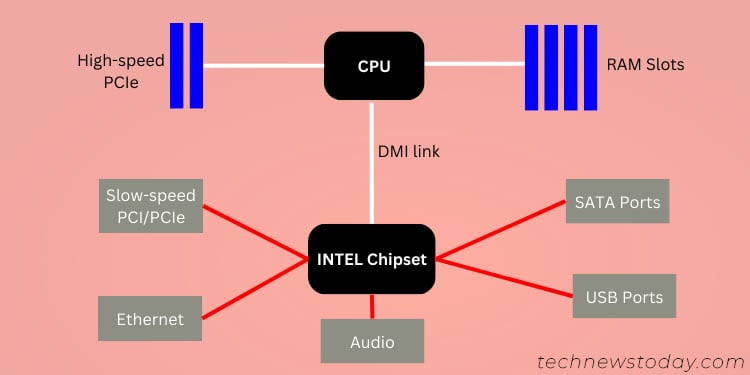

Arquitectura Intel DMI
Para reducir la latencia de la memoria y aumentar la capacidad de respuesta del sistema, la mayoría de las funcionalidades de Northbridge ahora están integradas en el propio procesador.
Esto significa que todos los componentes que buscan un gran ancho de banda están conectados directamente a la CPU.
Por el contrario, un único chipset controlaba los carriles PCIe más lentos, los puertos de E/S y la interfaz SATA. , etc. a través del único enlace DMI. Intel se refiere a él como Platform Controller Hub (PCH).
Arquitectura moderna del chipset AMD
La arquitectura es ligeramente diferente en el Fusion Controller Hub de AMD (ahora denominado simplemente’chipset’).
Junto con la RAM, M.2 y algunas ranuras PCIe, algunas interfaces USB, SATA y de audio también tienen aquí una conexión directa con el procesador.
Ubicación del chipset
La ubicación exacta del conjunto de chips tanto en las placas base antiguas como en las modernas varía ligeramente según el modelo del sistema. Puede inspeccionar el diseño/descripción general de la placa base en su manual de usuario para una navegación rápida.
Eso no será necesario si tiene habilidades básicas de inspección de la placa base. En sistemas más antiguos, Northbridge solía estar ubicado en el lado”norte”, en algún lugar cerca del zócalo de la CPU.
Y como lo habrás adivinado, Southbridge estaría presente en la parte sur, de ahí los nombres.

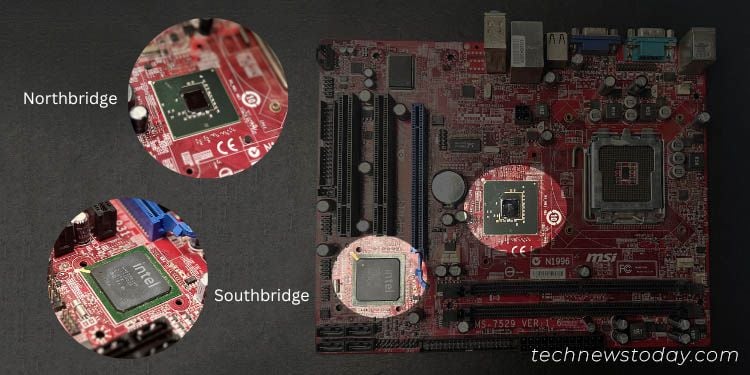

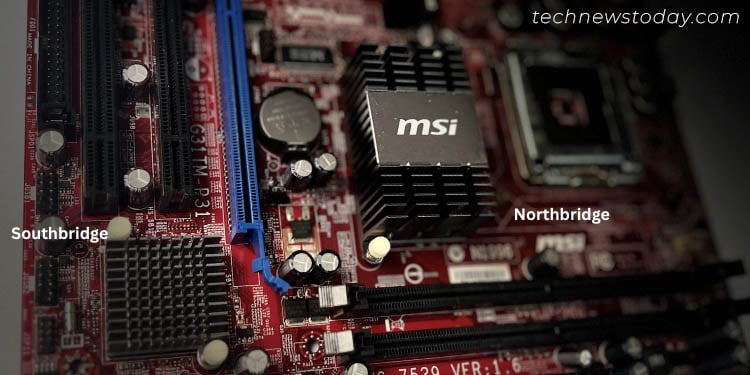

Conjuntos de chips Northbridge y Southbridge en MSI G31TPM-P21
Como se demostró arriba en mi MSI G31TPM-P21 En la placa base, el chipset Intel G31 (Northbridge) se encuentra debajo del zócalo del procesador.
Del mismo modo, el chipset Intel ICH7 (Southbrdige) se encuentra justo al lado de las ranuras PCIe.
En las placas más nuevas que han adoptado el diseño DMI, puede ubique el conjunto de chips justo donde solía estar ubicado el Southbridge.
Suele estar en la mitad inferior de la placa base, entre las ranuras PCIe y los puertos SATA.
Ubicación del chipset en TRX40 AORUS MASTER

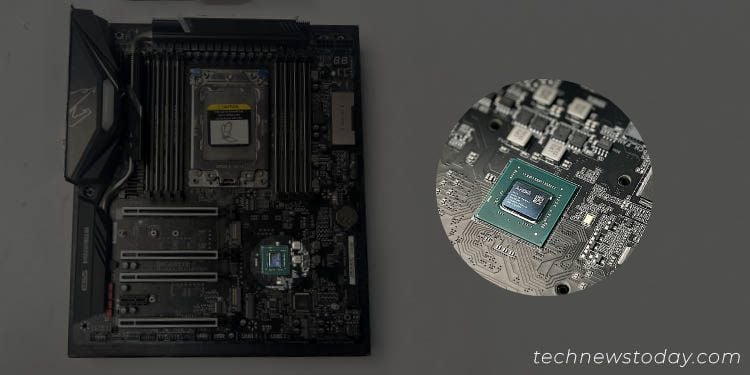

Como ejemplo, He tomado Gigabyte TRX40 AORUS MASTER. Aquí, el conjunto de chips AMD TRX40 se encuentra en algún lugar entre las ranuras PCIe y los puertos SATA.
Ya sea Northbridge/Southbridge o simplemente un conjunto de chips, probablemente encontrará un disipador de calor instalado en ellos, que simplemente actúa como protección contra el sobrecalentamiento.
Algunos modelos de gama alta incluso equipan un ventilador del disipador de calor, como se muestra a continuación.

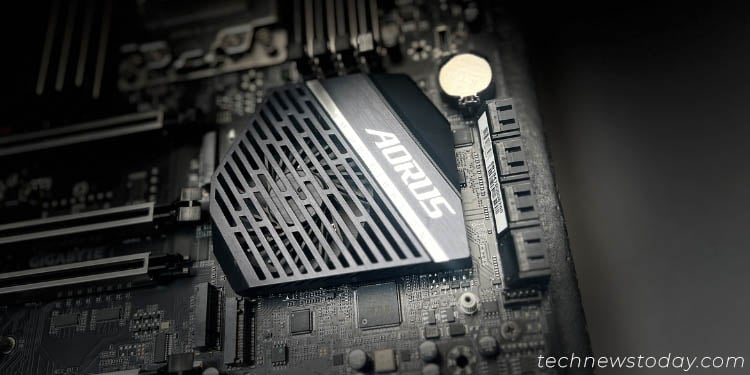

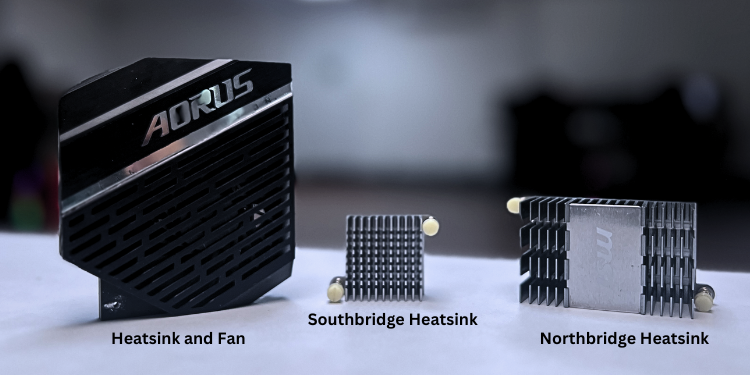

Diferentes disipadores de calor utilizados en el chipset de la placa base
¿Qué determina el chipset de la placa base?
Durante la construcción de una PC, lo primero que analiza es si su procesador y otros componentes son compatibles con la placa base. Bueno, en realidad es el conjunto de chips el que determina el tipo de CPU que se puede usar.
Del mismo modo, también dicta la cantidad de carriles PCIe y puertos de E/S que su placa base puede usar. empotrar. Sin olvidar que el chipset también tiene un gran impacto en el rendimiento del sistema, admite funciones como overclocking de CPU y muchas más.
Profundicemos en su importancia con un poco más de detalle.
Compatibilidad de componentes
Dado que Intel define el chipset como la’columna vertebral de silicio de la placa base, determina qué componentes son compatibles con su sistema.
Estos incluyen la generación de CPU, capacidad/velocidad/canales de RAM, número de carriles PCIe, compatibilidad con RAID y más.
El conjunto de chips determina el zócalo de CPU integrado en la placa base. Esto nos da una idea básica de qué generación de procesador se puede utilizar.
Por ejemplo, la placa base PRIME B450-PLUS integra el zócalo AM4. Significa que solo se admiten la primera y segunda generación de Ryzen. Además, indica la velocidad máxima de RAM, la capacidad y número de canales que admite la placa base. Uno de los aspectos más importantes del chipset es que determina el número de carriles PCIe. Cuanto mayor sea la cantidad de carriles, mayor será el número de ranuras M.2 y PCIe. Si bien solo un número limitado de PCIe pueden comunicarse con la CPU, los adicionales tienen que pasar a través del chipset.
Por ejemplo, si su procesador admite un máximo de 20 carriles, una GPU de gama alta podría ocupar 16, mientras que 4 será utilizado por la unidad NVMe conectada. Los carriles restantes están controlados por el chipset. Del mismo modo, el conjunto de chips también influye en la cantidad de puertos SATA, la capacidad de diferentes niveles RAID y otras características de almacenamiento (como AHCI, compatibilidad con memoria Intel Optane, compatibilidad con almacenamiento óptico/USB, etc.).
Entrega de energía y overclocking

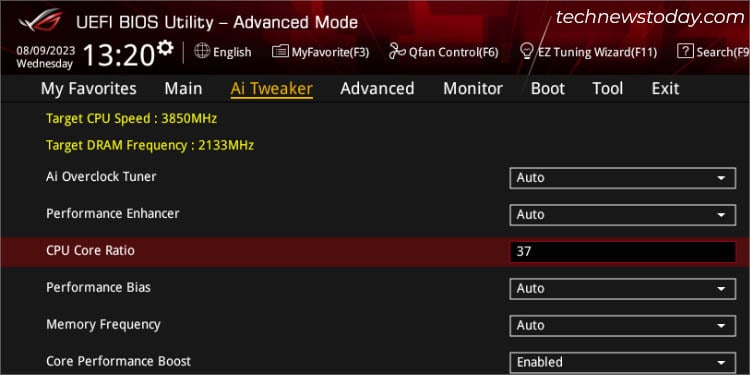

Demostración: Overclocking de CPU en la placa base ASUS ROG B450F GAMING
El chipset de la placa base también determina si puede overclockear su RAM o su procesador. Sólo las placas de gama alta y una variedad de placas de gama media ofrecen esta característica.
La forma más rápida de descubrirlo es a través de la nombramiento del chipset, que he analizado en detalle a continuación.
Mientras que algunas placas solo ofrecen un overclocking leve a través de métodos de ajuste automático, otras pueden ayudarte a llevar tus componentes incluso más allá del límite especificado.
Algunos conjuntos de chips solo te permiten modificar la relación/multiplicador del núcleo, mientras que otros también admiten cambiar el reloj base (BCLK).
Ten en cuenta que el overclocking no depende solo del chipset de tu placa base. Hay muchas otras cosas a tener en cuenta. Estos incluyen un sistema de enfriamiento adecuado, soporte de procesador para OC, puntajes de pruebas de estrés, etc.

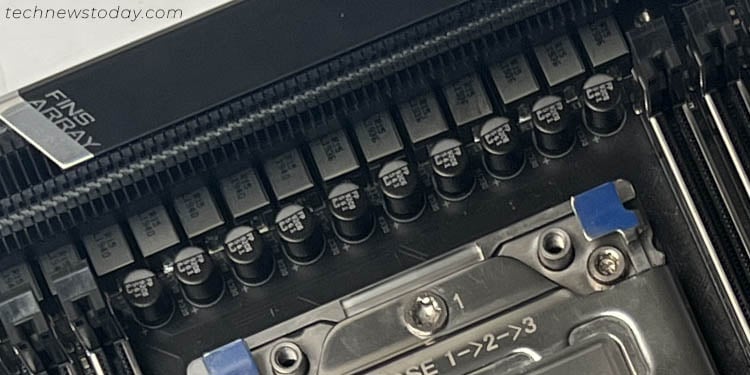

VRM en TRX40 AORUS MASTER
El más importante de todos es el VRM (Módulo Regulador de Voltaje). Garantiza que su procesador obtenga energía limpia y regulada durante su funcionamiento.
Cuanto mayor sea la calidad de VRM, más estable será su sistema. Por lo general, las placas base de primer nivel (que cuentan con conjuntos de chips de alta gama) utilizan VRM de mejor calidad, lo que de hecho es más adecuado para OC.
Rendimiento del sistema
Como he mencionado varias veces , el chipset determina los tipos de componentes que puede ejecutar en su sistema y la cantidad de puertos/ranuras disponibles.
Junto con eso, indica las funciones adicionales que puedes usar, como compatibilidad con audio/vídeo, gráficos integrados, Wi-Fi, Bluetooth, overclocking y más.
Dado que el chipset es responsable del flujo adecuado de datos desde la CPU al resto de partes de la PC, incluso tiene un impacto en la velocidad máxima de transmisión. Dicho esto, definitivamente afecta el rendimiento general del sistema.
Compatibilidad con UEFI/BIOS
La interfaz y características del BIOS difieren principalmente según la serie de placas base del fabricante. Además de eso, incluso el chipset de la placa base tiene un gran impacto.
Esa es la razón por la que no obtendrás la misma configuración de BIOS en diferentes placas, aunque sean del mismo proveedor.
Por lo general, los conjuntos de chips modernos integran configuraciones más nuevas. Por ejemplo, solo unas pocas placas base ASUS Intel son compatibles con el overclocking de IA.
Actualización y compatibilidad futuras
Si planeas adquirir una nueva placa base, definitivamente esperas que tenga capacidad de expansión futura. ¡Estos pueden incluir compatibilidad con nuevos procesadores, compatibilidad con las últimas tarjetas gráficas o RAM, y más!
En la fecha de hoy, sugiero buscar componentes que admitan carriles PCIe de futura generación, DDR5 Ranuras para RAM, USB de última generación, al menos uno o dos puertos USB-C/Thunderbolt y muchas ranuras M.2.
Cada una de estas características depende del chipset. Puede consultar estas mejores placas base preparadas para el futuro que se adaptan a las necesidades de cada presupuesto.
Compatibilidad con la actualización del BIOS para procesadores de próxima generación

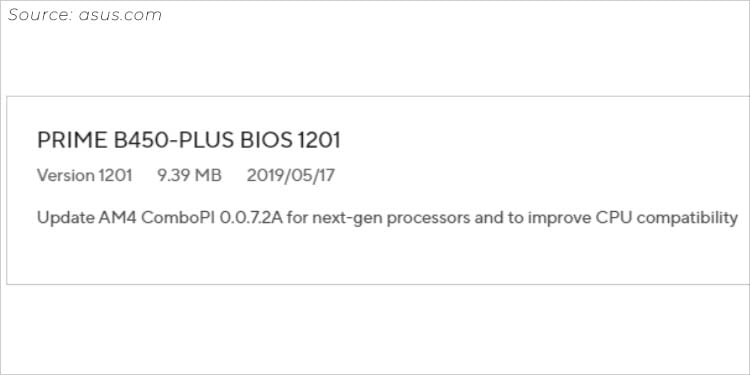

Tenga en cuenta que es posible que necesite actualizar el BIOS para ayudar a que los conjuntos de chips más antiguos funcionen con componentes más nuevos.
Incluso nuestro equipo tuvo que realizar recientemente una actualización en la placa base LGA 1700 (MSI PRO B760M-E DDR4) para admitir el procesador Raptor Lake.
Además del BIOS, es necesario mantener Tenga en cuenta también los controladores del chipset. Recomiendo ampliamente mantenerlos actualizados. Esto puede ayudar a mejorar la eficiencia energética, agregar compatibilidad de hardware, corregir errores y mejorar los gráficos.
Explicación de los nombres del chipset
Un error común entre los principiantes es que piensan que la placa base y el chipset son la misma cosa. Aunque el modelo de placa base incluye el nombre del chipset, ¡son conceptos totalmente diferentes!
Bueno, los chipsets actuales son fabricados principalmente por Intel o AMD. Sin embargo, su distribución está controlada únicamente por la marca de la placa base.
Por ejemplo, PRIME B450-PLUS es el modelo de placa base. Aquí, PRIME representa una de las serie de placas base de ASUS. B450 es el chipset de AMD (que utiliza un socket AM4).
Por último, PLUS es un modelo específico que lo diferencia de productos similares (como PRIME B450M-A).
Los chipsets Intel y AMD tienen distintos esquemas de nomenclatura que dictan cuál es adecuado para informática de alta gama y cuáles para uso general.
Para Intel
Conjuntos de chips Northbridge y Southbridge en una placa base Intel antigua
Las placas base modernas basadas en Intel vienen con una de estas designaciones: H, B, Q y Z. Si bien existen C, W, R y X, estos son bastante raros de encontrar.
Para ser sencillo, los conjuntos de chips de escritorio Z son para entusiastas del overclocking y ofrecen un alto rendimiento. propósito final.
Por otro lado, H y B son para usuarios típicos de escritorio.
Las ‘Q’están destinadas a personal con orientación empresarial y están enfocadas a fines de gestión remota.
Aparte de las letras, es fundamental entender el numeración junto a ellos. Viene con tres números y estos indican la”serie de chipset”. Por ejemplo, el chipset Q470 es de la serie 400.
Estos te ayudan a determinar el procesador que admite, la cantidad de puertos SATA y USB, la cantidad máxima de carriles PCIe, etc.
Aquí hay una lista de los chipsets Intel modernos y sus especificaciones generales. Tenga en cuenta que esto aún puede variar dependiendo de la placa base:
Para AMD
Ubicación del chipset en la placa base AMD TRX40 AORUS MASTER
La convención de nomenclatura del chipset AMD es bastante similar a la de Intel. Sus modelos de consumo vienen principalmente con estas letras: A, B y X.
Aquí, los conjuntos de chips A son los más económicos, B es para la gama media y X es el de mayores especificaciones.
Si eres un entusiasta del overclocking, considera optar por la serie B o X. Además de eso, también admiten una mayor cantidad de carriles y ranuras PCIe.
Ambos pueden manejar múltiples tarjetas gráficas con una ligera diferencia. Mientras que el conjunto de chips B solo admite Crossfire, el X ofrece compatibilidad con Crossfire y SLI.
Al igual que Intel, estos conjuntos de chips también vienen con tres números. Mientras que el primero indica la serie, el segundo generalmente es 0 o 2 (para la serie A), 5 (para la serie B) y 7 (para la serie X). ).
Y el último siempre es cero. Por ejemplo, el chipset B450 es de la serie 400 (con un zócalo AM4).
Pero esto varía en los chipsets TR4, sTRX4 y sWRX8. Por ejemplo, TRX40 AORUS que admite procesadores Threadripper no tiene la nomenclatura de tres números. Sin embargo, es aún más sencillo identificar la serie, que resulta ser sTRX4.
Aquí hay una lista de los conjuntos de chips AMD modernos y sus especificaciones básicas. Tenga en cuenta que esto puede variar según el modelo exacto de la placa base:
Veredicto final: elección del chipset de placa base adecuado
Ahora que lo ha entendido Dada la importancia del chipset de la placa base junto con su convención de nomenclatura, elegir uno no debería ser gran cosa.
No existe un estándar sobre lo que debes elegir. Depende completamente del propósito de su computadora de escritorio, ya sea que esté buscando una placa base económica (gama media) o para juegos (gama alta).
El conjunto de chips indica qué componentes y funciones puede usar. En primer lugar, deberás elegir la plataforma: Intel o AMD.
Cada uno de ellos tiene una gran cantidad de generaciones que ofrecer y es esencial que comprenda el tipo de socket admitido por el chipset. Esto te ayudará a elegir la CPU adecuada para tu placa base.
Opta siempre por la convención de nomenclatura Z (para Intel) y X (para AMD) si planeas hacer overclock, busca operación de alta velocidad o desea abundantes puertos y ranuras.
Pero si su propósito es sólo para uso general, debería ser suficiente optar por una opción de gama media. Esto incluso reducirá los costes ya que los chipsets de primer nivel siempre son caros.
Si todavía tienes dudas sobre cómo elegir la placa base adecuada para tus necesidades, siempre es mejor Utilice herramientas de recogida de piezas. Personalmente, prefiero PCPartPicker, una utilidad en línea que me ayuda a seleccionar productos compatibles entre una amplia gama de opciones.
