O formato da placa-mãe é uma especificação crucial que determina a dimensão física, os orifícios de montagem e a compatibilidade do gabinete/fonte de alimentação. Ele garante que todos os seus componentes de hardware estejam perfeitamente alinhados às suas necessidades.
Atualmente, a maioria dos fabricantes adere ao padrão ATX, o que tornou a construção e atualização de PCs muito fácil para os entusiastas. No entanto, também existem formatos não padronizados ou proprietários, que atendem às demandas exclusivas dos usuários.
A maioria dos usuários opta pelo padrão ATX. Entre todos, estes são os mais populares – ATX de tamanho normal, Micro-ATX, EATX e Mini-ITX.
Mas não se preocupe! Não vou limitar este artigo apenas a esses quatro tamanhos de placas-mãe. Para seu conforto, classifiquei todos os fatores de forma em suas respectivas famílias. Isso deve ajudar você a entender melhor seus casos de uso e compatibilidade.
Família ATX
Vamos começar com Advanced Technology eXtended (ATX ). Este é o formato mais popular atualmente. Desenvolvido pela Intel, há uma infinidade de tamanhos, cada um atendendo às necessidades de diferentes usuários.
ATX substituiu os designs mais antigos (XT, AT, Baby-AT e LPX) e tornou-se o’padrão de fato’. Mas isso não significa que eles sejam compatíveis com versões anteriores de qualquer um dos formatos mencionados.
Ele veio com diversas revisões, sendo a mais recente a ATX 3.0. Cada versão melhorou em termos de fornecimento de energia, tratamento de picos, etc.

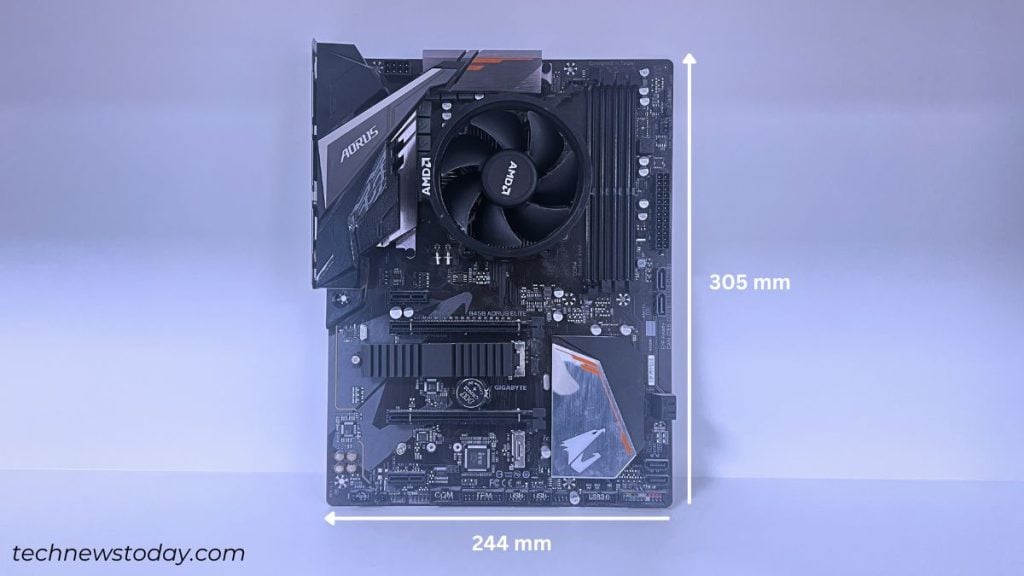

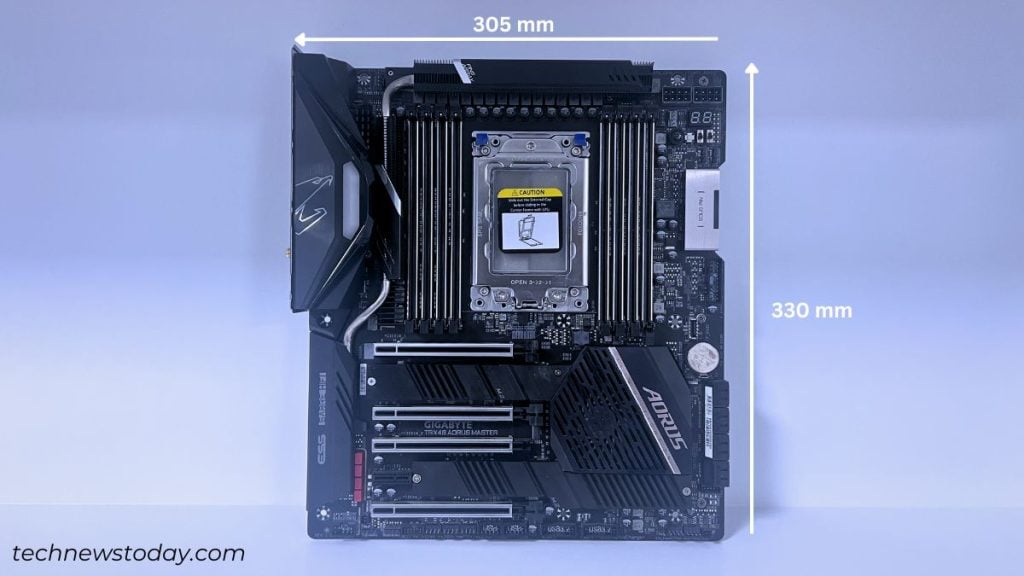

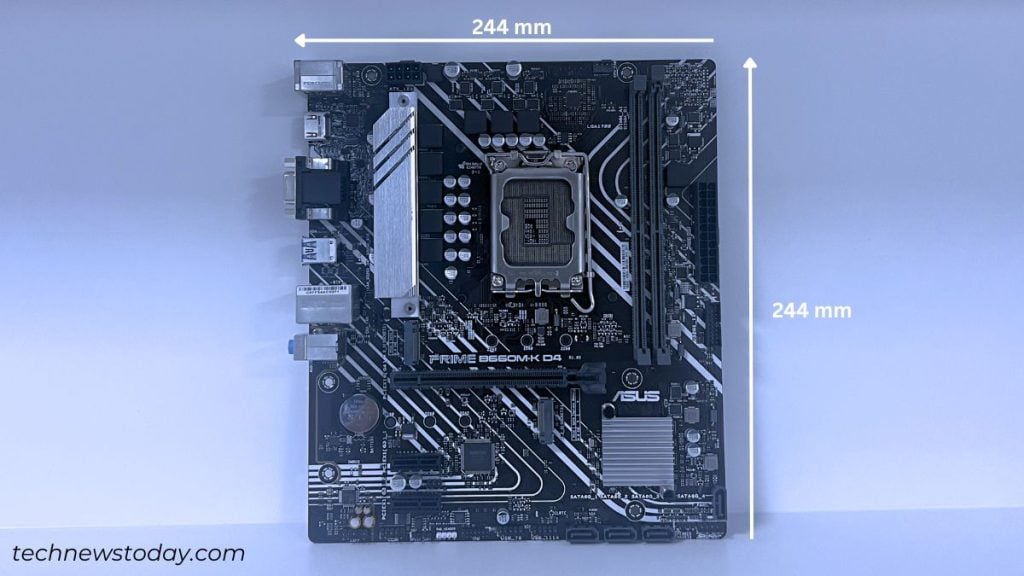

Se você deseja construir um sistema poderoso, entusiasmado, de ponta, de baixo custo ou até mesmo de servidor, esta família integra todos os tipos. Entre todas, estas são as variações mais populares – ATX padrão, microATX e ATX estendido.
Antes de avançarmos nos respectivos títulos, aqui está um resumo dos tipos mais comuns usados atualmente e como eles diferem.

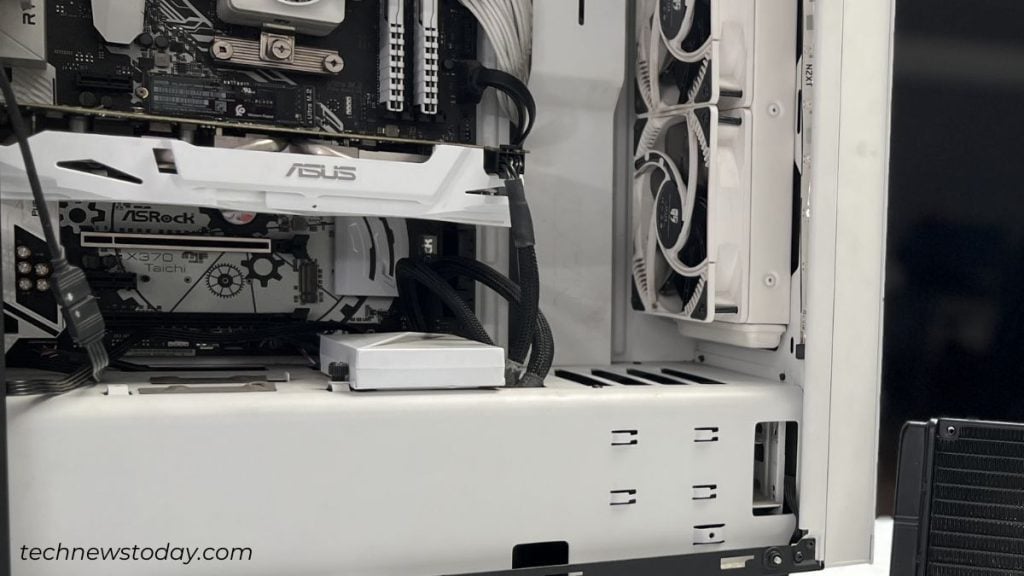

Ao instalar placas gráficas em placas-mãe ATX, certifique-se de usar um gabinete que ofereça espaço suficiente
Algumas outras variações ATX e seus casos de uso
Família ITX
Enquanto eu abordei maioria dos formatos para desktops e sistemas de servidores, e se você quiser construir um equipamento menor? Atendendo a essas necessidades, a Divisão de Soluções de Plataforma da VIA Technologies introduziu o formato ITX.
Inicialmente, foi proposto substituir a placa Flex-ATX. Foi proposto um desenho de 215 mm × 191 mm (6% menor). No entanto, uma versão ITX padrão nunca foi lançada.
Em vez disso, a VIA criou o design mini-ITX, que também é um dos mais fatores de forma populares hoje. Ele até rivaliza com o padrão ATX, apesar de seu tamanho pequeno.
Além disso, Mini-ITX fino, Nano-ITX e Pico-ITX também são amplamente usados. Aqui estão as especificações gerais antes de prosseguir com a explicação detalhada de cada placa-mãe ITX.
Especificações gerais dos fatores de forma ITX

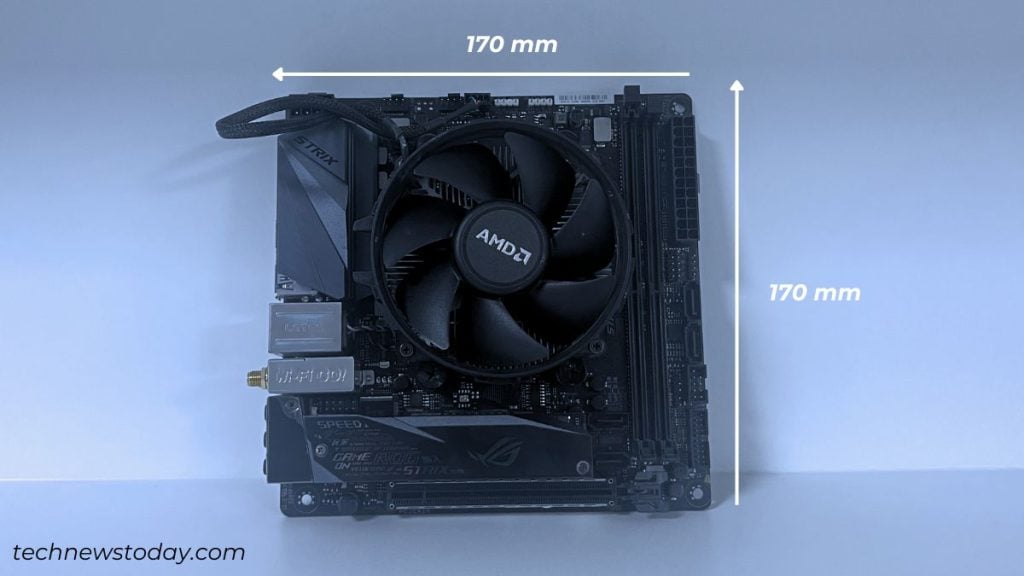

Mini ITX
Como o nome sugere, este é um formato pequeno que vem com dimensões mínimas de largura e profundidade – 170 mm × 170 mm. Isso é quase 34% menor que o formato Flex-ATX.
Apesar disso, a blindagem de E/S permanece idêntica, sem qualquer redução de recursos. Portanto, mesmo um formato pequeno pode às vezes ser melhor do que as placas-mãe ATX padrão. Porém, isso depende completamente do chipset da placa-mãe.
Por exemplo, minha placa-mãe ROG STRIX B550I-GAMING inclui um recurso USB BIOS Flashback. Mas os outros modelos ASUS (ATX) — ROG STRIX B450-F GAMING ou PRIME B450-PLUS, não integram tal recurso.
No exemplo acima, você deve ter notado que o formato Mini-ITX fatores geralmente são integrados com um’I’no nome do chipset.
Para gerenciar melhor o espaço, essas placas-mãe geralmente são equipadas com menor número de portas de E/S, DIMM/slots de expansão e cabeçalhos. Graças ao seu tamanho, pode ser facilmente montado em qualquer tipo de caixa.
Para uma melhor estética, é sempre melhor optar pelo formato mini-ITX, mas não se preocupe, ele pode ser compatível com NAS e outros SFFs. forte>.

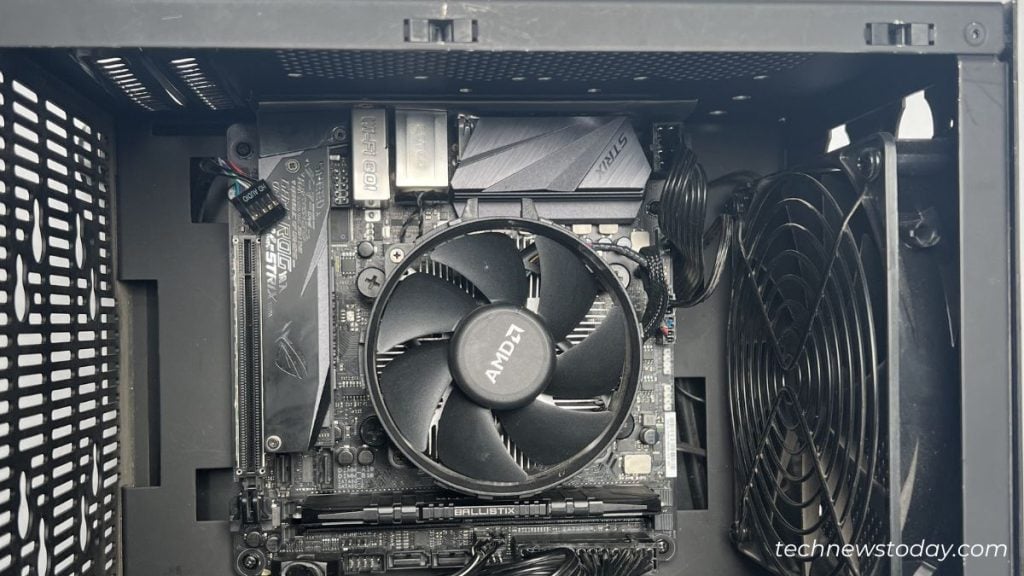

Placa-mãe Mini-ITX em gabinete Mini-ITX
Normalmente, PSUs TFX são usadas para alimentar essas placas-mãe, e atualizações futuras são bastante difíceis.
Anteriormente, apenas algumas placas Mini-ITX estavam disponíveis, especificamente da VIA. Mas hoje, você pode encontrar todos os fabricantes populares de placas-mãe apresentando diferentes versões do mesmo modelo de placa-mãe.
Por exemplo, ROG STRIX B450-F GAMING e ROG STRIX B450-I GAMING usam o mesmo chipset. A diferença é que a primeira é uma placa ATX, enquanto a segunda pertence à família ITX.
Thin Mini ITX
Se você deseja construir PCs thin-client , optar pelo Thin Mini-ITX seria a melhor aposta. No entanto, essas placas-mãe são bastante raras de encontrar. De acordo com minha pesquisa intensiva, apenas encontrei ASUS e Gigabyte oferecendo este formato.

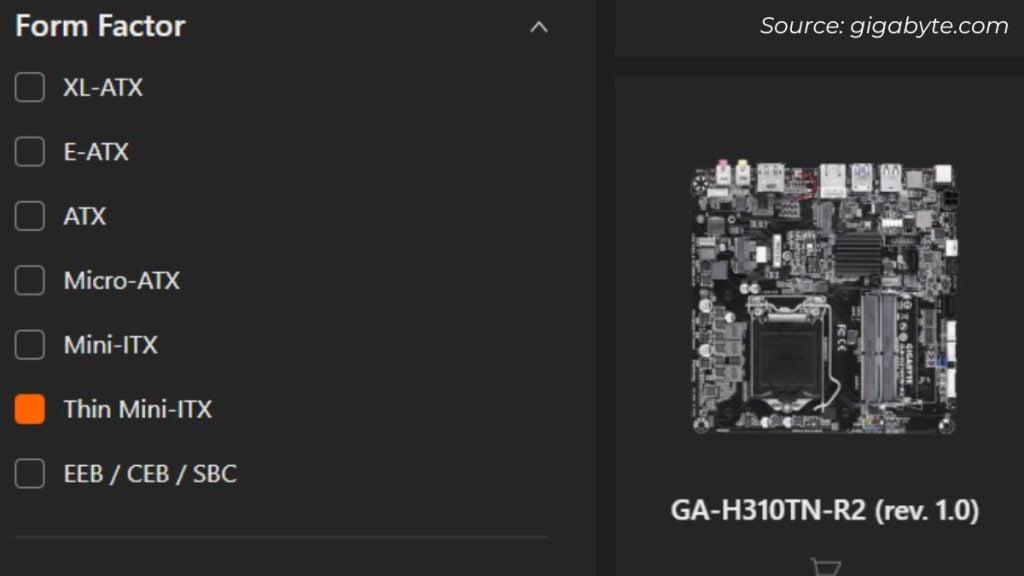

Fino Placa-mãe Gigabyte de fator de forma Mini-ITX
Não há diferença sutil entre os dois em termos de dimensão. Mas para adotar um design mais fino, o número de portas de E/S é reduzido. Além disso, ele usa slots SODIMM (assim como na placa-mãe do laptop).
Então, todos os notebooks usam placas Thin Mini ITX? Não.
Quando se trata de laptops, não existe um formato “padrão”. Isso depende completamente do modelo usado.
Outros formatos pequenos
A VIA também introduziu mais alguns tamanhos de placas-mãe na forma de Nano-ITX, Pico-ITX, Mobile-ITX e Neo-ITX. Eles não diferem apenas em termos de dimensão, mas também têm casos de uso específicos.
Para resumir, o Nano-ITX é usado principalmente em centros de mídia e em ambientes caixas superiores. A sua dimensão física ronda os 120 × 120 mm.
Pico-ITX (100 × 72 mm) e Mobile-ITX (75 × 45 mm) são comparativamente menos usados (apenas em sistemas embarcados).

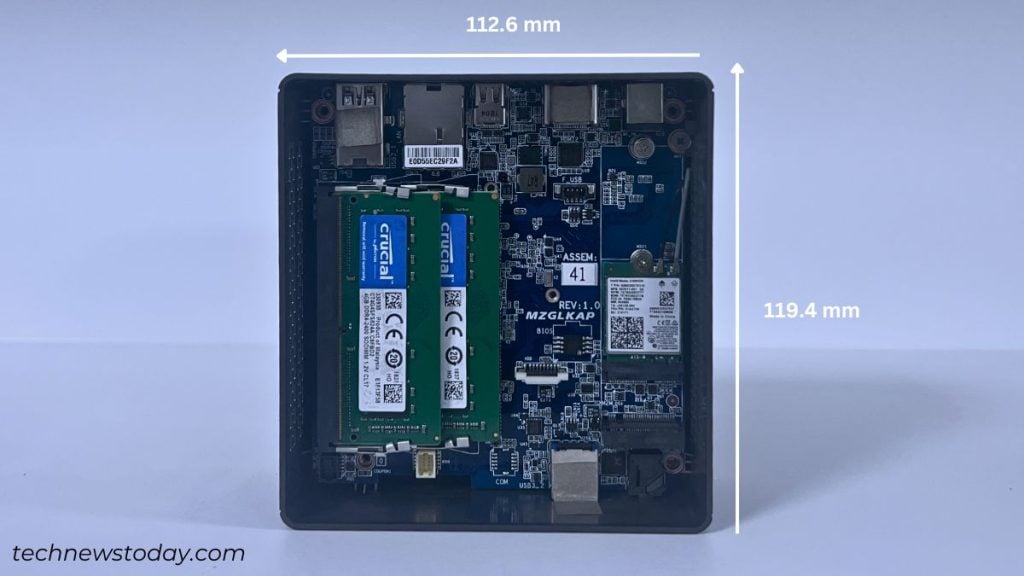

Exemplo de Mini PC: Gigabyte MZGLKAP
E os Mini PCs? Normalmente, eles são vendidos como sistemas totalmente montados e se enquadram no tipo de placa-mãe ‘Nettop’.
Confira a imagem demonstrada do MZGLKAP da Gigabyte acima. Tem uma dimensão de 112,6 x 119,4 mm, que não se enquadra no Nano-ITX nem no Pico-ITX. Mas algo no meio.
Da mesma forma, existem outros tipos de placas-mãe SFF, como COM, USFF, UCFF, etc. Um exemplo popular de UCFF é a Intel Next Unit de Computação (NUC).
SSI CEB/MEB/EEB
Esses fatores de forma foram introduzidos pelo Fórum de Infraestrutura de Sistema de Servidor (SSI) e são adotados por alguns dos fabricantes.
Encontrei algumas placas da Gigabyte e também da ASUS. Eles são usados principalmente para fins de processador duplo em servidores e estações de trabalho.
Todas as três especificações são compatíveis com a família ATX e possuem orifícios de montagem idênticos. No entanto, eles são maiores em termos de largura. Dê uma olhada em suas especificações básicas para entender como elas diferem:
Especificações gerais dos fatores de forma SSI (CEB, MEB, EEB e TEB)
Mini-STX
No mercado apenas desde 2015, o Mini-STX tem sido uma escolha popular para a construção de computadores de fator pequeno. Atualmente, existem algumas placas-mãe da ASRock com dimensão padrão de 140 mm x 147 mm.
Apesar de seu tamanho pequeno, as placas Mini-STX têm um valor mais alto com melhor desempenho. ASRock afirma que a placa-mãe pode economizar 14% no consumo de energia após a substituição de uma fonte de alimentação padrão por um adaptador DC-In.

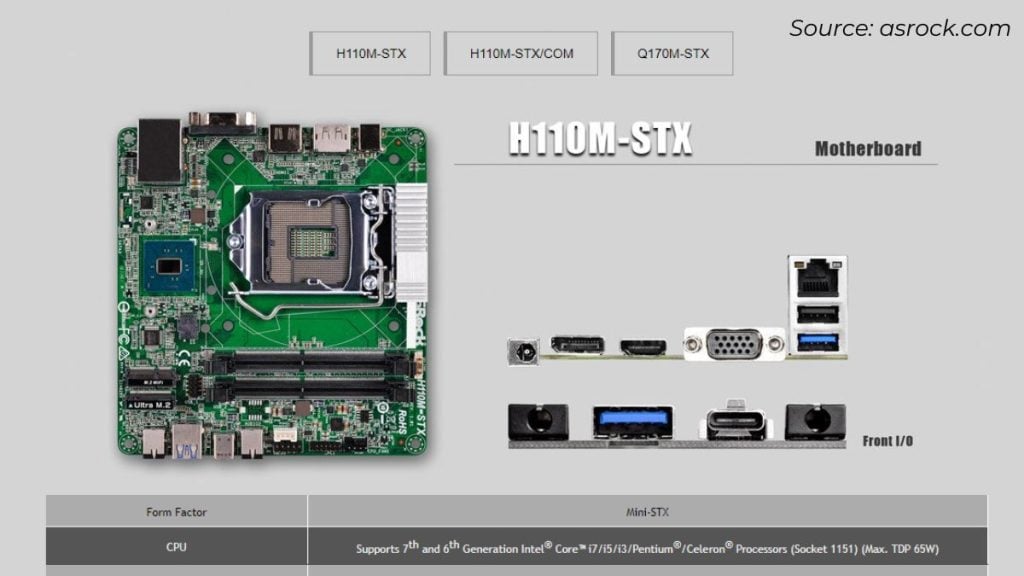

Exemplo: H110M-STX da ASRock é um Mini-STX Placa-mãe
Além disso, oferece melhor personalização, pelo menos dois slots M.2, escolha de LAN flexível, um mínimo de três portas de vídeo , etc. Portanto, esta pode ser uma solução eficaz se você estiver planejando construir um sistema econômico e de pequeno porte.
Fatores de forma legados e proprietários
Bem, os tipos de placa-mãe que discuti são apenas aqueles que são populares nos últimos tempos. Voltando no tempo, havia muitos tamanhos disponíveis que agora estão obsoletos.
Ainda me lembro do meu primeiro PC (Biostar MB-1333UCG). Era um formato Baby-AT com dimensões 330 x 218.
Você pode até encontrar placas-mãe específicas para mineração de criptografia com um Dimensão 305 × 203. Eles não têm apenas quatro ou cinco slots de GPU, mas integram até 20!
Não vamos entrar em detalhes específicos. Aqui estão alguns dos outros tipos de placas-mãe que são/foram usados. Mesmo a lista abaixo não está completa, pois há ainda mais.
Alguns formatos legados e proprietários com suas dimensões e casos de uso
Qual formato de placa-mãe eu preciso?

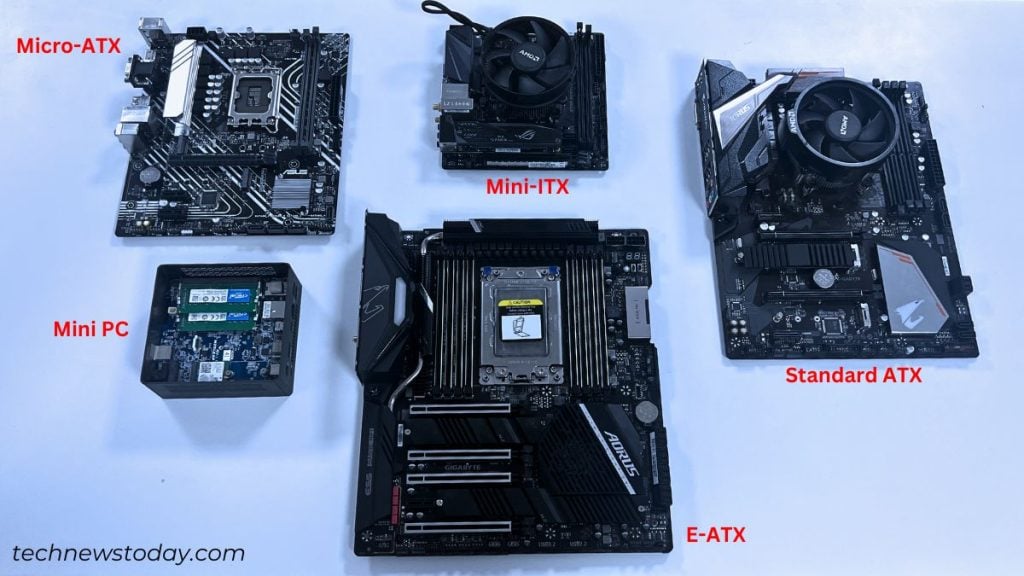

Fatores de forma de placa-mãe mais populares
Não há nada chamado de’melhor’formato de placa-mãe. Cada tamanho serve a um propósito específico e a escolha depende completamente de suas necessidades e preferências.
Como mencionei anteriormente, as quatro opções populares são ATX, Micro ATX, EATX e Mini-ITX. Escolha a variante padrão para configuração geral de escritório/casa. Mas se você está procurando construir um equipamento para seu servidor ou estação de trabalho, EATX seria o melhor.
Para orçamentos, eu recomendo fortemente Micro-ATX, pois eles podem ser ideais tanto para fins compactos quanto para jogos.. O último (Mini-ITX) é para quem busca portabilidade.
Observe que um formato pequeno não significa que eles sejam mais baratos. Em alguns casos, o preço pode ser ainda mais alto do que o de uma placa-mãe ATX de tamanho normal.
No entanto, o tamanho da placa-mãe não é a única coisa a considerar ao adquirir uma placa-mãe. Compatibilidade da CPU, chipset, proteção contra o futuro, garantia, estética (geralmente com RGB) e resfriamento são alguns outros fatores a serem considerados.
