Uma bomba AIO é responsável pela circulação do líquido por todo o resfriador e precisa funcionar a uma taxa constante. Se não funcionar, você notará um aumento repentino na temperatura da CPU. Para evitar mais danos, os sensores de calor cortarão a energia e o PC acabará desligando antes mesmo de você entrar na tela de login.
Embora um refrigerador AIO (All-In-One) seja comparativamente fácil de configurar mais do que os sistemas de refrigeração líquida personalizados, os iniciantes podem achar desafiador reconhecer e gerenciar as conexões. Além disso, configurações de BIOS e posições de montagem não configuradas também podem ser responsáveis por uma bomba problemática.
Antes de mais nada, recomendamos ajustar o modo correto do ventilador e definir sua velocidade para 100%. Caso a bomba AIO não esteja aparecendo no BIOS, você pode seguir em frente e examinar os cabos, conectores e sua conectividade. Sem mais delongas, vamos analisar cada uma dessas correções em detalhes.
Configurar ventiladores no BIOS
Você precisa conectar o cabo da bomba ao seu conector AIO_PUMP dedicado. Como isso pode estar ausente em algumas placas-mãe, você pode optar por um conector de ventoinha. Na maioria dos casos, a bomba funciona bem, mas pode haver momentos em que você precisará alterar manualmente a velocidade do ventilador.
Embora as placas-mãe de última geração suportem conectores de 4 pinos, algumas vêm apenas com três pinos. Isso significa que o último não suporta PWM. Em relação ao mesmo, se você estiver conectando um conector de 3 pinos a um conector de 4 pinos, deverá optar pelo modo DC. Mas para um conector de 4 pinos conectado a um conector de 4 pinos, você pode configurá-lo para o modo PWM.
Dependendo da configuração de pinos do conector da bomba, defina o modo do ventilador e a velocidade no BIOS conforme narrado abaixo:

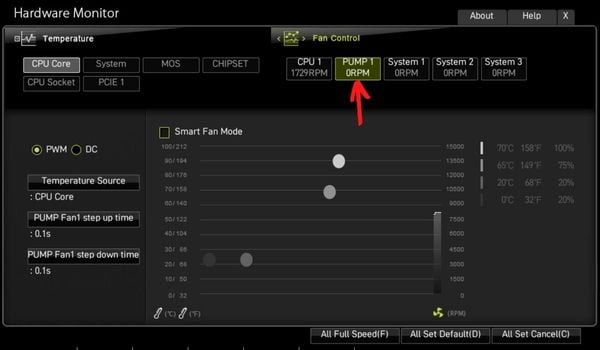

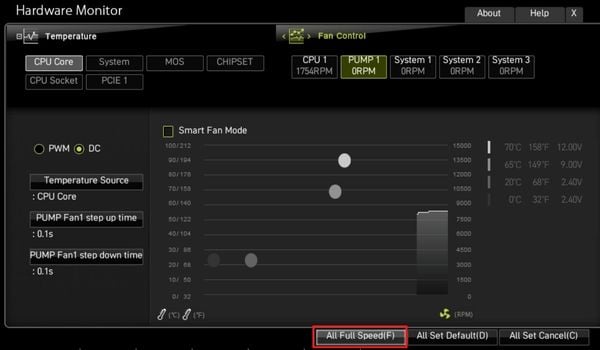

Inicie o computador e pressione a tecla do menu de inicialização assim que vir o logotipo do fabricante. Isso deve levá-lo à interface do BIOS. Em seguida, acesse a seção Monitor de hardware. Nas configurações de Fan Control, verifique se a bomba foi detectada. Conforme mostrado abaixo, se houver um problema de conectividade, você notará 0RPM.

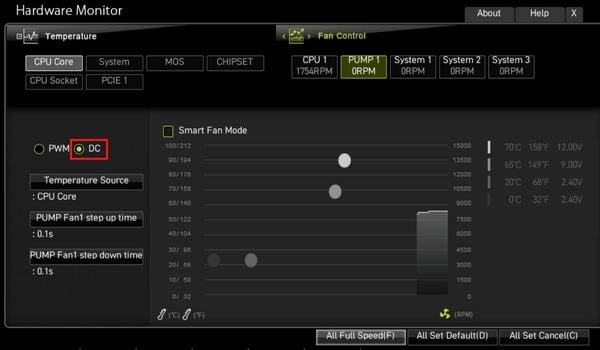

Se a velocidade for relativamente baixa, defina primeiro o modo apropriado. Escolha PWM se sua placa-mãe tiver um conector de 4 pinos e o modo DC se tiver um de 3 pinos.|
Agora, defina o RPM para a velocidade máxima. Se você não tiver essa opção em seu BIOS, escolha All Full Speed (F) conforme demonstrado aqui.
Finalmente, salve esta configuração e a bomba AIO agora deve funcionar.
Observação: como você aumentou a velocidade, pode até começar a ouvir ruídos borbulhantes ou gorgolejantes. Se você não é um grande fã deste som, reduza um pouco a velocidade.
Atualize seu BIOS
Se você instalou o AIO pela primeira vez ou substituiu a bomba recentemente , recomendamos atualizar um novo BIOS. Isso adiciona compatibilidade ao novo componente e corrige qualquer bug que possa estar afetando a bomba.
Cuidado: interrupções de energia durante uma atualização podem corromper seu BIOS e, na pior das hipóteses, bricke a placa-mãe.

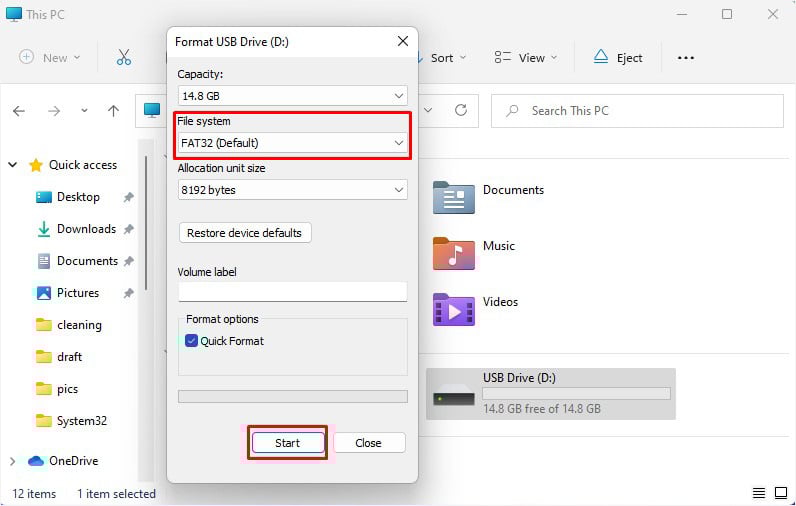

Use outro PC para baixar a versão mais recente do BIOS para sua placa-mãe. Insira uma unidade flash USB de pelo menos 8 GB de capacidade e formate-a em FAT32.

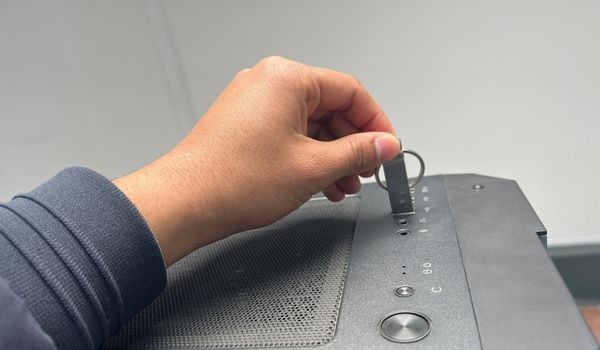

Agora, transfira todo o conteúdo baixado para o seu drive e desconecte-o. Depois de concluído, reinicie o computador de destino e entre no BIOS usando a chave de inicialização dedicada. Insira a unidade flash neste PC.

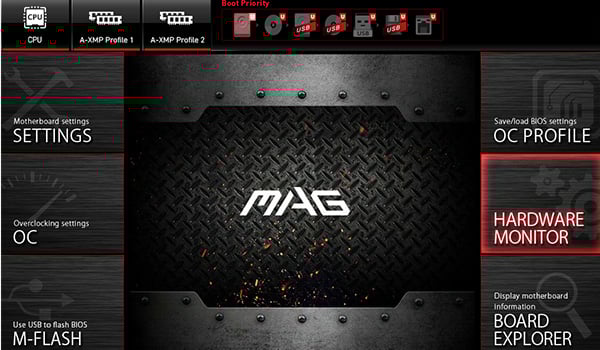

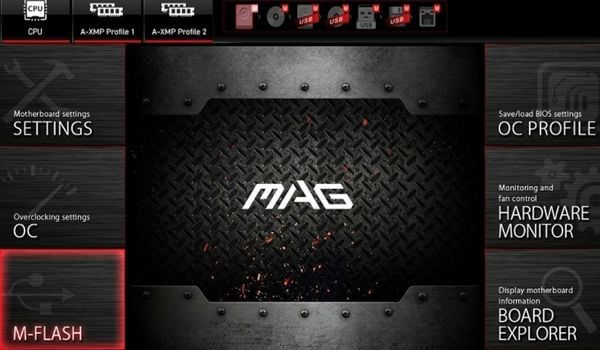

Conforme mostrado abaixo, acesse a seção M-Flash.

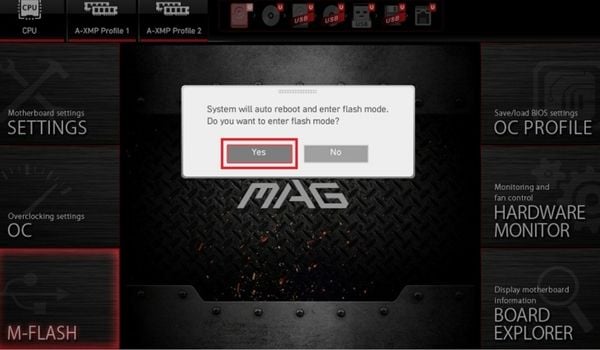

Pressione o botão Sim para acessar a interface do M-Flash.

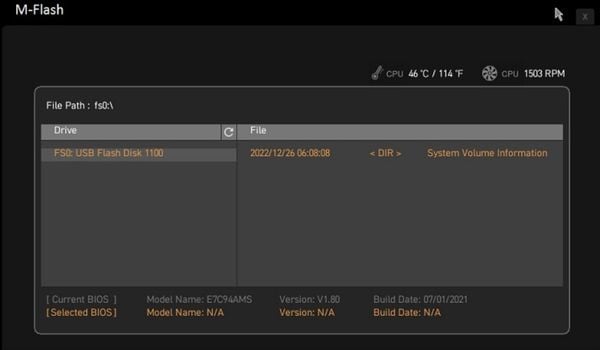

Aqui, selecione o arquivo de atualização e prossiga com a tela em Instruções para concluir o flash do BIOS.
Assim que a atualização for concluída, seu computador será reinicializado e a bomba AIO também deverá começar a funcionar.
Garanta conectividade adequada

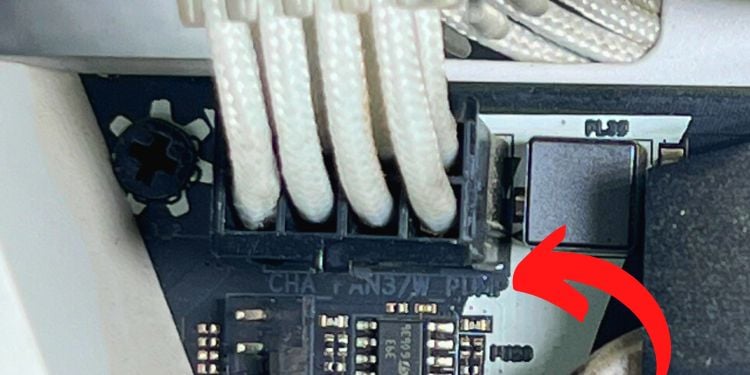

Cabeçalho CHA_FAN3/W_PUMP no ASRock X370 Taichi para conexão de bomba AIO
Às vezes, seu PC não reconhecerá a bomba mesmo após uma atualização do BIOS. Se for esse o caso, provavelmente há problemas com a conexão da placa-mãe.
Primeiro, verifique se o componente está recebendo energia suficiente. Algumas bombas AIO têm um conector de 15 pinos onde você pode conectar adequadamente um cabo SATA disponível de sua PSU. Se você tiver uma fonte de alimentação modular, conecte um cabo SATA nas respectivas portas com segurança. Observe que isso requer um pouco mais de força e deve encaixar corretamente no slot.
Juntamente com o SATA, você também precisa conectar o cabo do tacômetro (3 pinos ou 4 pinos) no cabeçalho AIO_PUMP dedicado. Os rótulos podem ser diferentes com base na sua placa-mãe. Por exemplo, o ASRock X370 Taichi possui um rótulo CHA_FAN3/W_PUMP para sua conexão de bomba AIO.
Como esses cabeçalhos podem não estar embutidos em todas as placas-mãe, é melhor consultar o manual do seu AIO para saber qual é o correto. Caso contrário, você pode utilizar qualquer cabeçalho de ventoinha (CPU_FAN, SYS_FAN, CHA_FAN, CPU_OPT, etc.), pois todos eles são capazes de alimentar sua bomba AIO.
Caso não funcione ou você tenha outros problemas, tente uma alternativa, que deve resolver. Em geral, é melhor usar o cabeçalho CPU_FAN para seus radiadores e um opcional para a bomba.
Conectando uma bomba AIO e ventilador do radiador a um FAN HUB
Alguns até preferem conectar todos os componentes a um FAN HUB. Por exemplo, a maioria dos AIOs baseados em Corsair fornecem a seus usuários o Commander Core, onde você pode conectar todas as bombas, ventiladores e cabos RGB. Portanto, se for realmente um problema de energia, o RGB e os radiadores também pararão de funcionar.
Para isso, certifique-se de conectar os cabos do hub (SATA ou Tach ou ambos) aos respectivos conectores da placa-mãe. Você pode até conectar os conectores de alimentação como SATA ou Molex diretamente ao PSU.
Nota: Alguns coolers AIO também vêm com um conector Micro USB-B. Este é responsável por controlar o RGB no cooler. Portanto, se você estiver tendo problemas apenas com as luzes da bomba AIO, certifique-se de conectá-lo com segurança ao conector USB dedicado.
Examine cabos e conectores danificados
Verifique se há cabos de bomba AIO danificados
Ao garantir a conectividade adequada, você pode notar que o cabo do tacômetro ou os conectores podem estar danificados. Nesse caso, seu PC pode não reconhecer os componentes e a bomba AIO simplesmente não funcionará.
Para confirmar isso, examine cada cabeçote e cabo. Procure por fios desgastados ou pinos tortos/quebrados em sua placa-mãe. Enquanto você estiver nisso, verifique também se o mecanismo de travamento nos conectores do ventilador está danificado.
Se você encontrar alguma das coisas mencionadas acima, aconselhamos trocar o cabo ou usar um cabeçalho diferente. Caso isso não seja possível, a opção final seria reparar ou substituir a bomba.
Remontar sua AIO
Bolhas de ar podem ser injetadas dentro se você não tiver montado a bomba AIO corretamente. Claramente, este é um mau sinal e, na pior das hipóteses, pode danificar permanentemente o componente. Nesses cenários, você pode até ouvir um ruído de trituração ou trituração da bomba.
Uma solução básica é deitar o PC de lado por alguns minutos e colocá-lo novamente na posição vertical. Repita o processo várias vezes, esperando que as bolhas de ar saiam da bomba e que o vazio seja preenchido com líquido.

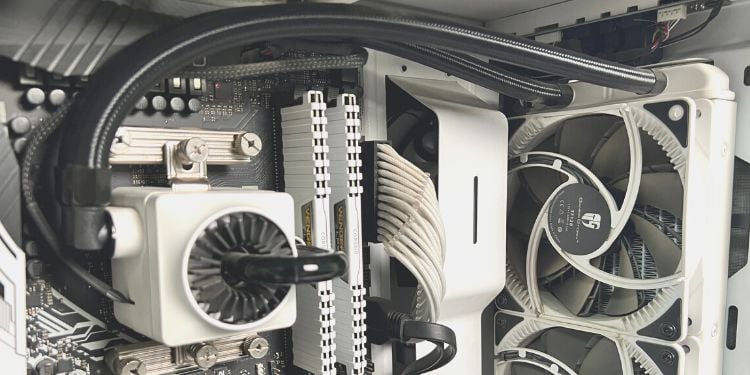

Um sistema de resfriamento AIO com ventiladores de radiador colocados verticalmente e tubos na parte inferior
Se a técnica geral não ajudar, você provavelmente montou o AIO de forma inadequada. Portanto, recomendamos reconectar todos os cabos e reencaixar a bomba. Ao fazê-lo, monte-o convenientemente de modo que nenhuma bolha de ar fique presa no interior. Além disso, não se esqueça de reaplicar a pasta térmica ao recolocar a bomba.
Você pode aprender e adotar posições diferentes para a bomba, radiadores e tubulações. Certifique-se de montá-los adequadamente, considerando o tamanho do invólucro. Uma posição ideal é colocar os radiadores na frente com os tubos para baixo. Além disso, você pode optar por radiadores na parte superior (acima da bomba) e tubos voltados para baixo.
Embora não haja regra para montar um sistema de resfriamento AIO, definitivamente há algumas posições que você deve evitar. Normalmente, não recomendamos colocar radiadores na vertical ou para baixo com a tubulação na parte superior. Em vez disso, você pode optar por qualquer uma das posições de montagem mencionadas no manual do seu AIO para obter os melhores resultados.
Repare ou substitua a bomba
Se nenhuma das soluções funcionou, seu AIO bomba provavelmente está morta devido a diferentes razões. Embora seja possível reparar o componente, você pode exigir habilidades profissionais para o mesmo.
Além disso, isso depende da construção da bomba AIO. Pode ser necessário limpar, remontar ou até mesmo substituir as placas de aquecimento, impulsor e outros rolamentos. Portanto, é melhor verificar a garantia e entrar em contato com a loja de ferragens onde você adquiriu o AIO.
